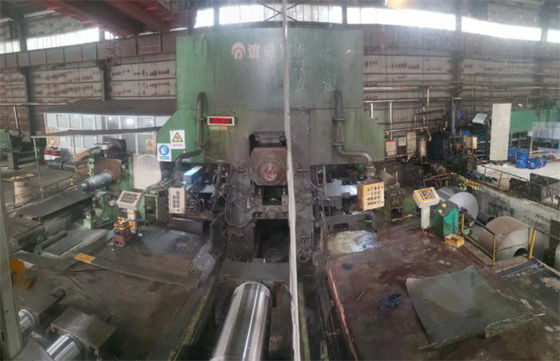

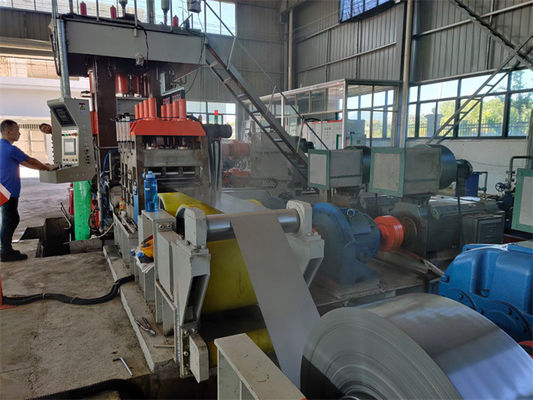

Wyraźnik napięcia Skin Pass 2Hi 4Hi Rolling Mill Line For Steel Coil

Wyrównanie napięcia skóra przejście 2Hi 4Hi linii walcowniczej do cewki stalowej cewki ze stali nierdzewnej

Wprowadzenie

• Wyraźnik napięcia (maszyna do wyprostowania gięcia rozciągania) może jednocześnie tworzyć długotrwałe i poprzeczne deformacje cienkich płyt,w ten sposób w pełni poprawiono płaskość i właściwości materiałowe cienkich płytZ powodu napięcia gięcia generowanego przez gięcie, napięcie jest znacznie zmniejszone.Tylko 1/3 do 1/5 napięcia wymaganego do prostego wyprostowania rozciągania jest potrzebne do osiągnięcia tego samego efektu wyprostowaniaCo więcej, efekt prostowania jest najlepszy.
• Wyrób skórkowy:Wyróbkowa taśma stalowa walcowana na zimno i wygrzewana jest spłaszczana przez walcowanie w celu uzyskania wysokiej jakości kształtu płyty i poprawy jej właściwości mechanicznych.Wyróbkowa taśma może być 2Hi,4Hi walcowanie, redukcja grubości blachy jest nieco mniejsza przy mniejszym ciśnieniu walcowania.

Zalety regulacji napięcia:

1. Dobry płaski kształt arkusza można uzyskać poprzez wygięcie rozciągania i wyprostowanie wielokrotnych rol, można całkowicie wyeliminować krawędzie fali, kształty fali i niewielkie zakręty na powierzchni arkusza,znacznie poprawia płaskość cienkiej płyty.
2. Zastosowane w produkcji stali o niskiej zawartości dwutlenku węgla, często wykazują anizotropie zarówno w kierunku wzdłużnym, jak i poprzecznym.podczas głębokiej obróbki płyt cienkich, nierównomierna grubość każdej części z powodu różnych przedłużenia może powodować defekty spódnicy, takie jak koronka w punkcjonowanej części, co prowadzi do zwiększenia ilości odpadów.Ta sytuacja znacznie się poprawi..

Proces pracy:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parametry:

• Materiał: stal węglowa
• Siła wytrzymałościowa σ S ≤ 350 MPa, siła rozciągania σ b ≤ 450 MPa
• Specyfikacja materiału:0.2·2.0×1000 mm
• Wydłużenie:00,4 ∼2,0% (typ suchy) 1,0 ∼5,0% (typ wilgotny)
• Tolerancja surowych, walcowanych na zimno, wygrzewanych arkuszy spełnia krajową normę
• Specyfikacja materiału arkusza spiralnego:
• Maksymalna średnica zewnętrzna cewki: 2100 mm, średnica wewnętrzna: Φ508 ((Φ610) mm
• Maksymalna masa cewki:20t

Produkt gotowy:

• Średnica wewnętrzna cewki:Φ508mm, maksymalna masa cewki:15t
• Maksymalna siła toczenia:6000 KN
• Napędowe przechodzenie skóry: 120 KN
• Prędkość przechodzenia skóry: ≤ 500 m/min
• Prędkość rozwijania/odwijania: ≤ 500 m/min
• Napięcie rozwijania/przeswijania: 30/40 KN
• Zakres rozszerzania koła koła:Φ508 Φ485 mm ((Φ610 Φ590 mm)
• Wysokość linii przejściowej młyna:1000 mm
• kierunek podawania:Klient decyduje
• Całkowita moc instalacyjna: prąd stały 1240 kW, prąd przemienny 75 kW
• Powierzchnia młyna:21×10×5 m ((długość, szerokość i wysokość)
• Tylko skórny wiertnik jest wysoki, inne jednostki poniżej 2,5 m wysokości

Skład:
