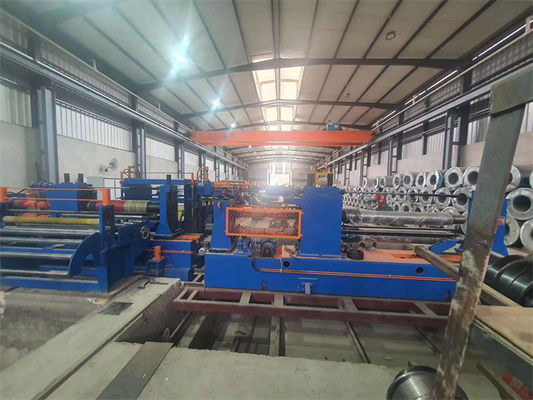

Cewka do cewki Linia do cięcia wzdłużnego metalu CR Linia do cięcia wzdłużnego blachy ze stali węglowej Podwójne głowice do cięcia wzdłużnego

Linia odwijania odwijania ze stali od wiertni do wiertni dla blachy ze stali węglowej CR (podwójne głowice rozdzielacze)

Gorąco walcowane cewki ze stali węglowej HR to grubiejsze blachy stalowe wykonane z walcowania na gorąco.minimalna około 0.2mm, proces cięcia jest wysokiej precyzji, wysokiej prędkości i tym samym produktywny.

Dajemy różne opcje konfiguracji dla klientów do wyboru, klient mówi ich plan produkcji

• Wchodzące wymiary cewki macierzystej
• specyfikacja końcowych cewek dla dzieci
• Produkcja roczna
• Precyzja szczelin

Następnie obliczamy prędkość cięcia, precyzję cięcia i automatyzację.

.

Skład i parametry:

1) Siodło przygotowujące cewkę, obciążenie 20T

2) Jednorazowy rozwijalnik mandrylowy (508 mm mandrylowy, z rolką prasową o mocy 7,5 kW)

3) Urządzenie do wyprostowania i łopatki głowy cewki (hydrauliczne)

4) podwójne rolki szczytowe i 5-walcowy wyrównywacz i obcięcie głowicy cewki (30KW AC, rolki 160mm)

5) Akumulator do kopalni 1 (3m długości, 3m głębokości, 2,0m szerokości)

6)Przewodnik boczny przed przecinaniem (300-1600 mm zakres regulowany)

7)Slitter (opcjonalna szybka wymiana podwójnej głowicy), 220 mm rogu, 110 kW prądu stałego

8)kręgowy rolnik (położony poniżej tabeli przesyłowej) 4KW zmienna częstotliwość

9) akumulator do kopalni 2 (długość 3 m, głębokość 5 m, szerokość 1,6 m)

10) Pre-separator & Tensioner, Deflector Roller (wołowy filcowany napięcie)

11)Wykręcacz z uchwytem prasowym 508 mm bezszwodowy mandrel

12)Koło rozładowujące, obciążenie 20T

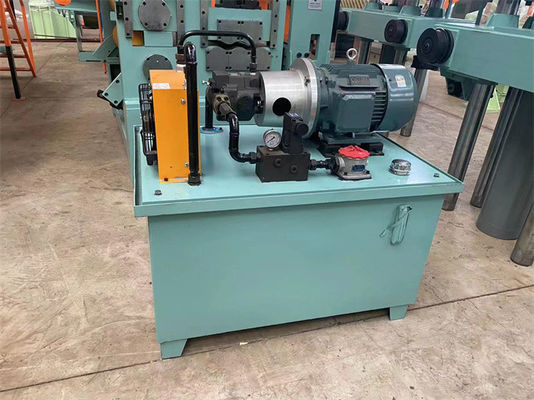

13) Układ hydrauliczny, układ pneumatyczny (pompa tłokowa zmienna o mocy 7,5 kW)

14)Elektryczny system sterowania

Proces układu:

Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, zwrotnik z separatorem nad ramieniem, wózek rozładowujący cewkę (zwrotnik)

Parametry:

Konfiguracja:
