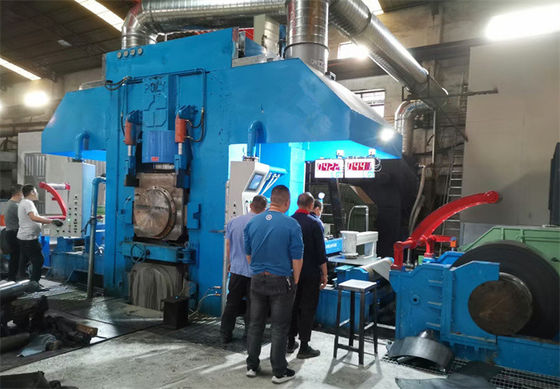

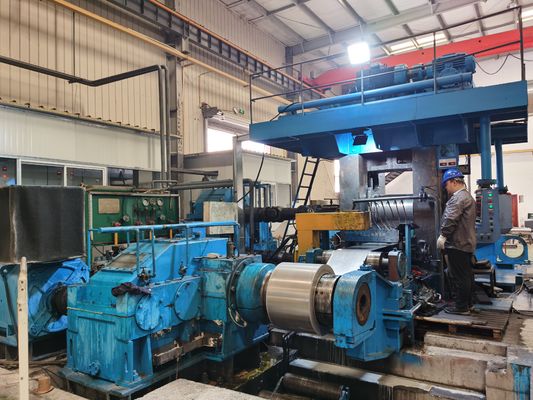

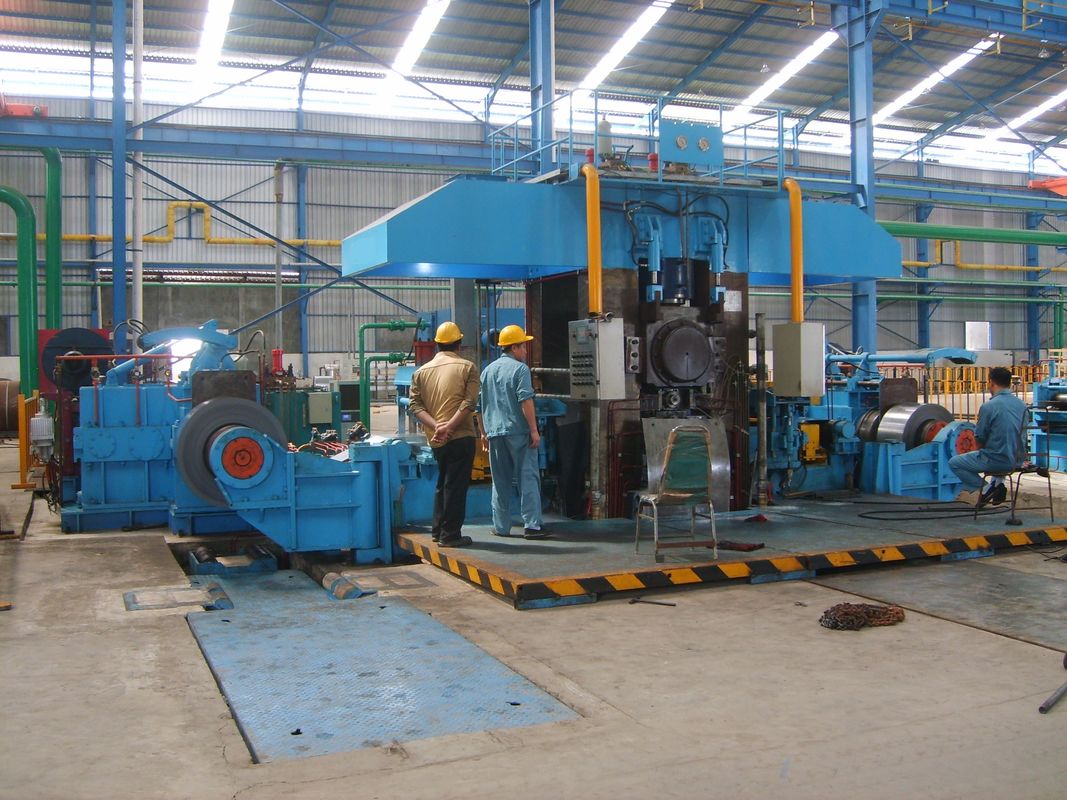

Stryż ze stali nierdzewnej z odwracalnym obniżeniem temperatury na zimno Walcownik wysokiej wydajności Oszczędność energii
Product Details
Zwrotny walcownik do obniżania temperatury na zimno
,Wysokiej wydajności walcownik do redukcji na zimno
,Oszczędność energii Wręcznik do obniżania temperatury na zimno
Stryż ze stali nierdzewnej z odwracalnym obniżeniem temperatury na zimno Walcownik wysokiej wydajności Oszczędność energii
Stal nierdzewna, ze szpilką, ze sznurkami,unikalne cechy:
- materiał ze stali nierdzewnej ma bardzo wysoką wytrzymałość na rozciąganie i wydajność
- Wytrzymałe stoiska walcownicze, większe walcowniki
- O wiele większe silniki dostarczają większej siły obrotowej,
- Rozmontowalna twarda cewka zwojowa do wygodnego przetwarzania pośredniego wygrzewania
- Automatyczny hydrauliczny system sterowania AGC
- Zwykle odwracalny młyn na zimno
- Podwójny napęd może zapewnić wysoką wydajność i oszczędność energii.
Częściej widać odwracalny SS taśma walcowania na zimno z powodów, że: taśma ze stali nierdzewnej stopnia redukcji nie może być tak duża, jak zwykła stal węglowa,Tandemne fabryki stali nierdzewnej będą bardzo kosztowne..
Oszczędność energii z zaawansowanej konfiguracji napędu dwustronnego:
| silnik młyński | silnik odwrotny | reduktor młyny | Reduktor zwrotnika | |
|
Tradycyjne |
2 x 800 kW Z-560-4 515/1200 440V |
2 x 800 kW Z-560-4 515/1200 440V |
I=9;V=305m/min moment wyjściowy: 267KN.M; |
zębyΦ500×850 (I=6.3;V=299m/min) Napięcie:103.8KN; |
|
Wysoka wydajność oszczędzanie energii |
2 x 500 kW Z4-500-42 400/1200 |
2 x 500 kW Z4-500-42 400/1200 |
I=14/9 V=196/305m/min 334.25/214.9KN.M.; |
GórnikΦ650×850 I=14/9 V=175/272m/min napięcie:185.7/119.4KN; |
|
Wniosek: 1) nowy rodzaj silnika o wysokiej wydajności ma 25% większy moment obrotowy w walcowaniu szorstkim i 78,9% większe napięcie, moment i napięcie są całkowicie wystarczające przy zwiększającej się prędkości,i bardziej stabilne walcowanie przy cienkiej arkuszy poniżej 00,3 mm; 2) oszczędność energii jest oczywista, transformator może być mniejszy o 800-900 KVA. |
||||
Proces walcowania:
Hydrauliczny odwojowiec odwojowy →woz ładowania cewki→odwojowiec z trwałym kołkiem→4hi walcownik ((włączając płyty prasowe wejściowe i wyjściowe) --odwojowiec z trwałym kołkiem ((regulacja elektryczna, system AGC, hydrauliczny,system olejów cienkich)
W przypadku taśm SS proces grzania pośredniego jest obróbką roztworu w piecu grzania ciągłego z prędkością około 40 m/min, po walcowaniu na zimno i grzaniu,w procesie uwzględniane jest również wyrównanie napięcia.
Dostarczamy różne modele walcowników na zimno ze stali nierdzewnej o wysokiej konfiguracji do zakładów walcowania ze stali nierdzewnej, gromadząc w ten sposób bogate doświadczenia w technologii walcowania ze stali nierdzewnej,może zapewnić wysoką wydajność stabilnego procesu walcowania, klienci będą czerpać zyski z inwestowania w młyny zimne wykonane przez naszą firmę.
Weź850 walcowanie na zimno z czterech walców (4 wysokości) odwracalne do taśm ze stali nierdzewnejdo 750 mm z hydrauliczną konfiguracją AGC na przykład.
| Parametry cewki ze stali nierdzewnej | |
| Materiał ze stali nierdzewnej | 200, 300, 400 serii, marynowane |
| Przychodzący pasek cewki SS | 550-750 mm x 0,65-0,80 mm |
| Przychodzące cewki SS | 508mm ID, 1800mm OD, 15T |
| Włóczniany na zimno gotowy taśma o cewce SS | 550-750 x 0,30-0,45 mm |
| Parametry walcowni odwrotnej | |
| Prędkość walcowni | Maksymalna prędkość 300 m/min, produkcja 80-100 T/dzień |
| Siła obrotowa | Maksymalny 10000KN |
| Napęd odwracalny | Do 150KN |
| Specjalistyka rolkowa. | F185 x 870 mm |
| Specyfikacja rolki zapasowej. | F730 x 850 mm |
| Główna moc silnika | 1100 kW |
| Moc silnika odbioru | 630 kW |
| Elektryczne sterowanie | Hydraulic AGC, Siemens RA80 DC Drivers, PLC, system pomiaru grubości rentgenowskiej |
| Warunki płynności | Zmiany lub usunięcia zestawów biegów, lubrykacji oleju gazowego dla siedzeń łożysk, stacji hydraulicznych, układu chłodzącego procesu walcowania |
| Automatyczna zmiana walców | Silnik hydrauliczny i napęd cylindrowy, do automatycznej zmiany walców |
Proces pracy:
15T Uncoiler, szczypce i 5 rolki wyprostowanie, 1 Recoiler, 4 Hi Hydraulic AGC Reversible Mill, 2 Recoiler.
Linia pieca do ciągłego grzania roztworu ze stali nierdzewnej.
- Rozwijanie z silnikiem o mocy 22 kW do wiązania, w normalnej produkcji jest pasywne rozwijanie z hamulcem
- Temperatura ciepła około 1070°C w ochronnej atmosferze powietrza.
- Piece grzewcze składają się z strefy przedgrzewczej i strefy gorącego ogrzewania, o łącznej długości około 25 m
- S urządzenie do wyciągania taśmy ze stali nierdzewnej z pieca
- Dwa odtwarzacze, jeden pracuje, a drugi rozładowuje wygrzaną cewkę SS i jest gotowy do następnego odtwarzania cewki, aby zapewnić ciągłą pracę całej linii wygrzewczej.
