Stal nierdzewna, obcięta na długość

Stal nierdzewna, obcięta na długość
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
Mucha (0,2-2) x 850
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-180 dni
payment method
T/T

Product Details

Podkreślić:

6Hi cięcie do długości linii

,

SUS cięcie do długości linii

,

linia z stali nierdzewnej cięta na długość

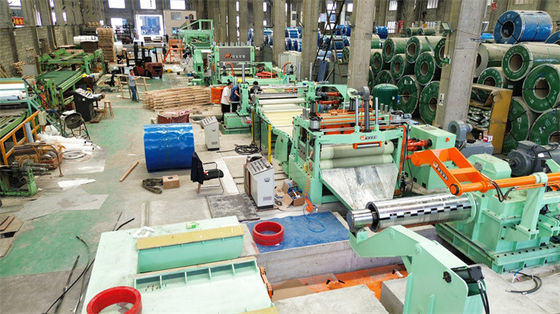

Name: 6Hi Leveler Obrotowe nożyce do ścinania much przycięte na długość linii
Sheet Material: Stal nierdzewna 304,, 316, stop cynku z niklem
Sheet Thickness: 0,2-2 mm
Sheet Width: 200-850mm
Coil ID: 508mm, 610mm
Coil OD: 1800 mm
Coil Weight: 15t
Cutting Speed: 180 sztuk na minutę
Cutting Length: 200-3000 mm
Cutting Style: Nożyce obrotowe
Leveler: Regulacja serwa 6hi
Total Power: 300 kW
Land Area: 30m x 8m
Stacker: Podwójne układarki
Product Brief
Automatyczna linia do cięcia na długość z nożem obrotowym ze stali nierdzewnej 0,3-3 X 1000 Linia do cięcia na długość z nożem obrotowym 6Hi Leveler ze stali nierdzewnej SUS 0,2 - 2 X 850 Linia do cięcia na długość z nożem obrotowym, wyprodukowana przez naszą firmę, charakteryzuje się dużą prędkości...
Product Description

Automatyczna linia do cięcia na długość z nożem obrotowym ze stali nierdzewnej 0,3-3 X 1000

Linia do cięcia na długość z nożem obrotowym 6Hi Leveler ze stali nierdzewnej SUS 0,2 - 2 X 850



Linia do cięcia na długość z nożem obrotowym, wyprodukowana przez naszą firmę, charakteryzuje się dużą prędkością i wysoką precyzją, szczególnie nadaje się do cięcia cienkich blach o małej długości:

  • Cięcie nożem obrotowym jest odpowiednie do cięcia cienkich blach w kręgach o dużej długości (tysiące metrów).
  • Częstotliwość cięcia nożem obrotowym może wynosić do 150 razy/min. Prędkość liniowa 80 -100 m/min
  • Cięcie krótkich arkuszy oznacza wysoką częstotliwość ciągłego cięcia i wysoką wydajność.
  • Wysokiej precyzji poziomica 6High, laminator folii, podwójne układarki to konfiguracja o wysokiej wydajności.
  • Linia do cięcia nożem obrotowym dla 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
  • Regulacja wałków poziomujących jest automatyczna za pomocą serwo dociskającego wałki podporowe.

Parametry:

Surowiec wejściowy i produkt końcowy
Surowce Stal nierdzewna walcowana na gorąco / zimno
Właściwości mechaniczne Wytrzymałość na rozciąganie σb≤800Mpa, σs≤550Mpa
Grubość 0,2-2,0 mm, 0,3-3,0 mm
Szerokość 200mm-1000mm (Max)
Średnica zewnętrzna kręgu ≤Φ1500,1800mm
Średnica wewnętrzna kręgu Φ508mm (powiększona do Φ610mm z uszczelkami)
Maksymalna waga 10 ton, 15 ton, 20 ton
Długość arkusza 200 - 3000mm
Tolerancja długości L 0 = 1M±0,3 mm (jednostajna prędkość)
L 0 = 1 M±0,4 mm (przyspieszenie / zwolnienie)
Tolerancja długości przekątnej L 1 = 1M±0,5mm
Wysokość układania 650mm Max (drewniane wsparcie ok. 150mm wysokości)
Maksymalna waga układania 5 ton



  Parametry CTL (cięcie w locie)
1 Prędkość liniowa 0-80 m/min
2 Prędkość nawlekania 0-15 m/min
3 Zasilanie 380V / 50Hz / 3PH
4 Moc zainstalowana Około 220KW
5 Sposób cięcia poprzecznego Dwa noże tnące w locie
Mechanizm cięcia - cięcie po ścieżce
6 Sposób sterowania AC, CNC i sterowanie PLC
7 Silnik napędowy a. Silnik odwijarki: AC 30KW b. Silnik poziomujący: AC 75KW

c. Silnik serwo noży tnących w locie:

AC 90KW



Skład:

  Pozycja Ilość
1 Stacja załadunku 1
2 Wózek załadunkowy 1
3 Odwijarka 1

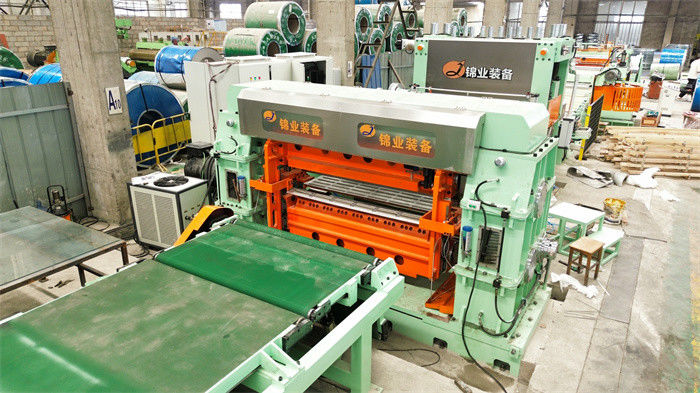

4 Precyzyjna poziomnica (19 wałków) 1
5 Urządzenie podające serwo (w tym urządzenie laminujące) 1
6 Obrotowy nóż tnący dużej prędkości 1

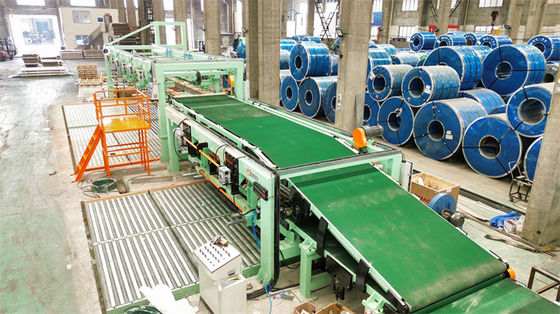

7 Trzystopniowy przenośnik taśmowy 1
8 1st Automatyczna układarka arkuszy 1
9 2nd Automatyczna układarka 1
10 Układ hydrauliczny 1
11 Układ pneumatyczny 1
12 Układ smarowania 1
13 Układ elektryczny 1



Charakterystyka:

  1. Linia do cięcia na długość służy do uzyskiwania płaskich płyt stalowych o określonej długości poprzez poziomowanie i cięcie na długość, składa się z odwijarki, poziomnicy, nożyc obrotowych, układarki itp. z pomocniczymi funkcjami załadunku kręgu, pomiaru długości, powlekania folią, dostarczania i wydawania arkuszy itp.
  2. Proces roboczy to odwijanie, poziomowanie 19-wałkowe 6hi, pomiar długości, obrotowe cięcie nożem obrotowym, pocięte arkusze trafiają do pierwszej układarki, aż liczba ułożonych arkuszy osiągnie zadaną liczbę, a następnie ręcznie przenoszone są do drugiej układarki. Podczas gdy arkusze trafiają do drugiej układarki, arkusze są wydawane na pierwszym stole podnoszącym za pomocą stołu rolkowego, a następnie pierwsza układarka wraca do stanu roboczego. W ten sposób cięcie jednej cewki stalowej może być kontynuowane.
  3. Proces roboczy jest automatyczny, wykorzystuje sterowanie serwo PLC i HMI. Na ekranie dotykowym można ustawić rozmiary arkuszy, liczbę sztuk, obliczyć wagę arkuszy, a ponadto posiada funkcje: ustawiania prędkości podawania, ustawiania długości podawania, ustawiania liczby podawania, zamiany między trybem ręcznym i automatycznym, automatycznego uruchamiania, automatycznego zatrzymywania, pauzy, zerowania licznika, przycisku przód-tył, nożyce góra-dół, alarmów błędów itp.
  4. Chromowane wałki, wałki PU, dmuchawa itp. odgrywają rolę w ochronie powierzchni arkusza przed uszkodzeniem.
  5. Z wyjątkiem ręcznego nawlekania, wszystko działa automatycznie.
