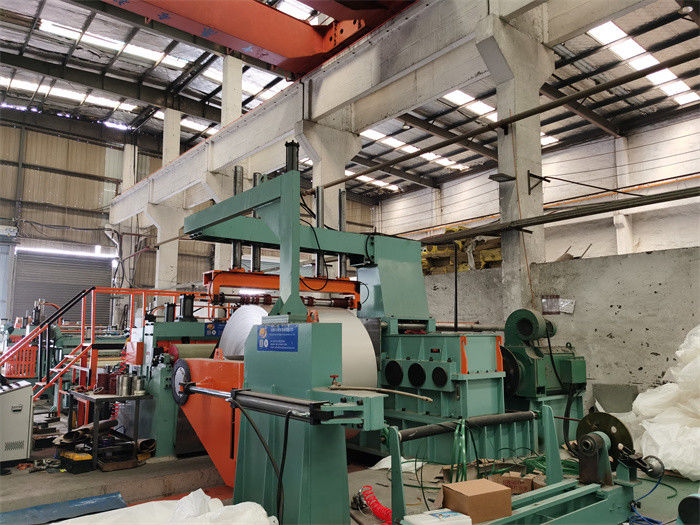

Light Gauge Automatyczna linia do cięcia blachy stalowej o wysokiej precyzji

Light Gauge Automatyczna linia do cięcia blachy stalowej o wysokiej precyzji

Automatyczna linia do cięcia blachy stalowej to maszyna służąca do cięcia i cięcia metalowych blach stalowych, która może dokładnie ciąć blachy stalowe o różnych specyfikacjach i grubościach.

Jego zasada działania polega na odwijaniu blachy stalowej z dużej rolki, poddaniu cięciu poprzecznemu i wzdłużnemu, a na koniec uzyskaniu małych blach stalowych, które spełniają wymagane wymiary i specyfikacje, a następnie zwinięciu ich.Ta maszyna integruje wiele funkcji, takich jak odwijanie, cięcie i przewijanie, i może realizować zautomatyzowane operacje.Zapewniając efektywną produkcję, poprawia wydajność produkcji i jakość produktu.

Precyzyjna linia do cięcia blachy stalowej Light Gauge jest dostosowana do nadchodzących wymiarów i wagi blachy stalowej cewki, a także dobrze wykończonych specyfikacji i produkcji cewek dziecięcych.Prędkość cięcia jest opcjonalna 100m/min, 120m/min, 150m/min, 200m/min plus czas przestoju (czas załadunku, gwintowania i rozładunku) w ciągu 10 minut.średnia cewka 15T potrzebuje 30 minut, każdego dnia 8 godzin może przeciąć 240T.

Ciągłe cięcie cienkiej blachy stalowej cewki z dużą prędkością z dużą precyzją, każda jednostka linii cięcia jest starannie zaprojektowana, obrobiona, zmontowana i zainstalowana, aby zapewnić płynny proces cięcia.Projektujemy i wykonujemy niestandardowe linie do cięcia wzdłużnego o dużej prędkości i wysokiej precyzji do cięcia cienkich blach stalowych dla klientów na całym świecie (Malezja, Filipiny, Wietnam, Arabia Saudyjska, Zjednoczone Emiraty Arabskie, Irak, Egipt, Algieria, Nigeria, Ghana, Kostaryka, Brazylia, Wenezuela, Kolumbia, USA, Kazakastan, Rosja, Serabia, Ukraina itd.)

Kompozycja

Siodło przygotowujące cewkę, Wózek do ładowania cewki, Odwijak, Otwieracz głowicy cewki, Podajnik szczypiec i wyrównywacz wstępny, Nożyce, Akumulator wgłębienia 1, Prowadnica wejściowa, Krajarka, Nawijarka złomu, Akumulator wgłębienia 2, Napinacz i separator wstępny, rolka ścinania słupka i deflektora , odrzutnik z separatorem naramiennym, wózek do wyładunku cewki, (bramka obrotowa)

• Odwijak: pojedynczy trzpień typu wspornikowego do obciążenia cewki 15-20T lub rozwijak z podwójnymi głowicami stożkowymi do 20-30T
• Podajnik szczypiec i Preleveler: szczypanie taśmy stalowej do cięcia wzdłużnego w trybie Jog i podawanie taśmy do akumulatora dołu w trybie automatycznym.
• Krajarka jest sercem linii do cięcia wzdłużnego, zainstaluj noże tarczowe, przekładki, gumowe pierścienie lub drewniane listwy, aby wykonać cięcie, podwójna krajarka szybka wymiana jest opcjonalna
• Wałek dociskowy z rozciętymi ogonami: zainstalowany na stole rolkowym nad nawijarkami złomu, aby docisnąć rozcięte paski, ogony nie wpadają w pętlę.
• Zwijacz złomu: dostępny jest typ pionowy lub poziomy, nawijaj skrawki krawędzi.
• Oddzielenie pasków: trzykrotne oddzielenie pasków (dwa razy przed naprężeniem, raz przed odrzutem).
• Stacja napinająca: belki szczelinowe w kanałach zaciskają filc wełniany, aby zapewnić regulowane napięcie odrzutu.
• Rolka kodująca deflektora: odchyl kierunek pasków przed odrzutem i zmierz prędkość linii, aby uzyskać synchronizację między krajarką a odrzutnikiem
• Recoiler: dostępny jest trzpień bezszwowy lub trzpień z normalnymi segmentami, do nawijania pasków w celu oddzielenia pasków prasy.

Parametry

Rysunek układu
