AGC AFC APC Tandemowa linia do walcowni zimnej z odwijaniem CPC

AGC AFC APC Tandemowa linia do walcowni zimnej z odwijaniem CPC
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
AGC 750
Trading Properties
MOQ
1 zestaw
period for dispatch
180 -260 dni
payment method
T/T

Product Details

Podkreślić:

APC Tandem Cold Rolling Mill

,

AFC Tandem Cold Rolling Mill

,

AGC Walcownia z rozwijaniem CPC

Name: AGC / AFC / APC Tandemowa linia do walcowania na zimno
Material: HRPO ze stali węglowej
Input: 2-3x650mm
Output: 0,25-0,8x650mm
Rolling Speed: 360m/min
Work Roller: średnica 210 x 750
Backup Roller: średnica 650 x 730
Thickness Control: Hydrauliczne AGC, AFC, APC
Total Power: 5000KW
Land Area: 60m x 15m
Product Brief
AGC / AFC / APC Tandemowa linia do walcowania na zimno z odwijaniem CPC Kompozycja: Rozprężacz hydrauliczny Jeden zestaw Dwurolkowy szczypiec, pięciorolkowe urządzenie do prostowania Jeden zestaw Urządzenie do spawania i cięcia Jeden zestaw spiralna pętla podłogowa Jeden zestaw Platforma przetwarzan...
Product Description

AGC / AFC / APC Tandemowa linia do walcowania na zimno z odwijaniem CPC



Kompozycja:

  1. Rozprężacz hydrauliczny Jeden zestaw
  2. Dwurolkowy szczypiec, pięciorolkowe urządzenie do prostowania Jeden zestaw
  3. Urządzenie do spawania i cięcia Jeden zestaw
  4. spiralna pętla podłogowa Jeden zestaw
  5. Platforma przetwarzania wpisów Jeden zestaw
  6. Młyn główny: Six Sets 4Hi Cold Mill
  7. Miernik grubości Sześć zestawów
  8. Miernik napięcia Pięć zestawów
  9. Wyjdź z platformy przetwarzania One Set
  10. Odrzutnik hydrauliczny: jeden zestaw
  11. Lokalna skrzynka operacyjna: Sześć zestawów
  12. Centralna konsola operacyjna Jeden zestaw
  13. Stacja hydrauliczna: trzy zestawy
  14. Cienka stacja olejowa Dwa zestawy
  15. Zemulgowany system chłodzenia Jeden zestaw

Pływ:

Hydrauliczny wózek załadunkowy →Hydrauliczny rozwijacz rozprężny → Prostowarka z pięcioma rolkami → Platforma spawalnicza i tnąca → platforma do przetwarzania danych wejściowych → Młyn główny (6 zestawów 750 4Hi Cold Mill) → platforma do przetwarzania wyjściowego → Odrzutnik hydrauliczny → Hydrauliczny wózek do rozładunku



Parametry:

Materiały z taśm metalowych:

Stal węglowa (Q195,Q235,08AL)

HRPO, HR Stal czarna,
Po pośrednim wyżarzaniu
Identyfikator cewki: 508 mm;
Cewka OD: maks. 1800 mm
Masa cewki: maks. 12 000 kg
grubość taśmy: 2 - 3 mm;
szerokość taśmy: 550 - 750 mm;
Specyfikacja gotowego produktu:
Identyfikator cewki: 508 mm;
Cewka OD: maks. 1800 mm
Masa zwoju: maks. 12 000 kg (
Gotowa grubość paska: 0,25-0,8 mm;
Szerokość paska: 550 - 750 mm;
Precyzja gotowego produktu:
Różnica grubości w kierunku wzdłużnym (przy stabilnym toczeniu):
<±0,005 mm (d<0,5 mm) <±0,6% (ponad 0,5 mm)
Parametry maszyny:
Maksymalna siła toczenia: 7000KN;
Maksymalna prędkość linii: 360 m/min;
Prędkość gwintowania: 20 m/min;
Redukcja grubości:
Maksymalna redukcja grubości do 90% (w zależności od właściwości taśmy stalowej)
Napięcie odrzutu: 70 kN
Silnik odrzutnika: 430KW DC
Średnica rolki roboczej φ210mm - 200mm;
Średnica rolki zapasowej φ650 -620 mm;
Sekcja kolumn młyna: 350 x 450 mm;
Zapasowe łożysko wałeczkowe: FCD72104380
Średnica trzpienia odwijającego: 508 mm
Średnica trzpienia odrzutu: 508 mm
Maksymalna szczelina otwarcia między rolkami roboczymi: 70 mm
Hydrauliczne ciśnienie systemowe dla siłownika hydraulicznego dociskowego: 25 MPa
Ciśnienie hydrauliczne do gięcia rolek, przenoszenia rolek środkowych, równowagi, pchania bocznego: 21Mpa
Normalne ciśnienie hydrauliczne: 10Mpa;
Silnik odrzutowy: 430KW;
Główny silnik młyna: 700KW x 6

Sterowanie AGC:

Automatyczny system kontroli grubości składa się z grubościomierza, elektrycznej szafy sterowniczej, siłownika do korygowania odchylenia grubości.Miernik grubości w sposób ciągły mierzy grubość paska, wyświetla z jednej strony i rejestruje odchylenie grubości, a drugi sygnał wejściowy odchyłki grubości do sterowania elektrycznego.Szafa sterownicza obsługuje sygnał różnicy grubości, wydaje polecenie siłownikowi, aby skorygował grubość, siłownik reguluje docisk młyna, aby zmienić szczelinę rolkową za pomocą silnika lub cylindrów hydraulicznych, lub wyregulować napięcie odrzutu, zmieniając prąd twornika odrzutnika, a tym samym grubość taśmy jest rektyfikowana.Równanie sprężystości i krzywa wydłużenia sprężystego w celu realizacji kontroli grubości.



Tryby sterowania AGC:

  1. Kontrola każdej szczeliny bocznej: kontrola szczeliny każdej rolki bocznej, wykonanie rolki i uruchomienie każdego cylindra hydraulicznego AGC
  2. Kontrola siły toczenia każdej strony: aby kontrolować siłę toczenia każdej strony, aby zaznaczyć rolkę.
  3. Kontrola średniej przerwy: do kontrolowania średniej przerwy dla toczenia modelu pozycji.
  4. Kontrola nachylenia: do kontrolowania nachylenia szczeliny z dwóch stron, do regulacji płaskości i odchylenia arkusza.
  5. Całkowita kontrola siły toczenia: do kontrolowania całkowitej siły toczenia w modelu siły toczenia.
  6. W trybie efektywnej kontroli szczeliny aktywowany jest regulator nachylenia szczeliny, aby zapewnić taką samą szczelinę z dwóch stron, w trybie efektywnej kontroli siły toczenia aktywowany jest kontroler różnicy sił toczenia, aby zapewnić taką samą siłę toczenia z dwóch stron.Sterowanie średnią przerwą jest domyślnym trybem sterowania umożliwiającym bezuderzeniowe przełączanie między różnymi modelami poprzez ustawienie aktualnej wartości i podążanie za rampą.

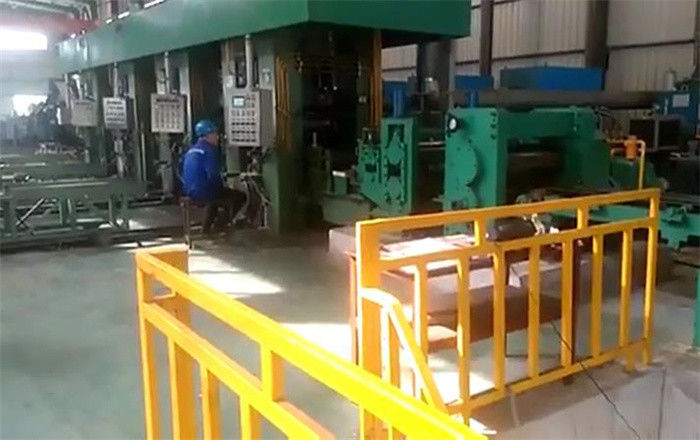

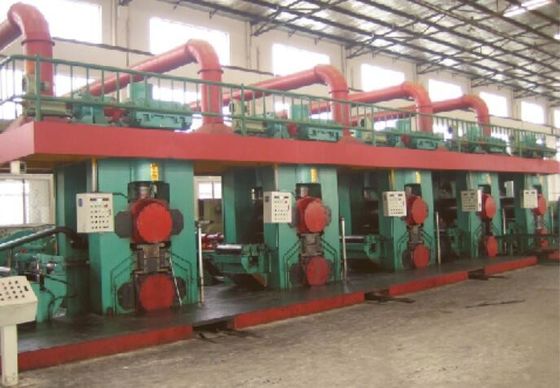

AGC AFC APC Tandemowa linia do walcowni zimnej z odwijaniem CPCAGC AFC APC Tandemowa linia do walcowni zimnej z odwijaniem CPCAGC AFC APC Tandemowa linia do walcowni zimnej z odwijaniem CPC
