Maszyna do cięcia wzdłużnego cewki stalowej o wysokiej precyzji SS304 0,3-3 X 1600

Wysokiej precyzji maszyna do cięcia cewki ze stali SS 304(0,3-3 x 1600)

Wyróżnia się to tym, że w stosunku do zwykłej stali węglowej wytrzymałość wytrzymałości na rozciąganie ≤ 350 MPawyższa wytrzymałość blachy ze stali nierdzewnej, Wytrzymałość wydajności ≤ 550Mpa Wytrzymałość na rozciąganie ≤ 780Mpa.

Płytka ze stali nierdzewnej jest stali wysokiej jakości, jej powierzchnia jest jasna i gładka, powinna być dobrze chroniona w procesie cięcia, wszystkie rolki przesyłowe będą powlekane gumą PU.

Konfiguracja:

Charakterystyka

1Bardzo mocny odwojownik i otwieracz cewki, prasowa płytka do otwierania cewki, aby utrzymać cewkę stale w czasie wyciągania taśmy stalowej i wysyłać głowę taśmy do sprzętu do karmienia szczypce.

2.Slitter: stanowiska, wały, noże są większe i mocniejsze niż zwykły slitter.

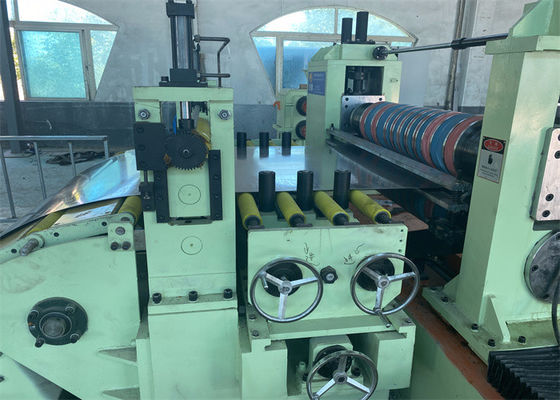

3.Wszystkie rolki przekładni są powlekane gumą PU, aby uniknąć zadrapania powierzchni arkusza STS.

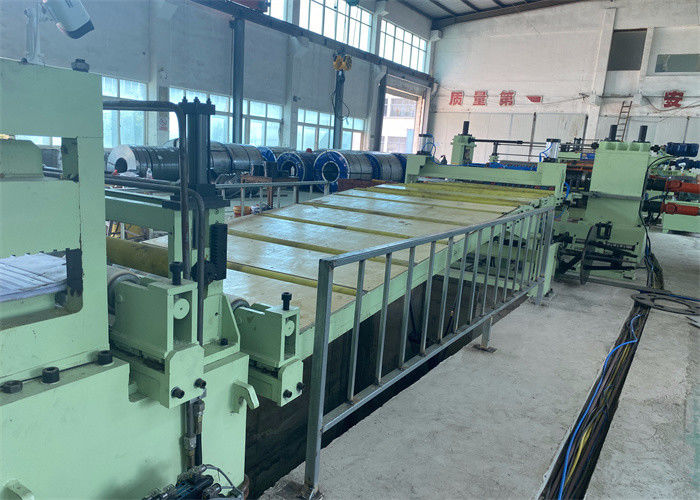

4.Akumulator jest dłuższy i wystarczająco głęboki, aby zapewnić akumulację taśmy stalowej.

5.Przepuszczalnik napięcia posiada zarówno walcowy, jak i wełniany filc, aby zapewnić regulowane stabilne napięcie do odchylenia.

6.Wykrętka ma rozdzielacz nad ramieniem typu ramy portalowej, od góry do prasowych taśm oddzielających.

7Prędkość cięcia jest zwykle ograniczona do 80 m/min.

8Noże do cięcia będą ze specjalnego materiału SKD11, H13K, SLD itp.

9Systemy hydrauliczne, takie jak cylindry hydrauliczne, zawory, powinny być solidne i trwalsze.

Precyzja cięcia:

• Tolerancja szerokości szczeliny: 0,10 mm; szerokość szczeliny < 300 mm, grubość < 1,2 mm, tolerancja szerokości szczeliny ≤ 0,05 mm;
• Przepływ szczeliny: ¥0,5 mm/M dla paska o szerokości większej niż 300 mm, ¥1,0 mm/M dla paska < 300 mm. Paski krawędzi w odległości 100 mm od krawędzi cewki macierzystej nie są objęte ograniczeniem.
• Burrs: ≈ 0,05 mm lub powiedzmy, nie więcej niż 5% paska o grubości przekraczającej 1 mm, tnącego przy stałej prędkości w warunkach ostrych noży i odpowiednich szczelin noża.
• Odbiór oszałamiający ± 0,5 mm (w stałej prędkości, zmiana prędkości nie tak szybko
• Turriform odbioru: ± 2,0 mm (w maksymalnej średnicy nawijania)

Proces układu:

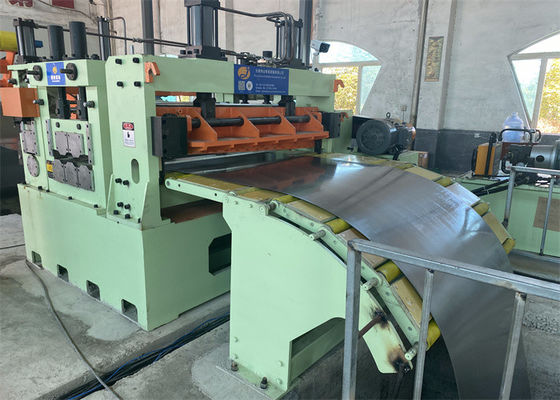

Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, zwrotnik z separatorem nad ramieniem, wózek rozładowujący cewkę (zwrotnik)

Parametry:
