Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm

Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm
Super Speed Precision SUS Steel Coil Slitting Lines Machine 3 X 1600 3mm
Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm

Duży Obraz :  Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: Jinye
Numer modelu: SUS-3 x 1600
Zapłata:
Minimalne zamówienie: 1 zestaw
Czas dostawy: 120-150 dni
Zasady płatności: T/T
Możliwość Supply: 10 zestawów rocznie
Kontakt

Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm

Opis
Nazwa: Precyzyjna maszyna do cięcia wzdłużnego cewki stalowej SUS Super Speed Blacha: Cewka stalowa SUS
Grubość metalu: 0,3-3 mm Szerokość cewki: 600 - 1600 mm
Waga cewki: 15T, 20T liczba cięć: maksymalnie 30 pasków
Slitter Altana: 240 mm odrzutnik: 508 mm
Całkowita moc: 450kw Linia prędkości: 200m/min
Specjalna funkcja: obieranie papieru, powlekanie folią Narzędzia do cięcia: nóż, przekładka, separator
Podkreślić:

SUS Precision Steel Coil Linie do cięcia wzdłużnego

,

3 x 1600 Precyzyjne linie do cięcia cewki

,

Precyzyjne linie do cięcia cewki 3 mm

Precyzyjna maszyna do cięcia wzdłużnego cewki stalowej SUS Super Speed ​​​​3 X 1600



Proces:

Siodło cewki, ładowanie cewki —— Odwijanie podwójnego trzpienia —— Podawanie głowicy cewki, prasa i łopata —— Podwójne podawanie szczypiec rolkowych, niwelator pięciorolkowy —— Cięcie końcowe ---- Stół rolkowy transmisyjny ---- Prowadnica boczna ---- Cięcie dysków —— Odwijanie złomu — — Akumulator otworu — — Separator wstępny / napinacz / nożyce słupkowe / rolka do pomiaru długości —— Prasa cewek i separator / nawijak —— Rozładowywanie cewek —— Sterowanie hydrauliczne —— Sterowanie elektryczne



Parametry:

  Opis i specyfikacja
Surowiec

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 itp.

Wytrzymałość na rozciąganie σB≤800N/mm2, granica plastyczności ≤450N/mm2

Cewki 0,3-3,0 x 300-1600 mm x 15T
Ukończony produkt

grubość 3mm, max 12 pasków;≤1,5 mm, maks. 30 pasków

Minimalna szerokość 30mm, Φ508mm, Φ1600mm,

Średnica wewnętrzna Φ508mm, średnica zewnętrzna Φ1600mm, maksymalna waga 15T
Maszyna do cięcia

aktywne cięcie lub ciągnięcie, napęd prądu stałego

Prędkość cięcia: maks. 200m/min.Prędkość gwintowania: 0-15m/min

Razem 450KW, powierzchnia działki 30m x 10m
Precyzja cięcia

Tolerancja szerokości szczeliny ≦0,10 mm,

Wygięcie szczeliny ≦0,5 mm/m dla taśmy szerszej niż 300 mm, ≦ 1,0 mm/m dla taśmy <300 mm

Zadziory szczelinowe ≦0,05 mm

Przesunięcie odrzutu ≦ ± 0,5 mm

Turriform odrzutu ≦ ± 2,0 mm



Kompozycja

  Znaki i parametry
Samochody cewkowe Spawacz, siodło V, prowadnica czterokolumnowa, hydrauliczna góra-dół, chodzenie z napędem silnikowym

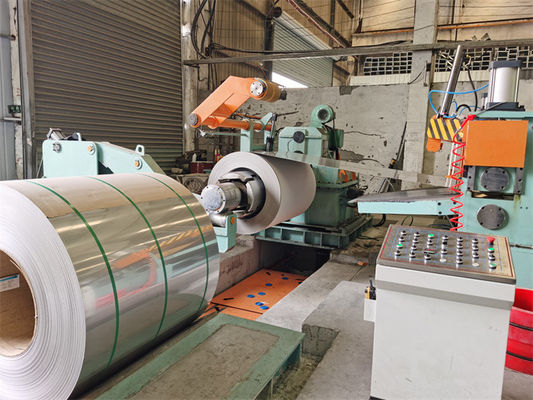

Odwijak Pojedynczy rozsuwany trzpień zębaty, przekładnia zębata silnika prądu przemiennego rozwija napięcie wsteczne, hydrauliczne centralne wyrównanie, obieranie papieru
Otwieracz głowicy cewki Rolka tłumiąca, rolka prostująca i płyta łopatowa
Wyrównywacz Podwójne rolki dociskowe i 2 na 3 niwelatory do prostowania blachy cewki oraz nożyce hydrauliczne
Pętla Jedno zagłębienie usytuowane za przedprostownicą a przed bobiniarą drugie zagłębienie za bobiniarą a przed naprężeniem w celu synchronizacji taśmy stalowej
Prowadnica boczna Aby zapewnić stalową taśmę na środku linii przed cięciem
Rozcinacz Podwójne trzpienie, regulacja góra-dół górnego trzpienia, przeguby uniwersalne napędzające silnik i skrzynię biegów, potrzebny nóż tarczowy, przekładki, guma PU, oprzyrządowanie do płytek z bakelitu.
Zwijacz złomu Podwójne nawijarki na uchu liny, poziome lub pionowe, sterowane częstotliwością prądu przemiennego, ze stołem kontrolnym pasków i rolką dociskową
Napinacz Filcowy naciąg prasy, kodowanie rolki odchylającej
Separatory Dwa separatory przed napięciem, rama separatora prasy hydraulicznej na nawijaku

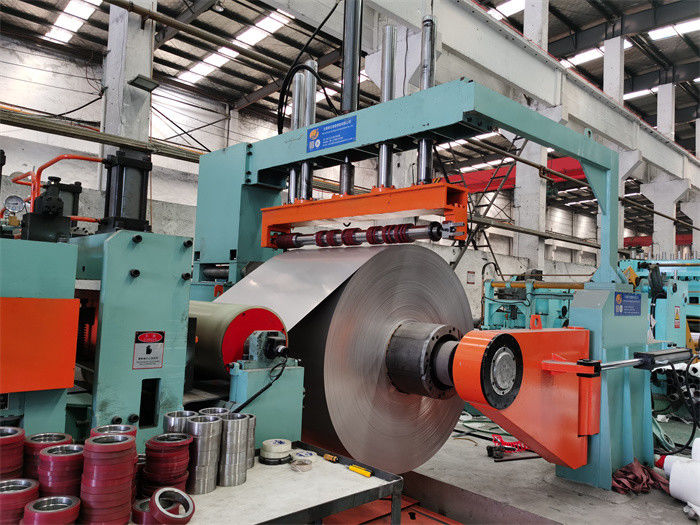

Odrzutnik hydrauliczny trzpień rozprężny, napęd silnika i skrzyni biegów, popychacz cewek hydraulicznych, wspornik drzwi wahadłowych



Opcjonalny:

Podwójne krajarkido szybkiej wymiany: każda krajarka jest ruchoma i może się szybko wymieniać między sobą.Krajarka składa się ze stojaka stałego, stojaka ruchomego, podwójnych wałków nożowych, mechanizmu dociskowego górnego wału itp. Ruchomy stojak znajduje się po stronie roboczej, wychodzi na szynach liniowych, aby umożliwić operatorowi wymianę noży. Dwie krajarki poruszają się poprzecznie po szynach od pozycji online, aby wymienić platformę lub z platformy z powrotem do trybu online, platforma porusza się wzdłużnie, aby wymienić dwie pozycje krajarki.

Narzędzia do cięcia wzdłużnego:

nóż: D350×d220×T15mm, H13K, HRC59-62

Separator: Φ200 × Φ100 × 3 mm, hartowanie 65Mn

Oddzielny nylon: Φ140×Φ100

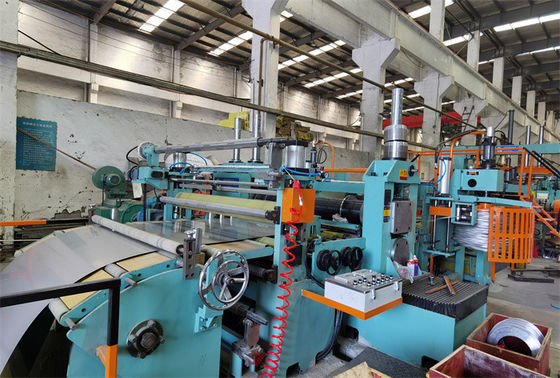

Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm 0

Super Speed ​​​​Precyzyjne linie do cięcia wzdłużnego cewki stalowej SUS 3 X 1600 3 mm 1

Etykietka:

Precyzyjna linia do cięcia wzdłużnego blachy stalowej,

szybka zmiana oprzyrządowania Precyzyjna linia do cięcia wzdłużnego,

zaawansowana linia do cięcia wzdłużnego blachy stalowej
