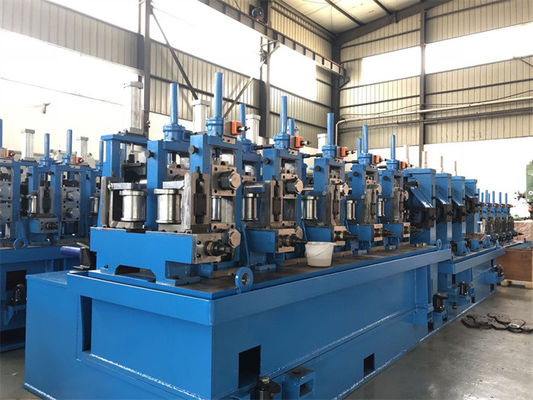

Maszyna do produkcji rur stalowych ERW ze spawaniem o wysokiej częstotliwości z prostym szwem
Rury spawane ERW mogą być stosowane w montażu konstrukcyjnym, przesyłaniu cieczy, meblach, budownictwie.Formowanie i korygowanie rozmiaru rur jest podstawową jednostką linii do walcowania rur, ze spawaniem o wysokiej częstotliwości pustych szwów rurowych między formowaniem a wymiarowaniem.
Nasza linia do produkcji rur spawanych może pracować szybko i płynnie z prędkością do 150 m/min w przypadku rur o średnicy mniejszej niż 2” (50 mm) i ponad 100 m/min w przypadku rur o średnicy 2–4 cali (50–100 mm).
Tymczasem średnica rury ERW będzie ogromna, jak rury okrągłe 500 mm (kwadrat 400 x 400), wymaga to formowania rur i projektowania wymiarów w celu zaoszczędzenia rolek, w przeciwnym razie koszt narzędzi do walcowania będzie bardzo wysoki.Automatyczne mechaniczne rolki regulujące do zmiany rozmiaru rur są bardzo ważne, ponieważ sposób ręczny staje się zbyt trudny.
Kiedy klienci potrzebują głównie lub tylko kwadratowych lub prostokątnych rur spawanych, stosujemy technologię formowania „bezpośrednio na kwadrat”, jeden zestaw połączonych rolek formujących może sprawić, że wszystkie kwadratowe i prostokątne rury będą wygodne, wydajne i ekonomiczne.
Oprócz jednostek formujących i kalibrujących, inne urządzenia na linii do produkcji rur to odwijarka, zgrzewarka ścinająca i doczołowa, akumulator, zgrzewarka wysokiej częstotliwości, latająca piła, stół rolkowy i automatyczny pakowacz.
Ciągły proces produkcji rur: rozwijanie, cięcie i spawanie złączy, gromadzenie (formowanie pustych rur, prowadzenie szwów, zgrzewanie indukcyjne wysokiej częstotliwości, ściskanie szwów, skrobanie zadziorów, polerowanie, chłodzenie, klejenie i prostowanie głowicy tureckiej), cięcie w locie, rolka pakowanie stołu.
Opis urządzeń krytycznych na linii walcowania rur ERW:
1. Uncoiler: ręczny lub pneumatyczny podwójny trzpień rozprężny o 180 stopni dla cewki 2T
Podwójne trzpienie rozszerzające 180 stopni dla cewki 3,5T
Rozprężanie hydrauliczne jeden trzpień dla 4-8T
Podwójne trzpienie hydrauliczne naprzeciw siebie dla 10-30T
2. Pętla akumulatora: akumulator klatkowy do taśmy stalowej ≤3x150mm
Poziomy akumulator spiralny jest przeznaczony do wszystkich przypadków akumulacji taśmowej

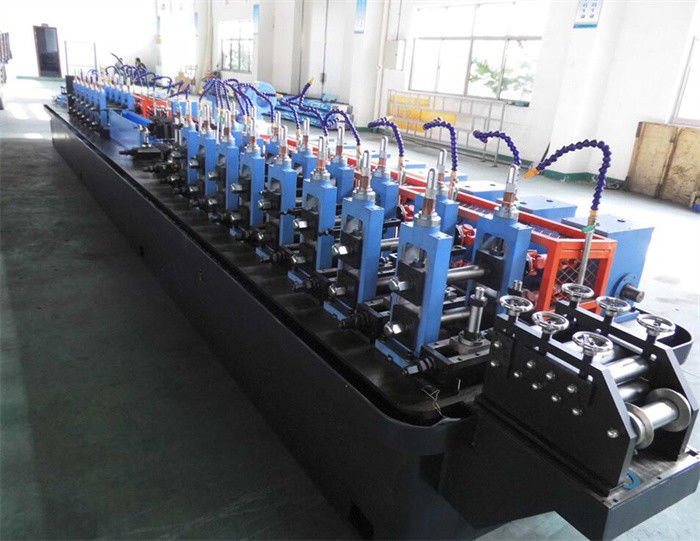

3. Maszyna do formowania i zaklejania rur:
| Model |
Wielkość rury |
Spawacz wysokiej częstotliwości (KW) |
Moc silnika (KW) |
Prędkość (m/min) |
| Фmm x mm |
| HG16 |
Ф(7-20) x (0,2-0,5) |
60 |
22 |
80-140 |
| HG25 |
Ф(8-32)x(0,35-1,3) |
100 |
45 |
70-130 |
| HG32 |
Ф(15-50) x (0,6-2,0) |
150 |
110 |
60-120 |
| HG50 |
Ф(20-63)x(0,8-2,5) |
200 |
160 |
50-100 |
| HG63 |
Ф(20-76)x(0,8-3,0) |
250 |
200 |
30-90 |
| HG76 |
Ф(25-80) x (1,2-4,0) |
300 |
110x2 |
30-80 |
| HG89 |
Ф(32-102)x(1,5-4,5) |
300 |
132x2 |
30-80 |
| HG114 |
Ф(38-127) x (1,5-4,5) |
300 |
160x2 |
30-70 |
| HG125 |
Ф(50-165)x(2,0-5,0) |
400 |
185x2 |
20-60 |
| HG165 |
Ф(76-165)x(2,0-6,0) |
600 |
200x2 |
15-50 |
4. Piła do cięcia w locie: w ogólnych zastosowaniach wystarczy latająca piła do cięcia na gorąco, w ostatnich latach piła do cięcia na zimno staje się coraz bardziej popularna, ponieważ cięte końce rur są gładkie bez zadziorów.Obie latające piły to dojrzała technologia.
5. Rozładunkowy stół rolkowy i automatyczne pakowanie
Klienci mogą wybrać: albo każda rura biegnie na stole rolkowym, a następnie wpada do ramy zbierającej rury, albo rury biegną i trafiają na stół do pakowania, gdzie rury są automatycznie pakowane w wiązkę sześciokątną.
Konfiguracja instalacji elektrycznej młyna rurowego
- 1. Formowanie i wymiarowanie rur za pomocą silnika prądu stałego sterowanego przez sterownik Parker DC
- 2. Sprzęt do spawania wysokiej częstotliwości jest produkowany w Baoding
- 3. System sterowania latającą piłą to Contor
- 4. Jedna konsola operatora dla rozwijarki i akumulatora
