Stal nierdzewna SUS304 316L Nożyce obrotowe Fly Cut To Length Line 0,3-2 X 1000

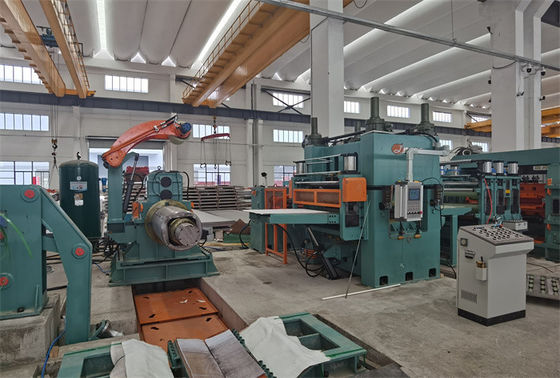

Linia cięcia na długość ma na celu wykonanie określonej długości płaskich blach stalowych poprzez wyrównywanie i cięcie na długość, składająca się z rozwijarki, niwelatora, nożyc obrotowych, układacza itp. ,itp.

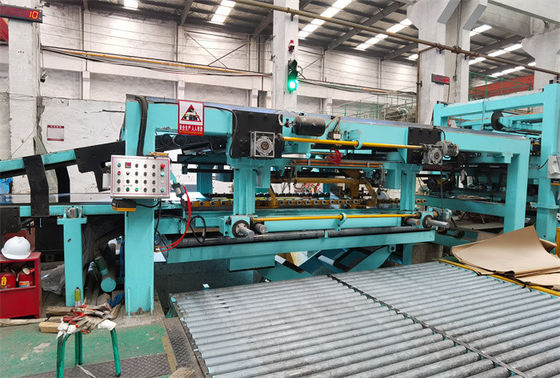

Proces roboczy polega na rozwijaniu, poziomowaniu 19 rolek 6hi, pomiarze długości, obrotowym cięciu nożyc, pocięte arkusze trafiają do pierwszego układacza, aż liczba ułożonych w stos osiągnie zadaną liczbę, a następnie ręcznie przenoszone są do drugiego układacza.Podczas gdy arkusze przechodzą do drugiego układacza, wyprowadź arkusze na pierwszy stół podnoszący po stole rolkowym, a następnie pierwszy układacz powróci do stanu roboczego.W ten sposób cięcie jednego zwoju stali może trwać w sposób ciągły.
Proces pracy jest automatyczny, przyjmując sterowanie serwomechanizmem PLC i HMI. na ekranie dotykowym można ustawić rozmiary arkuszy, liczbę sztuk, obliczyć wagę arkuszy, ponadto ma funkcje: ustawić prędkość podawania, ustawić długość karmienia, ustawić liczbę karmienia, wymianę między ręczny i automatyczny, auto start, auto stop, pauza, licznik zerowy, przycisk fwd-rwd, ścinanie góra-dół, alarm błędów itp.
Rolki powlekane chromem, rolki PU, dmuchawa itp. Odgrywają rolę w ochronie powierzchni blachy przed zranieniem.
Z wyjątkiem ręcznego gwintowania, wszystko w trybie pracy automatycznej.
Parametry:
| Wprowadź surowiec i gotowy produkt |
| Surowy materiał |
Stal nierdzewna walcowana na gorąco / na zimno SUS304, 201, 316 |
| Właściwości mechaniczne |
Wytrzymałość na rozciąganie σb≤800Mpa, σs≤550Mpa |
| Grubość |
0,2-2,0 mm |
| Szerokość1 |
00mm-1000mm (maks.) |
| Średnica zewnętrzna cewki |
≤Φ1800 mm |
| Identyfikator cewki |
Φ508mm (powiększyć do Φ610mm z uszczelkami) |
| Maksymalna waga |
10 ton, 15 ton, |
| Długość arkusza |
200 - 3300mm |
| Tolerancja długości |
Ł0= 1M±0,3 mm (prędkość jednostajna) |
| Ł0= 1 M±0,4 mm (przyspieszenie / opóźnienie) |
| Tolerancja długości przekątnej |
Ł1= 1M±0,5 mm |
| Wysokość układania |
650mm Max (drewniany wspornik o wysokości około 150mm) |
| Maksymalny ciężar układania |
5 ton |
| |
Latające parametry CTL |
| 1 |
Prędkość liniowa |
0-60 m/min |
| 2 |
Szybkość gwintowania |
0-15 m/min |
| 3 |
Zasilacz |
380 V / 50 Hz / 3 fazy |
| 4 |
Zainstalowana moc |
Około 200KW |
| 5 |
Droga przecinania |
Dwa noże obrotowe Fly Counter Cutting |
| długość arkusza jest mierzona i dopasowywana do skoków cięcia. |
| 6 |
Sposób sterowania |
Sterowanie AC, CNC i PLC |
| 7 |
Silnik napędowy |
A.Silnik odwijający: AC 30KW b.Silnik poziomujący: AC 75KW |
|
C.Serwosilnik latających nożyc:
AC 90KW
|
Kompozycja:
| |
Przedmiot |
Ilość |
| 1 |
Stacja załadunkowa |
1 |
| 2 |
Ładowanie samochodu |
1 |
| 3 |
Odwijak jednotrzpieniowy |
1 |
| 4 |
Precyzyjna poziomica 6Hi (19 rolek) |
1 |
| 5 |
Urządzenie do podawania serwomechanizmu (w tym urządzenie do laminowania) |
1 |
| 6 |
Obrotowy przecinak much o dużej prędkości |
1 |
| 7 |
Trzystopniowy przenośnik taśmowy |
1 |
| 8 |
1ulAutomatyczny układacz arkuszy |
1 |
| 9 |
2ndAutomatyczna sztaplarka |
1 |
| 10 |
System hydrauliczny |
1 |
| 11 |
System pneumatyczny |
1 |
| 12 |
System smarowania |
1 |
| 13 |
Układ elektryczny |
1 |

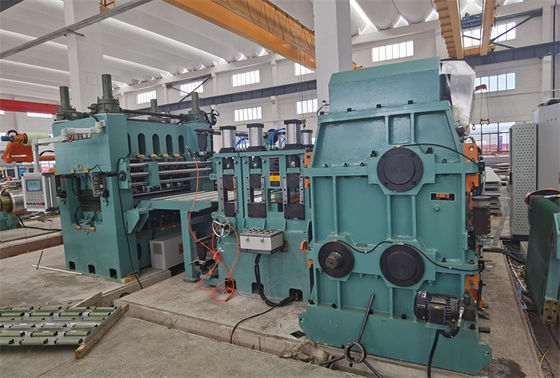

6 Niwelator o wysokiej precyzji:
- Aby wypoziomować stalową płytę i wysłać ją do późniejszego pomiaru długości i cięcia na długość.
- Składa się z 19 rolek roboczych, 21 rolek środkowych, 10 rolek zapasowych, silnika napędowego i przekładni, 2 rolek dociskowych i ramy maszyny itp.
- Końce rolek roboczych są obciążone w impregnowanych olejem łożyskach z automatycznym systemem smarowania rzadkim olejem.
- 5-liniowe rolki podtrzymujące dociskają do dolnych rolek roboczych, regulowane przez napęd silnika i reduktora oraz cyfrowy wyświetlacz na panelu operatora, 5-liniowe rolki podtrzymujące dociskają do górnych rolek roboczych regulowanych ręcznie.
- Silnik prądu zmiennego i przekładnia przekładniowa łączą się z rolkami roboczymi za pomocą przegubów uniwersalnych.
- Górny walec dociskowy dociskany siłownikami pneumatycznymi
- Dolne rolki i rama są zamocowane, górne rolki są dociskane przez reduktor silnika prądu przemiennego i ciepły pręt śrubowy, otwór między górnymi rolkami a dolnymi rolkami jest mierzony za pomocą reguły kraty i jest wyświetlany cyfrowo na niwelatorze.
