High Speed Light Gauge Cut To Length Line dla blachy stalowej
Cięcie blachy zwojowej na długość jest ważnym przetwarzaniem blachy zwojowej w celu wykonania płaskich blach stalowych na kawałki, jesteśmy producentem maszyny do cięcia blachy na długość, dostarczyliśmy linie cięte na długość do około 30 krajów, nadchodzące blachy cewki mogą być walcowane na gorąco , walcowane na zimno, blachy ze stali ocynkowanej, blachy ze stali nierdzewnej, blachy aluminiowe, blachy cienkie wymagają dokładnego wyrównania i szybkiego cięcia.Płaskość blachy +/-1mm, cięcie szybkostopowe 2m x 28szt/min, cięcie muchowe 2m x 40szt/min.
Wysoka prędkość pokazuje ciągłą pracę niwelatora, podawanie długości serwomechanizmu i szybkie ścinanie pneumatyczne, prędkość układania podąża za nadchodzącymi ciętymi arkuszami, dla cewki 2 mm x 1250 x 15 T cięcie zajmuje 20 minut, około 40 minut na jedną cewkę.
Układ
Siodło do przygotowywania cewek z dwoma zestawami, rozwijarka z pojedynczym trzpieniem z naprężeniem wstecznym, prasa do głowicy cewki i obieraczka, 4 wyrównywarki, pętla do dołu, prowadnica centralna, ustalanie długości serwomechanizmu z filmowaniem, ścinanie, stół z taśmą podającą, układacz jednego lub dwóch zestawów.
Kompozycja
- Siodło cewki, przechowuj jedną lub dwie cewki w trybie gotowości, obciążenie 20T
- Samochód do załadunku cewek.załaduj cewkę na trzpień rozwijarki, podnoszenie góra-dół i chodzenie przód-tył.
- Odwijak z pojedynczym trzpieniem: hydrauliczny trzpień rozprężny dla standardu Ф508mm, zainstalowany jest silnik z napięciem wstecznym w celu stabilnego rozwijania i poziomowania, centrująca podstawa odwijaka, aby zapewnić środek cewki na linii środkowej.
- 2+15 Roller Leveler: 4Hi, 4 rzędy rolek podtrzymujących, 75KW DC.
- 7 Pomiar długości serwomechanizmu (lub z laminowaniem folii): pomiar długości serwomechanizmu (2 + 5 + 2 rolki napędzane przez serwosilnik i kontroler), z rolkami dociskowymi pokrytymi PU do laminowania folii
- Pneumatyczne szybkie zatrzymywanie ścinania: cięcie wału korbowego od dołu do góry, dolne ostrze w kształcie litery V.
- Przenośnik taśmowy: przenieś gotowe arkusze do układarki
- Układarka: obciążenie układania 5T.
- Sheets Car: wywieź arkusze, a następnie zapakuj.mogą być dwa samochody, jeden działający, a drugi czekający.
Parametry:
| Szybki miernik światła przycięty na długość |
Parametry |
| Grubość blachy cewki stalowej (mm) |
0,2-1,5mm, 0,25-2,0mm, 0,3-3,0mm, 0,4-4,0mm |
| Szerokość blachy cewki stalowej (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Odwijanie ładunku (MT) |
10T, 15T, 20T |
| prędkość linii (mp/min) |
80m/min |
| Dokładność cięcia (mm) |
±0,50mm /2m długości
|
| Precyzja poziomowania |
≤±1,0 mm/m2 |
| Cięcie zadziorów |
≤3% grubości |
| Precyzja układania |
≤1,0 mm szerokości, ≤1,5 mm długości, |
| Całkowita moc (KW) |
100KW ~ 130KW ~ 150KW |
| Powierzchnia gruntu (dł. x szer.) |
25m x 10m |
Nasi klienci szybkiego cięcia na długość:
w Malezji, KSA, Zjednoczonych Emiratach Arabskich, Nigerii, Algierii, USA, Rosji, Etiopii, Egipcie itp.

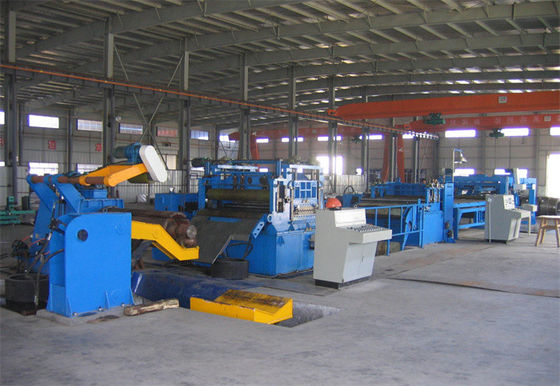

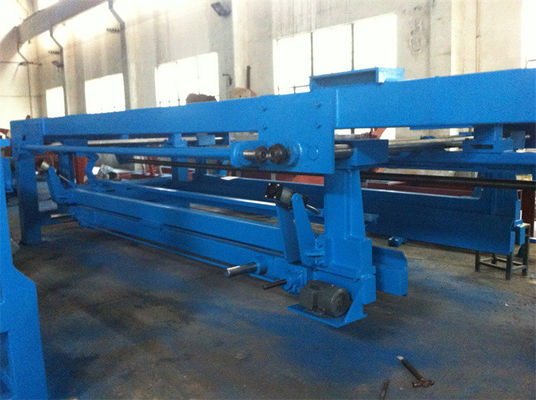

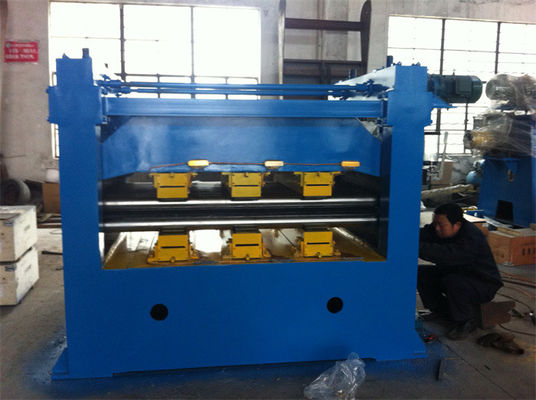

Zdjęcia:
