Aluminiowa blacha zwojowa Fly Nożyce cięte na długość linii o szerokości 300-1600 mm

Blacha stalowa szybkotnąca cięta na długość linii Light Gauge

Blachy aluminiowe w cewkach są zwykle bardziej miękkie w ciele i gładkie na powierzchni, mogą być czystym aluminium lub stopem aluminium.najczęściej blachy aluminiowe serii 1xxx, 3xxx, 5xxx, 7xxx.Granica plastyczności ≥65Mpa, wytrzymałość na rozciąganie 170-305Mpa Arkusze cewki mogą być w pełni miękkie (stan O), półtwarde (H24), w pełni twarde (H18).

Specyfikacja arkusza cewki aluminiowej

Właściwości blachy aluminiowej:

Postacie:

Zgodnie ze znakami z blachy aluminiowej, linia cięcia na długość musi być typu cięcia w locie

1. non stop w sposób ciągły spłaszczać blachę aluminiową bez znaku rolki
2. Podawanie serwomechanizmu zaszkodzi powierzchni arkusza, cięcie muchy tego nie potrzebuje
3. system układania w stos odbiera arkusz kawałek po kawałku, nie raniąc go.
4. 6 hi niwelator odpowiedni do poziomowania miękkich blach aluminiowych z dużą precyzją
5. automatyczna rozwijarka wspornikowa jest wydajna i precyzyjna.

Kompozycja

• 1. Siodełko do przechowywania cewki, przechowuj jedną lub dwie cewki aluminiowe
• 2. Samochód do załadunku cewki.wyjmij cewkę z siodełka i załaduj cewkę do rozwijarki
• 3. Odwijak z pojedynczym trzpieniem: hydrauliczny trzpień rozprężny do standardowego Ф508mm, hydrauliczna regulacja centralna, z obieraczką do papieru.
• 4. Rolka oporowa głowicy cewki, płyta łopaty obieraczki: aby otworzyć głowicę cewki z rozwijarki i wysłać do podajnika szczypiec

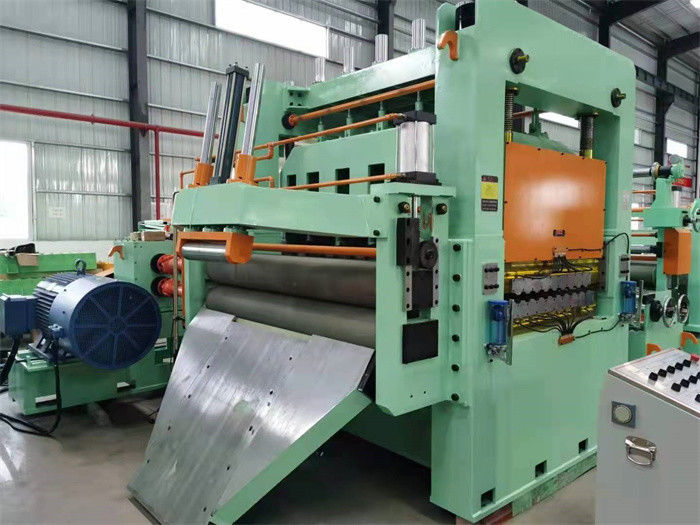

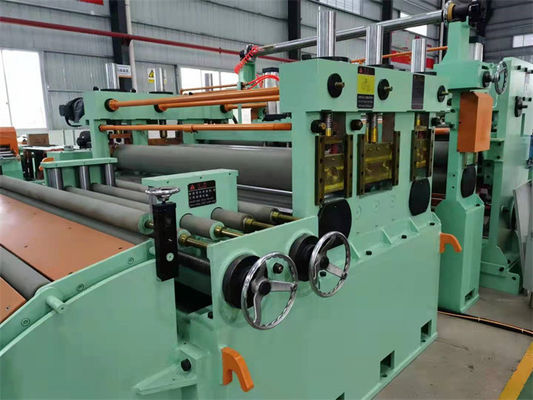

• 5.2 + 17 Roller Leveler: 6Hi, 2-warstwowe rolki robocze, 2-warstwowe środkowe rolki i 2-warstwowe rolki zapasowe, napięcie wsteczne jest korzystne między niwelatorem a rozwijaczem.
• 6.Pit Akumulator lub stół rolkowy skrzyni biegów: dół gromadzi arkusz w dole, aby zapewnić ciągłą pracę niwelatora, stół rolkowy skrzyni biegów działa również w synchronicznym ścinaniu much.
• 7. Pary podwójnych rolek, z serwomechanizmem pomiaru długości (i laminowaniem folii): Pomiar długości serwomechanizmu (para rolek dociskowych lub struktura 2 + 5 + 2 rolek napędzana serwomotorem i kontrolerem), z rolkami dociskowymi pokrytymi PU do laminowania folii

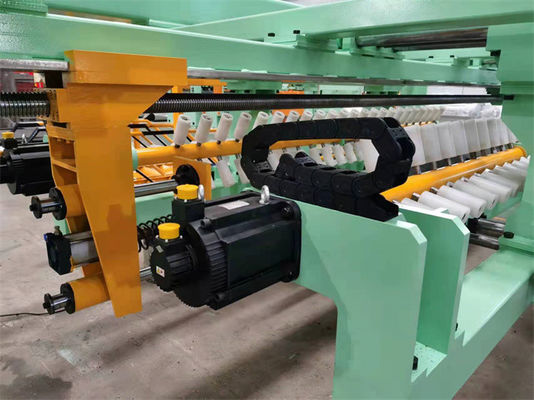

• 8. Nożyce muchowe z prowadnicą pręta śrubowego: częstotliwość cięcia zależy od długości arkusza, cięcie hydrauliczne od dołu do góry.
• 9. Przenośnik taśmowy: przenieś gotowe arkusze do układacza
• 10. Stacker: odbiór arkusza kawałek po kawałku i układanie na stole podnośnym, układanie ładunku 5T.
• 11. Wózek na arkusze, wyjściowy stół rolkowy: wywieź arkusze, a następnie zapakuj.mogą być dwa samochody, jeden działający, a drugi czekający.
• 12. Układ hydrauliczny: pompa zębata o mocy 11 kW zapewnia ciśnienie 12 MPa.
• 13.Elektryczny system sterowania: jedna szafka elektryczna i dwa panele operatora (jedna konsola do pomiaru serwo, PLC, HMI i układania w stosy, jedna do rozwijania i poziomowania) z kompletnymi i bezpiecznymi funkcjami

Parametry:

Proces układania:

Zdjęcia:
