Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
Leć (0,3-3) x 1500
Trading Properties
MOQ
1 zestaw
Packing
40HC x 3
period for dispatch
120-150 dni
payment method
T/T

Product Details

Podkreślić:

Obrotowe cięcie na długość

,

precyzyjne cięcie na długość

,

szybkie cięcie na długość

Name: Obrotowe ścinanie przycięte do linii długości
Feature: Wysoka prędkość Wysoka precyzja
Material: HRC, CRC, GI, PPGI, SS
Sheet Thickness: 0.3-3 mm
Sheet Width: 500-1500mm
Coil ID: 508 mm
Coil OD: 2000 mm
Coil Weight: 20-25T
Cutting Length: 200 -3000mm
Cutting Speed: maks. 150 cięć/min
Cutting Style: Nożyce obrotowe
Leveler: 4Cześć, 6Cześć
Total Power: 300KW
Land Area: 25m x 8m
Product Brief
Precyzyjne obcinanie obcięcia obrotowego do linii długiej Rotary Shear cut to zaawansowana szybka maszyna do cięcia metalu o wysokiej precyzji, nadająca się do cięcia blach lekkiego rozmiaru: długość lampy o średnicy lekkiej jest długa, na przykład długość lampy o grubości 0,2 mm jest 10 razy dłu...
Product Description

Precyzyjne obcinanie obcięcia obrotowego do linii długiej

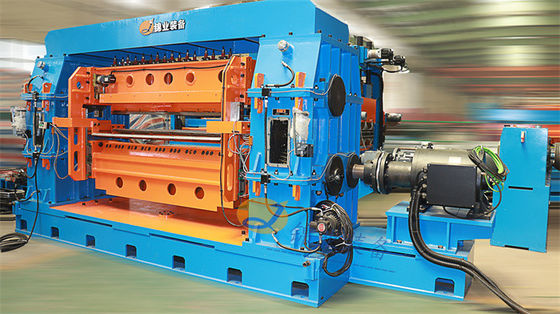

Rotary Shear cut to zaawansowana szybka maszyna do cięcia metalu o wysokiej precyzji, nadająca się do cięcia blach lekkiego rozmiaru:

  • długość lampy o średnicy lekkiej jest długa, na przykład długość lampy o grubości 0,2 mm jest 10 razy dłuższa niż lampa o grubości 2 mm, większa produkcja płyt ciętych wymaga szybszej prędkości linii.
  • Cienkie blachy można łatwo odciąć jednym szybkim uderzeniem, dzięki czemu dostępne jest obcinanie rotacyjne: blacha biegnie ze stabilną prędkością,obróca się i odcina arkusz w cycle pod zamkniętym pętli długości sprzężenia zwrotnego, maksymalna częstotliwość cięcia może wynosić do 150 razy/min. prędkość produkcji liniowej do 80m/min
  • Cięcie obrotowe jest szczególnie odpowiednie dla krótkich arkuszy, chociaż niezwykle krótkie arkusze nie mogą działać zbyt szybko, częstotliwość cięcia nadal może wynosić około 100 sztuk/min.

Porównanie cewki 2 mm i cewki 0,2 mm:

  Specyfikacja cewki Długość arkusza Prędkość linii cięcia Czas cięcia na cewkę
0.2 mm folia z cewką 508 mm ID, szerokość 1250 mm, 15T ~7500m 80 m/min 95 minut.
2 mm arkusza cewkowego 508 mm ID, szerokość 1250 mm, 15T ~ 750m 80 m/min 9.5 min.



Parametry:

surowiec wejściowy i produkt gotowy
Surowce Gorąco/zimnie ocynkowane, walcowane na zimno, kolorowo powlekane cewki
Właściwości mechaniczne Wytrzymałość na rozciąganie σb≤460Mpa, σ0,2≤280Mpa
Gęstość 00,2-2,0 mm,
Szerokość 500 mm-1500 mm (maksymalnie)
Przesada. ≤ Φ1800 mm
Identyfikacja. Φ508 mm (większenie do Φ610 mm z uszczelnieniami)
Maksymalna waga 15 ton, 20 ton
Długość arkusza 200 - 4000 mm
Tolerancja długości L0= 1M±0,3 mm (jednorodna prędkość)
L0= 1 M±0,4 mm (przyspieszenie / opóźnienie)
Tolerancja długości przekątnej L1= 1M±0,5 mm
Wysokość układania 650 mm Maksymalnie (płytka drewniana o wysokości około 150 mm)
Maksymalna waga układania 5 ton



  Parametry CTL w lotach
1 Prędkość liniowa 0-80 m/min
2 Szybkość przędzenia 0-15 m/min
3 Zasilanie 380V / 50Hz / 3PH
4 Zainstalowana moc Około 250 kW
5 Przecinek skrzyżowy Dwa noże, latające w przeciwieństwie do cięcia
Mechanizm cięcia
6 Sposób sterowania AC, CNC i PLC
7 Silnik napędowy a. Silnik odwijania: 30 kW prądu przemiennego b. Silnik wyrównania: 75 kW prądu przemiennego

c. Serwomotor z nożykami obrotowymi:

90 kW AC

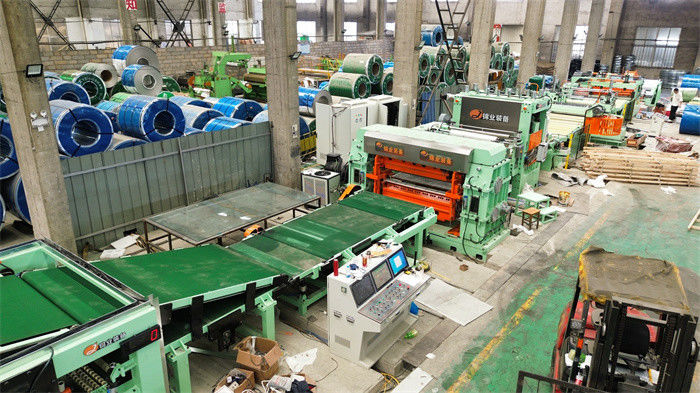

Skład:

  Pozycja Kty
1 Stacja załadunku 1
2 Pojazd do ładowania 1
3 Odwieszki 1

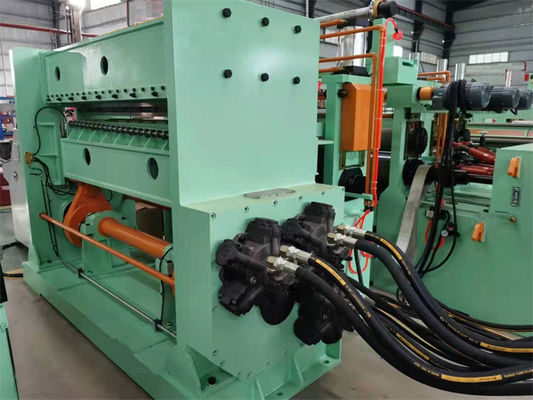

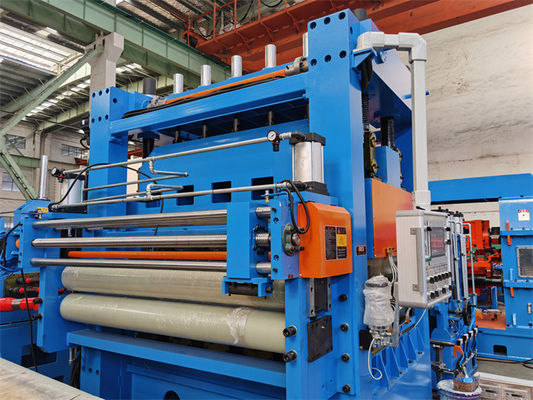

4 Precyzyjna maszyna do wyrównania poziomu (19 walców) 1
5 Urządzenie serwo zasilające (w tym urządzenie laminujące) 1
6 Rotacyjny szybki motorociąg 1
7 Trzystopniowy przenośnik pasowy 1
8 1stAutomatyczna maszyna do zbierania arkuszy 1
9 2dAutomatyczna maszyna do zbierania 1
10 System hydrauliczny 1
11 System pneumatyczny 1
12 System smarowania 1
13 System elektryczny 1
