Grubość 0,5-1,2 mm Dwa stojaki Odwracalny tandemowy młyn na zimno 300 m / min 850 mm AGC
Grubość 0,5-1,2 mm Dwa stojaki Odwracalny tandemowy młyn na zimno 300 m / min 850 mm AGC
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
Tandem Rev-850
Trading Properties
MOQ
1 zestaw
period for dispatch
180 -240 dni
payment method
T/T
Product Details
Podkreślić:
Odwracalny tandemowy młyn na zimno
,tandemowy młyn na zimno o grubości 1
,2 mm
Name:
Dwustanowiskowa tandemowa odwracalna maszyna do zimnego mielenia
Material:
stal węglowa, stal stopowa, HRPO, stal nierdzewna
Input Thickness:
1,7-3,0 mm
Finished Thickness:
0,5-1,2 mm
Strip Width:
600-750mm
Coil Load:
15T
Rolling Speed:
400m/min
Press Up:
Hydrauliczne AGC
Rolling Process:
Odwracalny
Recoiling Tension:
85KN
Rolling Force:
850T
Recoil Mandrel:
508 mm
Total Power:
2800KW
Land Area:
25m x 15m
Product Brief
Młyn na zimno z dwoma stojakami i tandemem (300 obr./min, 850 mm AGC) Odwracalna walcownia zimna ma zalety niższej inwestycji, mniejszej przestrzeni, zmiennych grubości i wad mniejszego stopnia redukcji grubości, mniejszej produkcji skali, niższego procentu wydajności w porównaniu z walcownią ...
Product Description

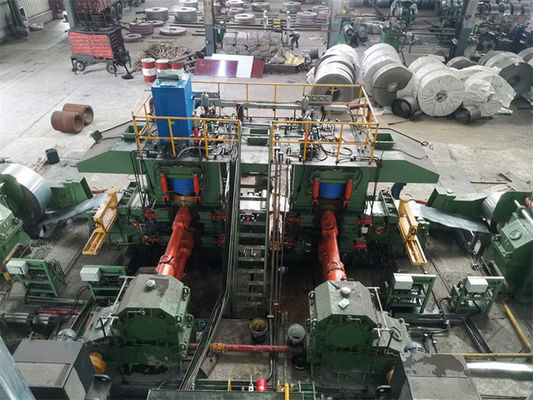

Młyn na zimno z dwoma stojakami i tandemem (300 obr./min, 850 mm AGC)
- Odwracalna walcownia zimna ma zalety niższej inwestycji, mniejszej przestrzeni, zmiennych grubości i wad mniejszego stopnia redukcji grubości, mniejszej produkcji skali, niższego procentu wydajności w porównaniu z walcownią tandemową.
- Tandemowa walcownia zimna ma charakter ciągłego walcowania, w jedną stronę od rozwijania do zwijania i pracy bez przerwy, klient może uzyskać produkcję na dużą skalę i wyższą wydajność.
- Gdy taśmy stalowe są długie i dużo, redukcja grubości wynosi od 2 do 4 przejść, dwustronny młyn na zimno wymaga taśmy stalowej tam i z powrotem 2 lub 3 razy, podczas gdy dwugłowicowy młyn tandemowy nie jest w stanie, ale 4-głowicowy młyn na zimno nie jest w pełni wykorzystany używany, lepszym rozwiązaniem jest dwugłowicowa dwugłowicowa dwugłowicowa walcarka nawrotna do walcowania na zimno.
- Inwestycja to tylko jedna dodatkowa głowica walcarki na zimno, wydajność to walcowanie tandemowe z dwiema głowicami, 3 lub 4 przejścia jedno walcowanie wsteczne, elastyczne opcje, wyższa produkcja, mniejsze zużycie energii, mniejsze zajmowanie terenu.
- Elektryczny system sterowania jest zaawansowany technologicznie i precyzyjny, obejmuje nie tylko tradycyjny tandemowy system walcowania na zimno, ale także technologię odwrotnego walcowania na zimno.
- Linia młynów nawrotnych z dwiema głowicami wymaga precyzyjnego projektowania i produkcji mechaniki, reprezentując poziom precyzji produkcji zakładu walcowania na zimno.
Konfiguracja
- Hydrauliczny układ AGC sterowany jest dwustopniowym komputerem.Ma nie tylko funkcje stałej szczeliny rolkowej, stałej siły walcowania, wstępnej kontroli / monitorowania grubości, ale także ma AGC napięcia.
- Główna walcownia oraz lewa i prawa zwijarka są napędzane przez kompletny zestaw sterowanych elektronicznie silników prądu stałego firmy Siemens.(Konstrukcja mieszana), zasilacz SCR
- Walcarka posiada hydrauliczny układ ciśnieniowy, hydrauliczny układ regulacji pompowania, układ regulacji pchania bocznego, dodatnią i ujemną rolkę gnącą rolki pośredniej, układ smarowania procesowego i układ smarowania urządzeń
- Lewe i prawe zwijarki przyjmują solidny bęben o dużym napięciu, cyfrowe sterowanie napięciem
- Blokowanie procesu produkcyjnego i alarm błędu jednostki są kontrolowane przez programowalny sterownik logiczny (PLC) w celu realizacji automatyzacji procesu produkcyjnego.
- Walcarka ma pełne ciśnienie hydrauliczne.Posiada funkcje kontrolne kontroli drugiego przepływu pełnego skoku, kontroli regulacji odchylenia, automatycznej kontroli obciążenia wstępnego, wstępnej kontroli grubości AGC, monitorowania grubości AGC, AGC napięcia/prędkości, kontroli kompensacji przyspieszenia i opóźnienia AGC, kompensacji mimośrodowości rolki i bazy danych procesu walcowania , wyświetlanie danych i kontrola działania, funkcja śledzenia jakości produktu, automatyczne rejestrowanie danych z dużą prędkością, automatyczne generowanie raportów, alarm i nagrywanie usterek.Nagrywanie i inne funkcje zarządzania procesem.
- System wykrywania, wyświetlania i sygnalizacji awarii parametrów procesu i kluczowych parametrów urządzeń
- Do smarowania procesowego stosuje się układ chłodzenia emulsji oraz układ precyzyjnej filtracji.
- W walcowniach instalowane są systemy zabezpieczeń, takie jak zabezpieczenie przed przeciążeniem, zabezpieczenie przed zerwaniem taśmy oraz parkowanie awaryjne.
- Twarde koła zębate w jodełkę (klasa dokładności 5) są stosowane w lewych i prawych zwijarkach i maszynach głównych.SKF, FAG, TIMKEN są używane do łożysk wałów o dużej prędkości, a fabryka łożysk Harbin / Wafangdian / Luoyang do łożysk wałów o małej prędkości.
- Jednostka przyjmuje dwustopniowe sterowanie komputerowe w celu realizacji kontroli procesu produkcyjnego jednostki.Jednostka posiada kalkulację harmonogramu kroczącego, dystrybucję przejazdów, regulację i optymalizację parametrów.Parametry procesu w czasie rzeczywistym i wykrywanie klucza, wyświetlanie i alarm
- Szybka regulacja wysokości linii toczenia za pomocą nachylonego klina i stopnia
- Szybka zmiana rolki roboczej rolki pośredniej (około 8 minut)
- Jednostka przyjmuje importowany prędkościomierz laserowy, aby zrealizować drugą kontrolę przepływu i poprawić szybkość gotowego produktu, zachowując jednocześnie enkoder do pomiaru prędkości
- Napięcie jednostki jest mierzone bezpośrednio za pomocą importowanego tensjometru, sterowania w pętli zamkniętej i wyświetlacza cyfrowego
850 Dwie głowice AGC Odwracająca walcownia zimna.
| Parametry cewki stalowej | |
| materiał stalowy |
zwykła stal węglowa, stal niskostopowa, HR czarna, HRPO |
| Przychodzący pasek cewki SS | 600-750mm x 1,5-3,0mm |
| Przychodzące cewki SS | Średnica wewnętrzna 508 mm, średnica zewnętrzna 2000 mm, 10 ton |
| Walcowana na zimno wykończona taśma cewki SS | 600-750x 0,50-1,2 mm |
| Parametry walcarki wstecznej | |
| Prędkość walcarki | Maks. 400 m/min |
| Siła toczenia | Maks. 8500 KN |
| Cofające się napięcie | Do 85KN |
| Specyfikacja walca roboczego. | Ф175 -185 x 850 mm |
| Specyfikacja rolki zapasowej. | Ф700-730 x 830 mm |
| Moc silnika głównego | 430 kW x 4 |
| Moc silnika odrzutu | 430 kW x 2 |
| Sterowanie elektryczne | Hydrauliczne AGC, sterowniki DC Siemens RA80, PLC, system grubościomierza rentgenowskiego |
| Warunki płynne | Smarowanie rzadkim olejem przekładni, smarowanie olejem gazowym gniazd łożysk, stacji hydraulicznych, układ chłodzenia procesu walcowania |
| Automatyczna zmiana rolek | Silnik hydrauliczny i napęd cylindra, aby zrealizować automatyczną wymianę rolek |
