Precyzyjna maszyna do cięcia linii do cięcia stali nierdzewnej 2 x 850
Zaprojektujemy i wykonamy linię cięcia cewki ze stali nierdzewnej o pojemności 0,2-2 x 850 dla klienta z poniższymi znakami:
1. Wykręcacz podnośnik z napięciem tylnym
2. Przycisnąć deflektor rolka i obcięcie
3. Dwie otwory pętli przed i po strzyżaczu
4. Laminat folii przed przecinaniem
5. pionowy obrójnik złomu online
6. Napęd płyty i separator
7 Podwójny odwrotnik z mandrelem

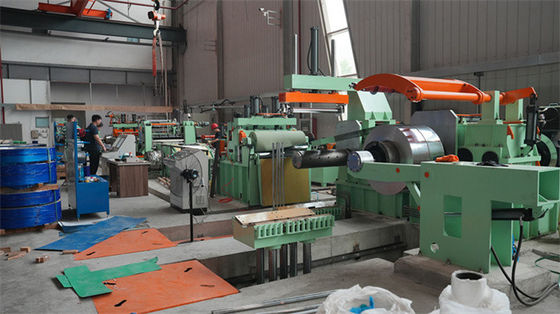

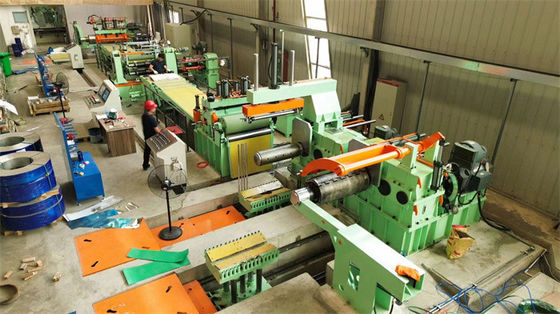

W jednej linii tnącej stali głównymi jednostkami są maszyna rozwijająca, maszyna tnąca i maszyna odwracająca.
- Maszyna do rozwijania: załadowanie stalowej cewki na cewko rozwijania, otwarcie głowicy cewki i rozwijanie cewki w procesie cięcia.

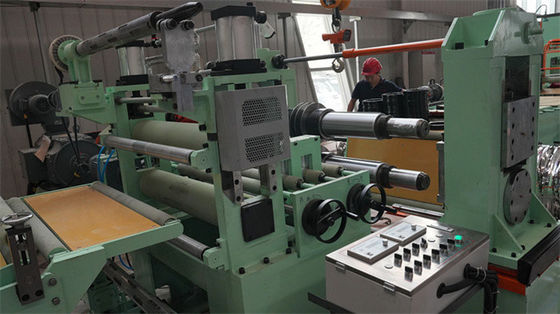

- Maszyna do przecinania: podwójne łoki do noszenia okrągłych noży obrotowych do podłużnego przecinania taśmy stalowej, silnik i skrzynia biegów napędzają oba łoki,przyciski do dołu górnego łuku regulowane są za pomocą silnika i narzędzia roboczego.
Narzędzia do cięcia obejmują kołowe noże, stalowe rozstawki między nożami i poduszki do prowadzenia pasów szczelinowych prosto z cięcia.
Dokładność pręgacza jest bardzo ważna, dwa rogi muszą być równoległe, noże i odległości muszą być precyzyjne.
Zmiana noży: otwarte działanie boczne stanowisko szliterowe, montaż narzędzi na dwóch ławkach.Dwie głowice szliterowe lub obracające się ławki wieżycy pozwalają na niezawieranie instalacji narzędzi i oszczędzanie czasu bezczynności.
- Maszyna odwracalnia: zwinąć paski szczeliny na węzle odwracalnika, obejmuje separator prasowy, węzle rozszerzające, silnik napędowy i skrzynkę biegów, ramię wsparcia, pchacz.
W przypadku wywijania cienkich blach, odbiór jest bezszwowy, aby chronić taśmy stalowe wewnątrz warstw.
Wsteczne taśmy stalowe są porządne w warstwach i krawędziach, teleskop w zakresie 0,5 mm
Cienka maszyna do cięcia arkuszy wymaga szybkiego cięcia 120m/min, 150m/min, 200m/min, w ten sposób około pół godziny może przeciąć jedną cewkę, plus
Efektywny mechanizm jest zorganizowany w celu skrócenia czasu pracy, czas ładowania, przędzenia i rozładunku może być zakończony w ciągu 10 minut, co 8 godzin można przeciąć 10 cew (10 cew x 15T = 150T).
Parametry:
| Przecinek przecinkowy 0,25 - 2,0 X 850 200 mpm |
Parametry |
| Pojawiły się stali |
ID508mm, 610mm, OD1800mm, masa cewki 15T |
| Pozostałe, z wyłączeniem: |
ID508mm, OD1800mm, masa cewki 15T max |
| Szerokość cewki macierzystej |
300-850 mm |
| Szerokości cewki dla dzieci |
20 mm -600 mm |
| Liczba cięć |
1 mm x 30 szczelin; 2 mm x 15 szczelin |
| Główne silniki |
Ścinkacz 110 kW + zwojownik 132 kW |
| Noż do cięcia |
ID205 x OD320 x 10/15 mm SKD11 HRC58-61 |
| Włócznik odkrętu |
Włókna bez szwu |
| Opcjonalnie |
Szybko wymieniające się przecinarki, rozładowujące skrzyżowanie |
| Prędkość przecinania |
0-100-200 mpm regulowane |
| Konfiguracja |
Siemens PLC, Inovance VFD, zawory Vitory |
| Precyzja cięcia |
Szerokość szczeliny ±0,1 mm; przechylenie ±0,1 mm/m; bur 5% grubości; grób odbicia <0,5 mm |
Układ:
