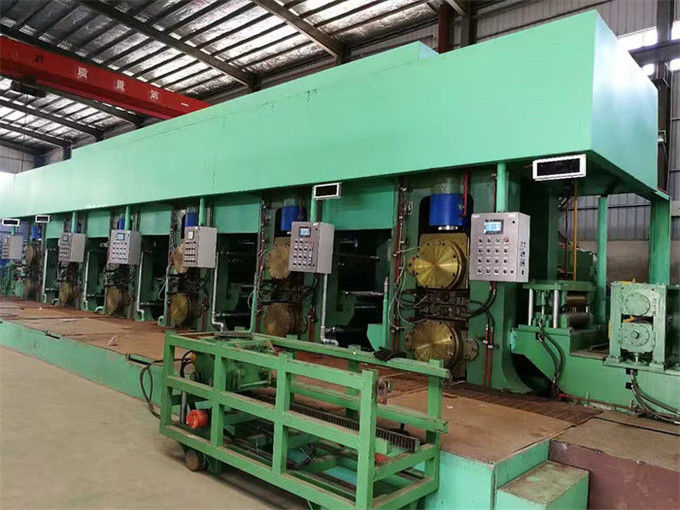

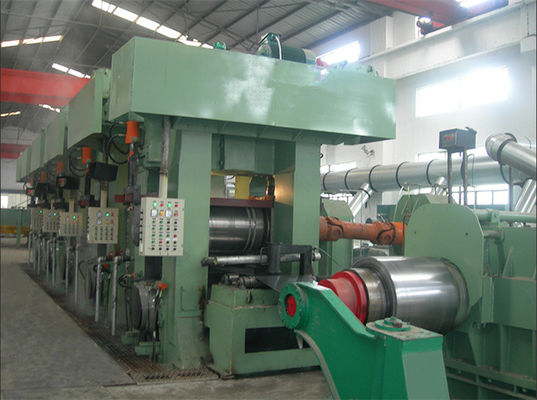

High Speed 4Hi 6Hi Sześć stojaków Tandem Cold Mill Line 750
Product Details
6Hi Six Stands Tandem Cold Mill
,Tandem Cold Mill Line 550
,High Speed 4 hi walcownia
High Speed 4Hi 6Hi Sześć stojaków Tandem Cold Mill Line 750
Kompozycja
- Hydrauliczny rozwijacz rozprężny
- Nożyce hydrauliczne, stół spawalniczy
- Poziomy akumulator spiralny
- stół do obróbki wejściowej (w tym rolka napinająca)
- 4hi 6hi frezy, 1#-2#-3#-4#-5#-6#
- Hydrauliczne urządzenie do wymiany rolek podtrzymujących (6 zestawów)
- urządzenie do zmiany rolek roboczych (2 zestawy)
- stół do przetwarzania wyjściowego (nożyce hydrauliczne)
- samochód rozładowujący cewkę
- Układ hydrauliczny o normalnym ciśnieniu
- Układ hydrauliczny AGC 1 zestaw
- Układ smarowania olejowo-gazowego 1 zestaw
- stacja smarowania cienkim olejem 1 zestaw
- Stacja smarowania procesowego (przygotowuje klient)
- Elektryczny system sterowania 1 zestaw
- system grubościomierza, 2 zestawy
Pływ:
Uncoiler → Ścinanie, stół spawalniczy → Poziomy akumulator spiralny → Stół do obróbki wejściowej (w tym rolka napinająca) → 1 # 4hi młyn → 2 # młyn → 3 # młyn → 4 # młyn → 5 # młyn → 6 # młyn→stół do obróbki wyjściowej (w tym ścinanie) → odrzutnik → samochód rozładowujący cewkę
Parametry:
| Surowiec |
| Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE |
| granica plastyczności ≤ 360 N/mm2 wytrzymałość na rozciąganie ≤ 610 N/mm2 |
| 2-3mm grubości x (550-650)mm szerokości |
| ID508mm OD1800 maks. 10T |
| Ukończony produkt |
| 0,25 -1,0 mm x 500 -650 mm |
| ID508 X OD1800 x 10T |
| 750 4Hi 6hi 6 głowic Tandem Mill |
| Walec roboczy φ180-φ170×750mm |
| φ650~Rolki podtrzymujące φ620×730mm |

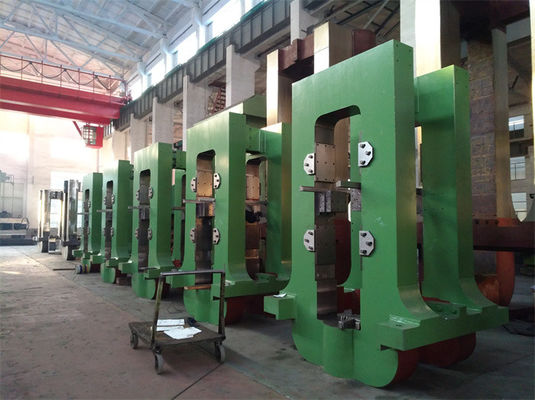

| kolumny młyna: 400mm x 460mm |
| Cylinder hydrauliczny AGC: D700/500×80mm |
| Silnik główny: 850KW x 6 zestawów |
| Wał napędowy: SWC390-1700 |
| Maksymalna siła toczenia: 6500KN |
| Maksymalny moment obrotowy: 55KN.M |
| Prędkość toczenia: maks. 560m/min |
Układ hydrauliczny AGC:
- Serwozawór elektrohydrauliczny: instytucja 609, zbiornik oleju i rury ze stali nierdzewnej.
- Obejmuje pompę, zbiornik, chłodnicę, filtr, akumulator energii, grzałkę, grupy zaworów, czujnik przemieszczenia, czujnik ciśnienia, oprogramowanie AGC i szafkę komputerową itp.
- Ciśnienie w układzie: 31,5 MPa
- Ciśnienie robocze ≤18-21MPa regulowane bezstopniowo
- Maksymalna prędkość wciskania
- 46# przeciwzużyciowy olej hydrauliczny
- Czystość oleju w układzie: NAS7
- Temperatura oleju: 45 ± 10 ℃
- Czystość filtrowania oleju w rurociągach: 10um
- Czystość filtra oleju przed serwozaworem: 3um
- Czystość filtrowania oleju powrotnego: 10μm
- Zużycie wody chłodzącej: 11m3/h
- Ciśnienie wody chłodzącej w obiegu: 0,4 MPa
- Grzejnik elektryczny: 3×2kW
Elektryczny system sterowania:
- Siemens 6RA80 2-mostowy 4-kwadrantowy system regulacji prędkości słabego magnesu, sterowanie odpowiedzią programowania PLC firmy Siemens.
- Kabel optyczny lub kabel profibus łączą moduły w celu realizacji komunikacji, z dołączonym napięciem.
- Stałe naprężenie zwijania wraz ze wzrostem średnicy zwijania i śledzenie naprężenia.
- Jedna główna szyba, dwa panele operatorskie, panel wspornikowy na frezarce 1#, z wyświetlaczem prądu, prędkości i napięcia.
- System sterowania obejmuje programowalny sterownik, ekran dotykowy, pompę, siłownik, kontrolę sygnału itp., aby pokazać parametry maszyny, stan pracy i analizę błędów, z czujnikami ciśnienia i położenia włączonymi w pętlę sterowania.
- Pojawia się usterka, zapala się i brzmi alarm, aby przypomnieć, a 5 minut później pojawia się nieprawidłowy sygnał
