Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114

Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114
Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114 Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114

Duży Obraz :  Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: Jinye
Numer modelu: HG 114
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: 5 x 40HC
Czas dostawy: 120-150 dni
Zasady płatności: T/T
Kontakt

Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114

Opis
Nazwa: Linia do spawania rur stalowych o wysokiej częstotliwości z prostym szwem Wejście: Stal HR CR, taśmy ze stali ocynkowanej
Wyjście: Rury Φ60~Φ114 Szybkość produkcji: 30- 80m/min
Powierzchnia terenu: 70m x 8m spawacz wysokiej częstotliwości: Półprzewodnikowy 400KW
Ciąć: Piła do cięcia much Obróbka: Rolki Cr12, H13
Technologia formowania: 7 + 5 poziomych rolek wałek rolkowy: Poziomo 100mm
Podkreślić:

Maszyna do produkcji rur ERW o wysokiej częstotliwości

,

maszyna do produkcji rur ERW HG 114

,

linia do spawania rur

Linia do spawania rur stalowych o wysokiej częstotliwości z prostym szwem (HG 114)



Odwijanie → Prostowanie taśm → Stół do ścinania i spawania → Akumulacja → Poziomowanie → Formowanie → Zgrzewanie HF → Gratowanie (zewnętrzne) → Natryskiwanie cynku → Chłodzenie → Rozmiar → Prostowanie rur → Cięcie → Rozładunek



Pozioma rama rolkowa i pionowa rama rolkowa:

Imię Sekcja Ilość średnica wału Materiał Leczenie
Pozioma rama rolowana Jednostka formująca 7 Φ100mm 40Cr Hartowanie HF
Jednostka rozmiaru 5 Φ100mm 40Cr Hartowanie HF



Imię Sekcja Ilość średnica wału Materiał Leczenie
Pionowa rama rolowana Jednostka formująca 9 Φ50mm 40Cr Hartowanie HF
Jednostka rozmiaru 5 Φ50mm 40Cr Hartowanie HF



Sepcyfikacja linii do produkcji rur HG 89:

Surowiec
stal niskowęglowa, stal niskostopowa, HR lub CR.
Wytrzymałość na rozciąganie: σb≤600Mpa
Granica plastyczności: σs≤315MPa
2.0-5.0x400mm, ID508mm OD1800mm, 8T
Gotowe rury

Okrągły rozmiar rury: Φ60mm ~ Φ114mm * 4mm ~ 5mm
Kwadratowy, prostokątny rozmiar rury: 50 × 50 mm ~ 100 × 100 mm * 4 mm ~ 4,5 mm

    40×60mm~80×120mm * 4mm~4,5mm
Długość produkcji: 4 ~ 10 m (może być zaprojektowana na życzenie klienta)
Precyzja długości cięcia: ± 3 mm (za pomocą piły komputerowej z gorącym tarciem)
Parametry maszyny

Odwijak, rozprężanie hydrauliczne, hamulec pneumatyczny, obciążenie 8T

Otwieracz i prostownica do cewek: 15KW
Urządzenie do zgrzewania ścinająco-doczołowego, automatyczne 16-400A
Akumulator spiralny, 5,5m, zasilanie 120m/min, 55KW

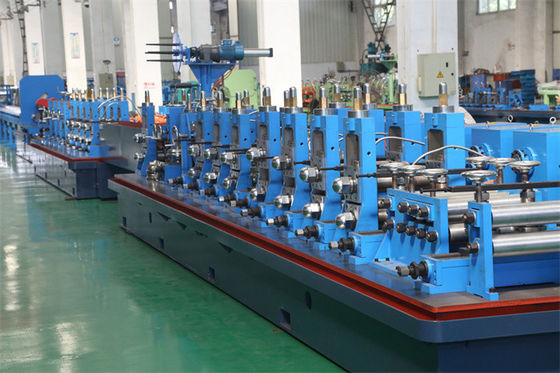

Jednostka formująca i formatująca, 160 kW x 2 DC, 7+5 rolek poziomych, 9+5 rolek pionowych, dwie 4-rolkowe głowice tureckie.

prowadnica szwu (typ głowicy tureckiej), rolka dociskowa 3 rolki, 2 noże do skrobania.

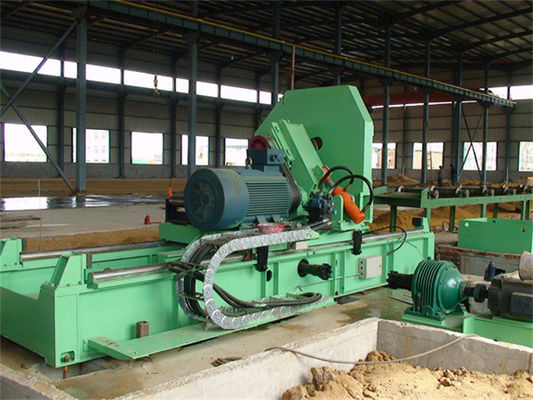

Latająca piła z gorącym tarciem, brzeszczot Φ700×90×4,0, 65KW
Wybiegany stół, dostępny automatyczny układacz i pakowacz 4KW.
4Spawarka HF 00KW, 1 kpl
Rolki, zgodnie z rozmiarami rur klientów
Całkowita moc instalacji: 800KW
Prędkość linii: 80m/min


Specyfikacja maszyn do rur ERW:

Model Wielkość rury Spawacz wysokiej częstotliwości (KW) Moc silnika (KW) Prędkość (m/min)
Фmm x mm
HG16 Ф(7-20) x (0,2-0,5) 60 22 80-140
HG25 Ф(8-32)x(0,35-1,3) 100 45 70-130
HG32 Ф(15-50) x (0,6-2,0) 150 110 60-120
HG50 Ф(20-63)x(0,8-2,5) 200 160 50-100
HG63 Ф(20-76)x(0,8-3,0) 250 200 30-90
HG76 Ф(25-80) x (1,2-4,0) 300 110x2 30-80
HG89 Ф(32-102)x(1,5-4,5) 300 132x2 30-80
HG114 Ф(38-127) x (1,5-4,5) 300 160x2 30-70
HG125 Ф(50-165)x(2,0-5,0) 400 185x2 20-60
HG165 Ф(76-165)x(2,0-6,0) 600 200x2 15-50



Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114 0Maszyna do produkcji rur ERW o wysokiej częstotliwości Stalowa linia do spawania rur z prostym szwem HG 114 1
