Super precyzyjna maszyna do cięcia cienkiej gabaryty dla przemysłu baterii litowo-jonowych

Super precyzyjna maszyna do cięcia cienkiej gabaryty dla przemysłu baterii litowo-jonowych
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
(0,1-1)x1250
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
120-150 dni
payment method
L/C, T/T
Supply Capacity
20 zestawów rocznie

Product Details

Podkreślić:

Przemysł akumulatorów litowo-jonowych

,

Przecinek cienkiego rozmiaru

,

Super precyzyjna linia cięcia

Name: Maszyna do cięcia wzdłużnego z cienką linią Super precyzja
Material: Stal elektryczna krzemowa CRGO, CRNGO
Sheet Thickness: 0,1-1 mm
Sheet Width: 300-1250mm
Slitting Speed: 0-250 obr./min
Slitting Quantity: 40 pasków
Slit Width Tolerance: +/- 0,05 mm
Total Power: 300KW
Land Area: 25m x 8m
Slitter Arbor: 180mm
Recoil Mandrel: 508mm
Tension Station: para rolek PU
Product Brief
Maszyna do cięcia wzdłużnego cienkowarstwowego Super precyzja dla przemysłu akumulatorów litowo-jonowych Super precyzyjna, superszybka linia do cięcia cienkich blach pokazuje wydajność naszej firmy, prędkość może wynosić maksymalnie 300 m/min, super precyzja oznacza, że ​​paski nacinane są liniowe, ...
Product Description

Maszyna do cięcia wzdłużnego cienkowarstwowego Super precyzja dla przemysłu akumulatorów litowo-jonowych



Super precyzyjna, superszybka linia do cięcia cienkich blach pokazuje wydajność naszej firmy, prędkość może wynosić maksymalnie 300 m/min, super precyzja oznacza, że ​​paski nacinane są liniowe, małe zadziory, tolerancja szerokości szczelin w granicach 0,05 mm, grubość może być bardzo cienka do min. 0,05 mm, chociaż zwykle powyżej 0,10 mm. Zapraszamy do podania konkretnych wymagań, a następnie możemy zaproponować Ci maszynę.



Pismo:

  1. Siodło do przechowywania kręgów: umieść cewkę na siodle, wózek na szpule (wózek) może podjechać pod cewkę i podnieść ją, co skraca czas pracy suwnicy i pozwala uniknąć uszkodzenia stalowej cewki, jeśli dźwig bezpośrednio umieści cewkę na wózku.
  2. Wózek do załadunku zwojów: albo wózek z wężownicą podłogową, albo z wnęką, zapewniający efektywny załadunek zwojów na trzpień rozwijający.

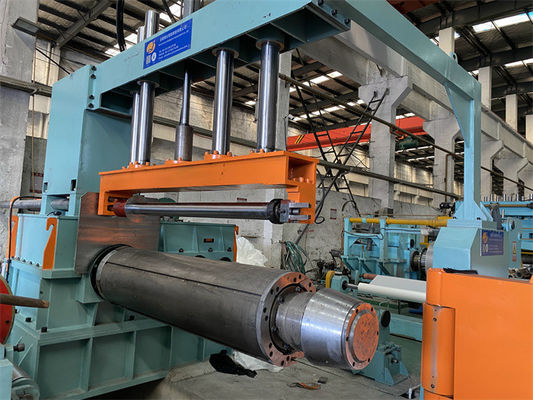

  3. rozwijacz jednotrzpieniowy: hydrauliczny trzpień rozprężny odpowiedni dla trzpienia bez szwu o średnicy 508 mm, z możliwością montażu dodatkowych segmentów lub tulei gumowej w celu odwijania większych cewek ID. Obciążenie trzpienia zmienia się w zależności od wymiarów cewek metalowych.
  4. Ramię prasy trakcyjnej głowicy cewki, płyta odgarniająca obieraczki: współpracują ze sobą, aby otworzyć głowicę cewki i wysłać do podajnika ściskającego.
  5. Podajnik zaciskowy (typ jezdny): podczas nawlekania wysyłamy głowicę cewki do przodu do krajarki, w trybie automatycznym, synchronicznie z krajarką, w sposób ciągły wysyłając pasek do pętli akumulatora.
  6. 1 # pierwsza pętla akumulatora w ziemi: automatyczny mostek podnoszący łańcuch silnika w górę i w dół, umożliwiający przechodzenie cienkiej blachy podczas etapu gwintowania, w trybie automatycznym, gromadź stalowy wyzwalacz w zagłębieniu pętli, aby zsynchronizować podawanie zacisku i prędkość cięcia wzdłużnego, z elektrycznymi oczami na ścianach studzienki w celu uzyskania informacji zwrotnej.
  7. Rolki dociskowe i prowadnica boczna (typ jezdny): do poziomego i pionowego prowadzenia taśmy stalowej na środku maszyny do cięcia wzdłużnego. automatyczne dopasowanie prowadnicy bocznej do szerokości taśmy stalowej.

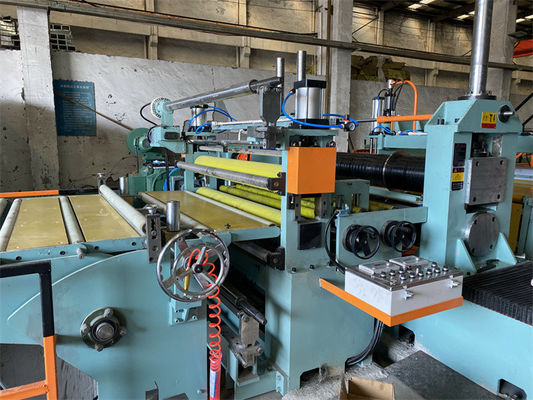

  8. Krajarka: zawiera parę równoległych wałów noży, jeden ruchomy stojak krajarki, jeden stały stojak krajarki, mechanizm przykręcany, napęd i przekładnię sterowane przez sterownik prądu przemiennego.
  9. Zwijarka złomu krawędziowego: oddzielny złom wiatrowy w trybie offline, złom swobodnie wpada do dołu.
  10. 2# zagłębienie pętli akumulatora: ta sama konstrukcja z 1 zagłębieniem akumulatora, aby zagwarantować synchroniczną prędkość cięcia i odrzutu, paski szczelin nigdy nie zaplątują się w pętlę.
  11. Jednostka pomiaru naprężenia i prędkości: hydrauliczny filc wełniany i podwójny naciąg rolkowy, zapewniający odrzut, kodowanie mierzące prędkość linii przed odwinięciem.
  12. Rolka odchylająca i separator wstępny: przed odrzutem oddzielić stalowe taśmy w kolejności i kierunku pasków prowadzących do zaciskacza trzpieniowego odrzutu.
  13. Oddzielenie ramienia od odrzutnika: trzpień bez szwu zapewniający dobry odrzut, różnica krawędzi ± 0,05 mm.
  14. Elektryczny system sterowania: PLC do sterowania linią cięcia wzdłużnego pracującą z dużą prędkością 300 m/min.

Parametry:

Linia do cięcia wzdłużnego 0,1 -1 X 1250 250 m/min Parametry
Nadchodzą stalowe cewki ID508mm, 610mm, OD1800mm, masa cewki 20T
Gotowe cewki dla dzieci ID508mm, OD1800mm, masa cewki 20T max
Szerokość cewki matki 300-1250 mm
Szerokość cewek dla dzieci 10 mm -100 mm
Liczba nacięć 40 szczelin
Główne silniki Krajalnica 110KW + Odwijak 132KW
Nóż do krajania ID205 x OD320 x 8/10 mm SKD11 HRC58-61
Trzpień odrzutnika Bezszwowy trzpień
Fakultatywny Szybka wymiana krajarek, rozładunek kołowrotu
Prędkość cięcia Regulacja w zakresie 0-150-250 obr./min
Konfiguracja PLC, napęd Inovance, zawory Rexroth
Precyzja cięcia

Szerokość szczeliny ±0,05 mm; Pochylenie ±0,05 mm/m;

wiertło 3% grubości; garb odrzutu <0,3 mm
