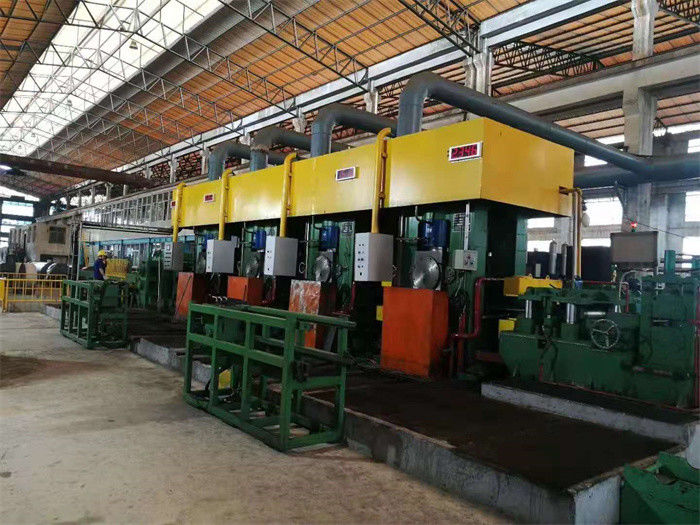

Wysoce precyzyjna hydrauliczna walcarka AGC do walcowania na zimno Odwracalny tandem
Wysoce precyzyjna hydrauliczna walcarka AGC do walcowania na zimno Odwracalny tandem
Wysoce precyzyjna hydrauliczna walcarka AGC do walcowania na zimno Odwracalny tandem

Wysoce precyzyjna hydrauliczna walcarka AGC do walcowania na zimno Odwracalny tandem

Wysoce precyzyjna hydrauliczna walcarka AGC do walcowania na zimno Odwracalny tandem
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
SS750
Trading Properties
MOQ
1 zestaw
Packing
5 x 40HC
period for dispatch
120-180 dni
payment method
T/T

Product Details

Podkreślić:

Hydrauliczna maszyna do walcowania na zimno AGC

,

wysoce precyzyjna maszyna do walcowania na zimno

,

odwracalna walcarka tandemowa

Name: Precyzyjna hydrauliczna walcownia AGC do walcowania na zimno
Material: Stal węglowa, stal nierdzewna, metale nieżelazne
Input Thickness: 2-3 mm
Finished Thickness: 0,2-1,8 mm
Strip Width: 500 mm
Coil Load: 10T
Rolling Speed: 400m/min
Press Down: Hydrauliczne AGC
Rolling Process: Odwracalny
Recoiling Tension: 55KN
Rolling Force: 5000KN
Land Area: 13m x 13m Rewers
Product Brief
Wysoce precyzyjna hydrauliczna walcarka AGC do walcowania na zimno, odwracalna lub tandemowa Walcarka hydrauliczna AGC staje się coraz bardziej popularna w branży walcowania taśm metalowych ze względu na wysoką precyzję, dużą prędkość i wysoką automatyzację Śruba walcowni ma opcjetyp mechaniczny i ...
Product Description

Wysoce precyzyjna hydrauliczna walcarka AGC do walcowania na zimno, odwracalna lub tandemowa



Walcarka hydrauliczna AGC staje się coraz bardziej popularna w branży walcowania taśm metalowych ze względu na wysoką precyzję, dużą prędkość i wysoką automatyzację



Śruba walcowni ma opcjetyp mechaniczny i typ hydrauliczny AGC,

  • typ mechanikaskłada się z silnika, reduktora prędkości, hamulca, ślimaka, sferycznej podkładki itp.górny walec można regulować szybko i często z dużym skokiem i bez obciążenia tocznego, prostszą konstrukcją i łatwiejszą konserwacją, złożonym układem przeniesienia napędu i niższą czułością, nie nadaje się do walcowania z dużą prędkością i wysoką precyzją.
  • Śruba hydrauliczna składa się z cylindra hydraulicznego, serwozaworów, układu hydraulicznego, a także liczników kontrolnych i komputerowego układu sterowania, które nie mają skomplikowanej struktury przekładni.

Prasa hydrauliczna w dół lub w górę systemu walcowni zimnejPostacie:



  1. Hydrauliczny system dociskowy AGC ze sterowaniem automatycznym, w skład którego wchodzą hydrauliczne siłowniki dociskowe, układ sterowania AGC, stacja hydrauliczna, grubościomierze, z funkcjami kontroli stałego prześwitu rolek, kontroli stałego ciśnienia oraz automatycznej regulacji pochylenia.
  2. System automatycznego sterowania komputerem CPU
  3. Ekran dotykowy HIM do dynamicznego wyświetlania, ustawiania parametrów toczenia, alarmów awarii i drukowania raportów.
  4. Cyfrowy napęd prądu stałego lub częstotliwości AC
  5. Napęd środkowych rolek (oddzielnie napędzaj górną środkową rolkę i dolną środkową rolkę.
  6. sterowanie chłodzeniem rolek podzielone na pięć stref, sterowanie przepływem zemulgowanej wody
  7. kontrola dodatniego/ujemnego zginania rolki roboczej
  8. Wstępne ustawienie transferu środkowego wałka i dodatniego sterowania zginaniem środkowego wałka
  9. zerowe ustawienie linii środkowej toczenia za pomocą klina.
  10. rolki robocze i rolki środkowe sprzęt szybkozmienny
  11. automatyczna regulacja prędkości i naciągu rolki
  12. Środki ochrony w przypadku zerwania taśmy, alarmów wypadkowych i zatrzymania awaryjnego.
  13. smarowanie olejowo-gazowe rolek roboczych, rolek środkowych i rolek podporowych.
  14. Łożyska wałeczkowe do rolek podtrzymujących
  15. Rentgenowski miernik grubości
  16. Połączenie procesu toczenia i alarmy defektów kontrolowane przez PLC
  17. Wstępne ustawienie procesu walcowania, kontrola, wyświetlanie i alarmowanie parametrów procesu walcowania i krytycznych parametrów maszyny


Wziąć600 czterorolkowa (4 wysokie) odwracalna walcarka do walcowania na zimno do taśmy stalowejdo 500 mm z przykładową konfiguracją hydrauliczną AGC.

materiał stalowy

trawione czyste kręgi HR ze stali węglowej, taśmy walcowane na zimno i wyżarzane

Przychodzący pasek cewki 350-500mm x 2-3mm
Cewki wejściowe Średnica wewnętrzna 508 mm, średnica zewnętrzna 1900 mm, 10 ton
Walcowana na zimno wykończona taśma cewki SS 350-500 x 0,30-1,5 mm
Parametry walcarki wstecznej
Prędkość walcarki Maks. 400m/min,
Siła toczenia Maks. 5000 KN
Cofające się napięcie Do 55KN
Specyfikacja walca roboczego. Ф175 x 600 mm
Specyfikacja rolki zapasowej. Ф550 x 580 mm
Moc silnika głównego 630KW
Moc silnika odrzutu 250KW
Sterowanie elektryczne Hydrauliczne AGC, sterowniki DC Siemens RA80, PLC, system grubościomierza rentgenowskiego
Warunki płynne Smarowanie rzadkim olejem przekładni, smarowanie olejem gazowym gniazd łożysk, stacji hydraulicznych, układ chłodzenia procesu walcowania
Automatyczna zmiana rolek Silnik hydrauliczny i napęd cylindra, aby zrealizować automatyczną wymianę rolek



Proces roboczy:
Odwijak 10T, podajnik szczypcowy i 5-rolkowa prostownica, 1. nawijak, 4 Hi Hydraulic AGC Reversible Mill, 2. nawijak.
