Węzły ze stali nierdzewnej serwo cięte na długość

Węzły ze stali nierdzewnej serwo cięte na długość

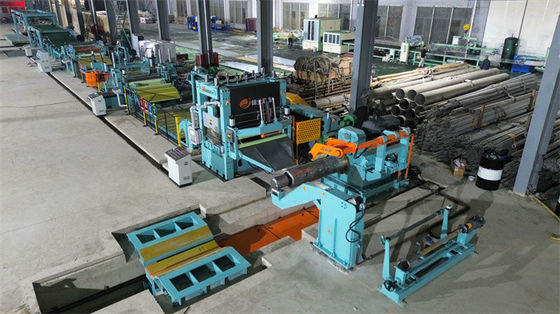

Stainless Steel Coils Servo Cut To Length Line
Węzły ze stali nierdzewnej serwo cięte na długość Węzły ze stali nierdzewnej serwo cięte na długość Węzły ze stali nierdzewnej serwo cięte na długość Węzły ze stali nierdzewnej serwo cięte na długość

Duży Obraz :  Węzły ze stali nierdzewnej serwo cięte na długość

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: Jinye
Orzecznictwo: ISO9001
Numer modelu: JY(0,3-3) x 1600
Zapłata:
Minimalne zamówienie: 1 set
Szczegóły pakowania: 4 x 40HC
Czas dostawy: 120-180 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 15 zestawów rocznie
Kontakt

Węzły ze stali nierdzewnej serwo cięte na długość

Opis
Nazwa: Linia serwo o wysokiej precyzji przycięta na długość Tworzywo: Stal nierdzewna 304, 316L
Grubość arkusza: 0,3-3 mm Szerokość arkusza: 300-1600mm
Długość arkusza: 500-4000 mm Szybkość cięcia: 30 sztuk/min x 2 m
ID cewki: 508mm, 610mm Waga cewki: 20t
Tolerancja długości: +/-0,5mm/m Płaskość: 1mm/m2
Zestawki: podwójny Cięcie: Serwowyżywienie i cięcie
Poziom wyrównawczy: 6 Wysokich 21 rolek Odwijak: pojedynczy mandrel
Podkreślić:

sus cięcia do długości maszyny liniowej

,

Maszyna serwociągnięta do długości

,

Wysoka precyzja cięcia na długość maszyny

Precyzyjna linia cięcia na długość serwo do cewek ze stali nierdzewnej z obcinaniem krawędzi

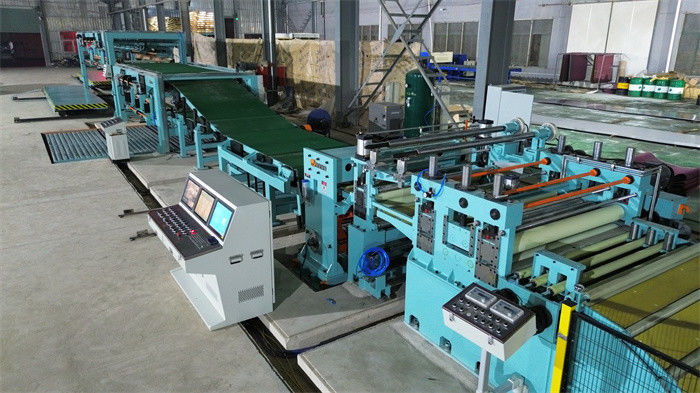

Linia cięcia na długość serwo to linia produkcyjna do cięcia cewek stalowych na długość po rozwijaniu i poziomowaniu, składająca się z rozwijarki, prostowarki, podajnika długości NC, szybkiej gilotyny serwo, podwójnych układaczy itp.



Charakterystyka

  • Proces rozwijania, poziomowania, cięcia i układania jest automatyczny, bez naprężenia rozciągającego na arkusz.
  • System sterowania to sterowanie serwo PLC i ekran dotykowy HMI, operator wprowadza długość cięcia i ilość, ustawia prędkość podawania, przełączanie automatyczne i ręczne, długość podawania, ilość sztuk, automatyczne uruchamianie, automatyczne zatrzymywanie, pauza, reset licznika, do przodu, do tyłu, gilotyna w górę, gilotyna w dół, alarm nieprawidłowości itp.
  • Ochrona powierzchni arkusza jest dobrze uwzględniona na linii cięcia na długość, np. powłoka z twardego chromu, rolki pokryte gumą PU, ramiona odbiorcze PU itp.
  • Gilotyna serwo: Silnik serwo kontroluje działanie cięcia, niski poziom hałasu i mniej rur. Serwo regulujące szczelinę ostrza z funkcją pamięci może realizować szybką regulację szczeliny ostrza. Gilotyna może działać samodzielnie, aby spełnić wymagania dotyczące sprawdzania długości online

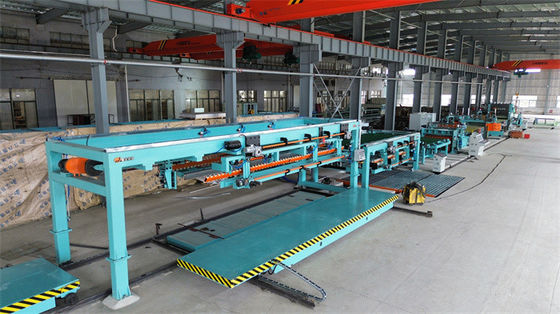

  • Układacze: Pozycje płyt przegrodowych są sterowane serwo: operator ustawia długość i szerokość arkusza na ekranie dotykowym, naciska klawisz, pozycje są automatycznie regulowane, jednocześnie można precyzyjnie regulować. Stół nożycowy opada automatycznie w trybie czujnika fotoelektrycznego lub grubości, można przełączać między dwoma trybami dla palet drewnianych lub wsparcia ramy stalowej. Korelacyjny czujnik fotoelektryczny dla ramion odbiorczych może uniknąć błędnego działania ramion spowodowanego przez papier laminowany lub folię na arkuszach.

Kompozycja

Nr Kompozycja Ilość
1 Siodło przygotowania cewki 2 pary
2 Wózek załadowczy cewki 1 zestaw
4 Rozwijarka + rolka dociskowa cewki + nawijarka papieru 1 zestaw
5 Prostownica 6hi + czyszczenie rolek roboczych 1 zestaw
6 Pętla rolkowa kaskadowa 1 1 zestaw
7 Prowadnica boczna 1 zestaw
8 Podajnik serwo NC 1 zestaw
9 Laminator folii / papieru elektrostatycznego dwustronny 1 zestaw
10 Gilotyna serwo 1 zestaw
11 Taśma transportowa + wózek na odpady 1 zestaw
11 Podwójne układacze 1 zestaw
12 Podwójne stoły rolkowe wyjściowe 1 zestaw
13 System hydrauliczny 1 zestaw
14 System pneumatyczny 1 zestaw
15 System sterowania elektrycznego 1 zestaw



Parametry

Linia cięcia na długość serwo 0,3-3 x 1600

Wydajność maszyny:

Nr Pozycja Parametry
1 Długość cięcia

Układacz 1, 300-3000mm/

układacz 2, 400-6000mm


2 Tolerancja długości cięcia L=2m≤±0,3mm(2,0mm)
3 Tolerancja długości przekątnej L=2m≤±0,5mm(2,0mm)
4 Precyzja poziomowania ≤±1,2mm/m2

5 Wysokość układania Zawiera drewno amortyzacyjne 700mm, maks. 5T.
6 Graty po cięciu Grubość ≤1 . 0mm , ≤0 . 03mm
Powyżej 1 . 0mm , graty ≤ 3% grubości
7 Precyzja układania Odchylenie między warstwami: ≤1,0mm w szerokości, ≤1,5mm w długości
Odchylenie w wysokości układania ＜3mm dla wysokości 500mm
8 Prędkość cięcia 0-60m/min
Długość arkusza (mm) ilość cięć (szt./min)
1000mm 50 szt.
2000mm 30 szt.
3000mm 20 szt.
4000mm 15 szt.
6000mm 10 szt.
9 Moc całkowita około 240KW



Węzły ze stali nierdzewnej serwo cięte na długość 0Węzły ze stali nierdzewnej serwo cięte na długość 1Węzły ze stali nierdzewnej serwo cięte na długość 2Węzły ze stali nierdzewnej serwo cięte na długość 3
