Linia do cięcia cewki z blachy aluminiowej Linia do cięcia na ścinanie do długości linii cewki

Aluminium Fly Przesunięcia Shear Cut Do Długości Linia Maszyna

Arkusze aluminiowe w zwojach (zakres 0,15-6,0 mm, arkusze aluminiowe powyżej 10 mm, a w kawałkach powyżej 25 mm) są miękkie w ciele i gładkie na powierzchni, mogą być czystym aluminium lub stopem aluminiowym.najczęściej 1xxx, 3xxx, 5xxx, 7xxx serii arkuszy aluminiowych. Różne właściwości arkuszy aluminiowych różnią się znacznie, ogólnie wytrzymałość wydajności ≥65Mpa, wytrzymałość na rozciąganie 170-305Mpa Arkusze cewkowe mogą być w stanie pełnym miękkim ((O),półtwardy ((H24), pełna twardość ((H18).

Specyfikacja arkusza spiralnego z aluminium

Właściwości arkusza aluminium:

Postacie:

Arkusz spiralna aluminiowa cięte na długość linii musi być fly cięcia typu, albo obrócające się lub przenoszących się obcięcia, cięcie nie wpłynie arkusz iść do przodu

1. nieprzerwanie ciągle spłaszczone arkusze aluminiowe bez znaku obrotowego
2. serwo-stop-go, karmienie szczypcem zaszkodzi powierzchnią arkusza, cięcie nie musi się zatrzymać.
3. system układania przyjmuje arkusz kawałek po kawałku bez krzywdy, stacker może być jeden lub dwa zestawy w zależności od prędkości linii.
4. Maszyna do wyrównania 6 hi, nadająca się do wyrównania miękkich arkuszy aluminiowych z wysoką precyzją
5. Automatyczny odwojownik w podnośniku jest wydajny i precyzyjny, nadaje się do cewki aluminiowej.

Skład

• 1.Wleśnik do przechowywania siodła, przechowywać jedną lub dwie cewki aluminiowe
• 2- Koło do ładowania cewki. Weź cewkę z siodła i załadować cewkę do rozwijania
• 3.Wykręcacz z jedną węzłem: hydrauliczny węzł rozszerzający do standardowego F508mm, hydrauliczna centralizacja regulacji, z łuszczem papieru.
• 4.Głowa cewki, płytka łopatkowa dla łuparki: do otwierania głowy cewki z odwojownika i wysyłania do podkładki
• 5.2+17 Roller Leveler: 6Hi, 2 warstwy rolników roboczych, 2 warstwy rolników środkowych i 2 warstwy rolników zapasowych, napięcie tylne jest korzystne między wyrównaniem i rozwijaniem.
• 6Akumulator do otworu lub stolik do przewodzenia: tabliczka do akumulacji w otworu w otworu w celu zapewnienia bardziej równej ciągłej pracy, stolik do przewodzenia jest również możliwy do pracy w synchronicznej obróbce obcięcia.
• 7. pary podwójnych walcowników, z servomotorem do pomiaru długości (i laminowaniem folii): pomiar długości servomotorową ((pary walcowników szczypcowych lub 2+5+2 walcowników napędzanych serwomotorem i sterownikiem),o pojemności nieprzekraczającej 10 W
• 8.Szywanie w powietrzu, z przewodnikiem śruby: częstotliwość cięcia zależy od długości blachy, cięcie hydrauliczne od dołu.
• 9. Przenośnik pasowy: przenoszenie gotowych arkuszy do stocznika
• 10.Zapasowanie: przyjmowanie arkuszy kawałek po kawałku i nagrywanie na stole podnoszącym, nagrywanie obciążenia 5T.
• 11.Płyty Samochód, stolik wywozowy: dostarczanie arkuszy, następnie pakowanie. mogą być dwa samochody, jeden pracujący, a drugi czekający.
• 12System hydrauliczny: pompa biegów o mocy 11 kW zapewnia ciśnienie 12Mpa.
• 13.Elektryczny system sterowania: jedna szafa elektryczna i dwa panele operatora ((jedna konsola do pomiaru servo, PLC, HMI i układania, jedna do rozwijania i wyrównania) z kompletnymi i bezpiecznymi funkcjami)

Parametry:

Proces układu:

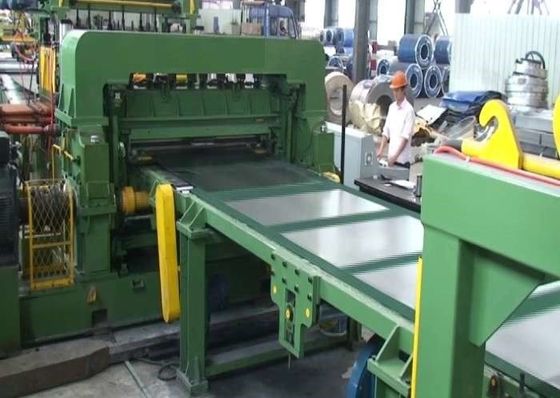

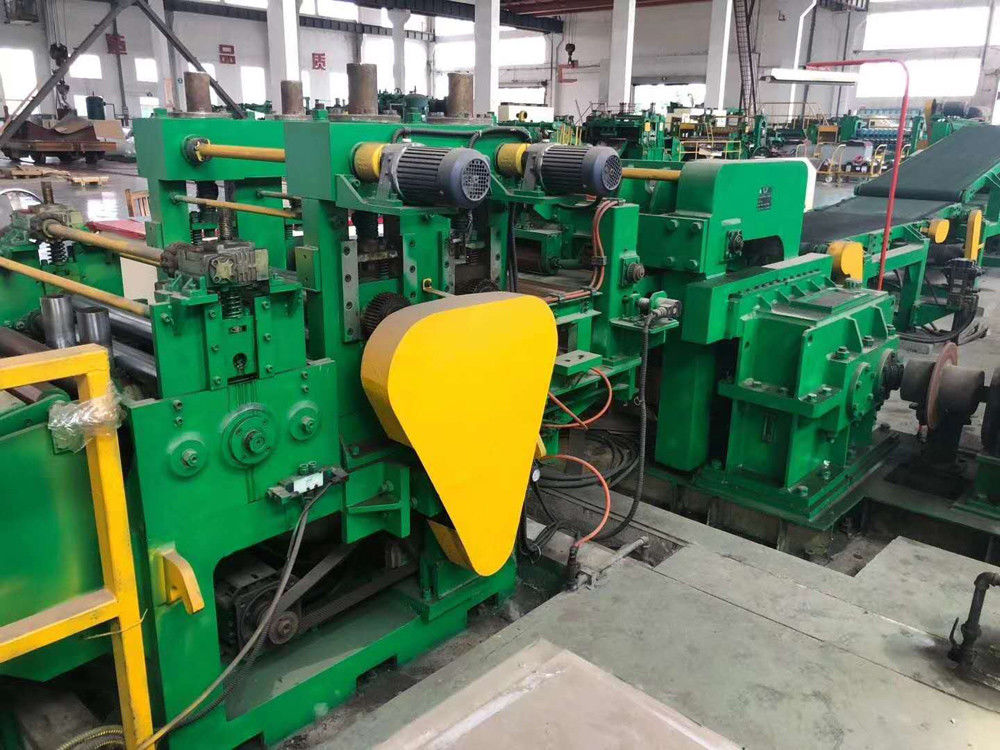

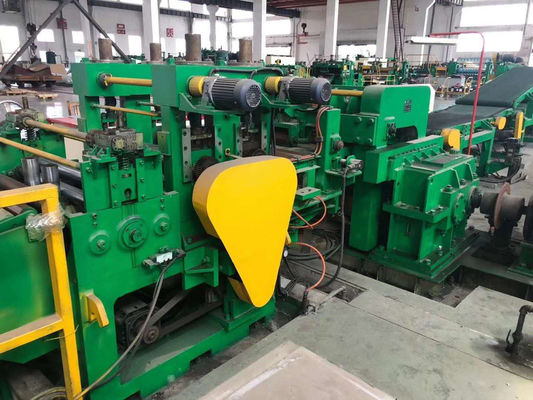

Zdjęcia:
