Wyrównanie napięcia bieżnikowego przez skórę 4Hi 0,2-1,5 X 1300
Product Details
Wykorzystanie metalu w procesie wytwarzania węgla
,Rolling Tension Leveling Mill Line 4Hi
Przejście skórne linii młyńskiej 4Hi przejście skórne 0,2-1,5 x 1300
Wprowadzenie
- Wyrób skórkowy:Wyróbkowa taśma stalowa walcowana na zimno i wygrzewana jest spłaszczana przez walcowanie w celu uzyskania wysokiej jakości kształtu płyty i poprawy jej właściwości mechanicznych.Wyróbkowa taśma może być 2Hi,4Hi walcowanie, redukcja grubości blachy jest nieco mniejsza przy mniejszym ciśnieniu walcowania.
- Maszyna do wyrównywania wielopłetw: Aby spełnić wymagania związane z późniejszym przetwarzaniem, w fabryce stosuje się różne metody wyrównywania.Maszyna do wyrównywania wieloprzewodowego jest szeroko stosowanaPo przejściu przez tę maszynę wyprostowującą cienka płytka nie rozciąga się, ale tylko zamienia duże fale w małe fale, co sprawia, że powierzchnia płytki jest prawie płaska.Do płyt o grubości mniejszej niż 0.8mm, wielo-rolowy wyprostowacz nie jest tak skuteczny.

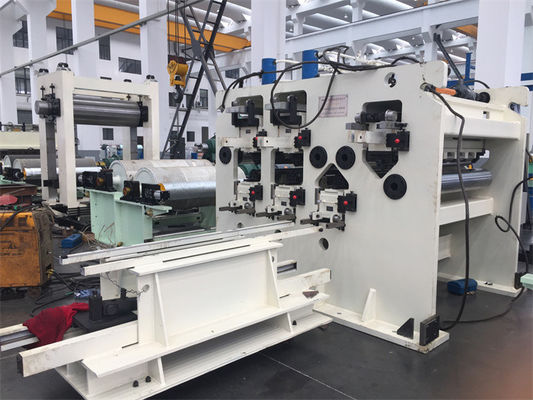

- Wyraźnik napięcia (maszyna do wyprostowania gięcia rozciągania) może jednocześnie tworzyć długotrwałe i poprzeczne deformacje cienkich płyt,w ten sposób w pełni poprawiono płaskość i właściwości materiałowe cienkich płytZ powodu napięcia gięcia generowanego przez gięcie, napięcie jest znacznie zmniejszone.Tylko 1/3 do 1/5 napięcia wymaganego do prostego wyprostowania rozciągania jest potrzebne do osiągnięcia tego samego efektu wyprostowaniaCo więcej, efekt prostowania jest najlepszy.
Proces pracy:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Parametry:
- Materiał: stal węglowa
- Siła wytrzymałościowa σ S ≤ 350 MPa, siła rozciągania σ b ≤ 450 MPa
- Specyfikacja materiału:0.2 ∼ 1,6 × 1300 mm
- Wydłużenie:00,4 ∼2,0% (typ suchy) 1,0 ∼5,0% (typ wilgotny)
- Tolerancja surowych, walcowanych na zimno, wygrzewanych arkuszy spełnia krajową normę
- Specyfikacja materiału arkusza spiralnego:
- Maksymalna średnica zewnętrzna cewki: 2100 mm, średnica wewnętrzna: Φ508 ((Φ610) mm
- Maksymalna masa cewki:27t
- Produkt gotowy:
- Średnica wewnętrzna cewki:Φ508mm, maksymalna masa cewki:15t
- Maksymalna siła toczenia:6000 KN
- Napędowe przechodzenie skóry: 120 KN
- Prędkość przechodzenia przez skórę: ≤ 200 m/min
- Prędkość rozwijania/odwijania: ≤ 200 m/min
- Napięcie rozwijania/przeswijania: 30/40 KN
- Zakres rozszerzania koła koła:Φ508 Φ485 mm ((Φ610 Φ590 mm)
- Wysokość linii przejściowej młyna:1000 mm
- kierunek podawania:Klient decyduje
- Całkowita moc instalacyjna: prąd stały 1240 kW, prąd przemienny 75 kW
- Powierzchnia młyna:21×11×5 m ((długość, szerokość i wysokość)
- Tylko skórny wiertnik jest wysoki, inne jednostki poniżej 2,5 m wysokości
Skład:
| Pozycja | Spec. | Kty | |
| Sekcja rozwijania | |||
| 1 | Przygotowanie siodła | 1 set | |
| 2 |
Samochód do załadunku cewką |
1 set | |
| 3 |
Pływający rozwijowiec |
Φ508×1450mm | 1 set |
| 4 |
Podstawa napędu |
1pc | |
| 5 |
Baza pływająca |
1pc | |
| 6 |
Ramię wspierające |
1 set | |
| Sekcja wejściowa | |||
| 1 |
Wstępna rolka szczypcowa |
1 set | |
| 2 |
Płytka do łopat |
1 set | |
| 3 |
Odcięcie wejściowe |
1 set | |
| 4 |
Rolety z odchyleniem |
2 zestawy | |
| Napęd wejściowy S rolki | |||
| 1 |
Wręby napędowe S |
Rulowanie napięcia Φ900×1450 |
2 sztuk |
| 2 | Podłoga rolki napięcia | 1pc | |
| 3 |
Podstawa napędu |
1pc | |
| 4 |
S rolka prasowa |
1 set | |
| Młyn do przepuszczania skóry | |||
| 1 |
Stojak do ruchu |
Kolumna stojąca 350×450 mm |
1 set |
| 2 |
Włókna robocze |
Φ370×1450 mm | 1 set |
| 3 |
Wręby podtrzymujące |
Φ720×1420 mm | 1 set |
| 4 |
Silniki hydrauliczne do gięcia rolki roboczej, równowagi rolkowej |
1 set | |
| 5 |
Urządzenia przed młynem |
Zawierają rolki stabilizujące, rolki przeciwzmarszczkowe itp. |
1 set |
| 6 |
Urządzenia po tłoczeniu |
Zawierają rolki stabilizujące, rolki przeciwzmarszczkowe itp. |
1 set |
| 7 |
Urządzenie do wymiany walców hydraulicznych |
Dla Zmiana rolników roboczych, zmiana rolników wspierających |
1 set |
| Napęd wyjściowy S rolki | |||
| 1 |
Wręby napędowe S |
walcownik napięciowy Φ900×1450 | 2 zestawy |
| 2 | Podłoga rolki napięcia | 1pc | |
| 3 |
Podstawa napędu |
1pc | |
| 4 |
S rolka prasowa |
1 set | |
| Sekcja wyjścia | |||
| 1 |
Rolowanie wsparcia zgięcia |
1 set | |
| 2 |
Rolety wyciągowe |
1 set | |
| 3 |
Ściskacz wyjściowy |
1 set | |
| 4 |
Płytka do łopat |
1 set | |
| 5 |
Rolety deflektorów wyjściowych |
1 set | |
| Wzmocnienie | |||
| 1 | Wzmocnienie | Φ508×1450mm | 1 set |
| 2 | Podstawa napędu | 1pc | |
| 3 | Ramię wspierające | 1 set | |
| 4 | Samochód do rozładunku cewki | 1 set | |
| 5 | Włókna | 1 set | |
| Silniki, reduktory, złącza uniwersalne | |||
| 1 |
Silnik rozwijania |
Z4-280-21 110 kW | 1 set |
| 2 |
Silnik odwojowy |
Z4-280-21 110 kW | 1 set |
| 3 |
4# S silnik rolkowy |
Z4-250-11 110 kW | 2 zestawy |
| 4 |
3# S silnik rolkowy |
Z4-280-21 200 kW | 2 zestawy |
| 5 |
Silnik prądu skórnego |
Z4-355-32 400 kW | 1 set |
| 6 |
4# Reduktor rolkowy S |
NGW102-20 | 1 set |
| 7 |
3# Reduktor rolkowy S |
NGW122-20 | 1 set |
| 8 |
Główny reduktor młyny |
ZLY355-8 | 1 set |
| 9 |
Złącza uniwersalne |
Typ SWC | 1pc |
| 10 |
Szynki liniowe |
GGB85AB | 4 zestawy |
| Materiały pomocnicze | |||
| 1 |
Śruby do kotwiczenia ziemi |
Z maszyny |
1 set |
| 2 |
Poduszki poduszkowe |
Z maszyny |
1 set |
| 1 |
System AGC wysokiego ciśnienia |
zawierać butelkę AGC pod wysokim ciśnieniem, Elektryczne urządzenia sterujące |
|
| 2 |
System hydrauliczny o ciśnieniu normalnym |
||
| 3 |
CPC automatyczna centralizacja |
Automatyczny system CPC |
|
| 4 |
System przepuszczalności mokrej skóry |
||
| 5 |
Elektryczny system sterowania |
Silniki Siemens 6RA80 DC |
|
| 6 | Słucznik | 1 set | |
| 7 | Elektro-statyczny olejnik | 1 set | |
| 8 |
Ogrodzenie bezpieczeństwa i alarmy |
1 set | |
| 9 |
Pozostałe urządzenia elektryczne |
1 set | |
| 10 |
Materiały do instalacji |
Klient przygotowuje rurociągi hydrauliczne, kable elektryczne, dostawca dostarcza szczegółową listę |
|
