Linia do cięcia wzdłużnego zwojów stali HR o dużej grubości

Linia do cięcia wzdłużnego zwojów stali HR o dużej grubości
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
certyfikat
ISO, CE
PRODUCT MODEL
(1-8) X 2000
Trading Properties
MOQ
1 set
Packing
7 x 40HC
period for dispatch
180-210 dni
payment method
L/C, T/T
Supply Capacity
5 zestawów rocznie

Product Details

Podkreślić:

q235 linia cięcia cewki

,

q195 linia cięcia cewki

,

Maszyna do cięcia celików HR

Name: Linia do cięcia wzdłużnego zwojów stali HR o dużej grubości
Heavy Gauge: 1-8mm
Coil Width: 1000-2000 mm
Coil Weight: 30T
Number Of Slitting: 8mm x 8 cięć
Slitting Speed: Regulacja w zakresie 0-60 -120 m/min
Land Area: 40m x 13m
Total Power: 500KW
Recoil Mandrel: średnica 610 mm
Tension Type: 5 rolek
Uncoiler: Podwójne głowy
Knife Change: Obrotowe ramiona wspornikowe
Recoiler: Separator ram portalowych
Product Brief
Linię cięcia cewki stalowej HR o dużym rozmiarze dla 8 X 2000 ASTM1008, Q195, Q235, 08steel O ciężkich liniach do cięcia celików, dostarczyliśmy 6x2000 podwójnych strzygaczy do Indii, 8x2000 podwójnych linii do Algierii i Rosji,16 x 1650 HR linia cięcia do Malezji, 12x1250mm cięcia do krajowej ...
Product Description

Linię cięcia cewki stalowej HR o dużym rozmiarze dla 8 X 2000 ASTM1008, Q195, Q235, 08steel



O ciężkich liniach do cięcia celików, dostarczyliśmy 6x2000 podwójnych strzygaczy do Indii, 8x2000 podwójnych linii do Algierii i Rosji,16 x 1650 HR linia cięcia do Malezji, 12x1250mm cięcia do krajowej prowincji Sichuan, itp. Zaprojektujemy cięcia maszyny jak klienci chcą.

Cięcie grube w kierunku wzdłużnym, takie jak 8mm, 10mm, 12mm, 14mm ze stali węglowej, lub cięcie wysokiej wytrzymałości, np. 4mm, 5mm, 6mm, 7mm, 8mm itp.Maszyna do cięcia musi być wytrzymała, a konstrukcja maszyny musi być solidna i działać automatycznie..





Charakterystyka:

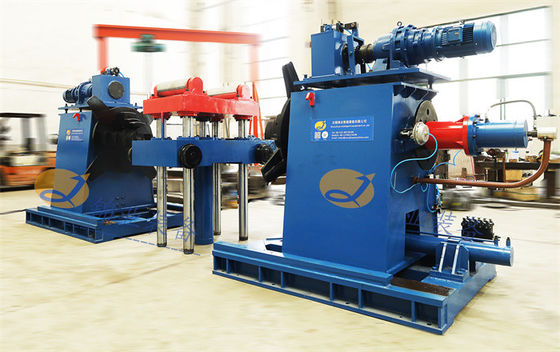

  1. Duży rozwijalnik z podwójnymi głowami: grube stalowe płyty cewkowe są często ciężkie z dużą średnicą zewnętrzną, maksymalna waga cewki może wynosić 30-40T, a średnica zewnętrzna wynosi około 2200 mm.Wewnętrzne średnice cewki nie są tak regularne, wygląda owalny kształt, przeciwstawne dwa stożkowe mandryle mogą łatwo wspierać cewkę wewnątrz.

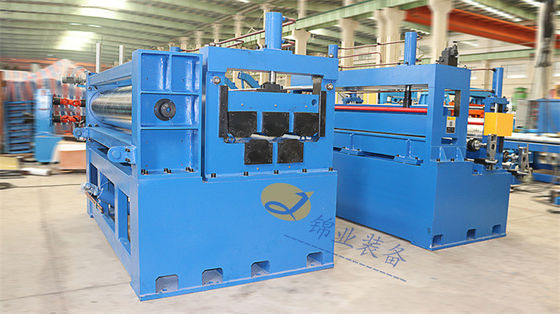

  2. Silne 5 rolki przed wyrównaniem: gruba płytka została zwinięta w cewki w linii walcowania, promień walcowania taśm jest silny,Silny wyrównywacz może spłaszczyć promienie zgięcia cewki, aby stać się płaską, gotowy do późniejszego cięcia.
  3. Pięciorolkowy napinacz: napięcie pięciu rolników wynosi 3 nad 2 strukturą rolkową, ściśle utrzymując taśmy stalowe pod stabilnym napięciem odchylającym się
  4. Paski oddzielające ramy tłoczenia nad odchylaczem: Aby zapewnić ciągłe odchylanie, każdy pasek musi być trzymany w porządku i ściśle w jednej warstwie nad warstwą pod spodem,hydrauliczne ramy oddzielające prasy solidnie stoją na fundamencie, przyciskając wał oddzielający na paski odchylające się za pomocą dwóch cylindrów hydraulicznych.
  5. Ścinka i odbiór: konstrukcja jest taka sama jak normalna, znacznie mocniejsza, a niektóre części przyjmują specjalny materiał.
  6. W przypadku tablicy miernika grubości układ regulacyjny jest uruchamiany przez naciśnięcie przycisku na panelu.
  7. Dwie wiertarki złomu po każdej stronie: niezależnie napędzane przez duży silnik częstotliwości AC, z przemieszczeniem wiertarki złomu.
  8. Elektryczne sterowanie: główna skrzynia napędowa znajduje się za maszyną do cięcia po stronie napędowej, panele operatora znajdują się z przodu maszyny, która posiada ekrany dotykowe i PLC Siemens.



 Skład i parametry:



Nie, nie, nie. Skład Parametry
1 Węzeł karmiący 30T
2 Wyroby z tworzyw sztucznych Φ500-800 mm, obciążenie 30T
3 Wykorzystuje się w tym celu urządzenia do wypełniania wymogów określonych w załączniku I. Φ200 mm, 75 kW
4 Wyroby z włókien mechanicznych 10 x 2000
5 Stolik rolkowy przekładni Długość 4000 mm
6 przewodnik boczny i rolka Pres szerokość 500-2000 mm
7 maszyna do cięcia Φ280mm, 250KW
8 Wkręcacz ścieków krawędzi i ogony Strips 7.5KW x 2
9 Akumulator do kopalni Długość 5000 mm
10 Wydzielnik, napinacz, rolka bilansująca Dwukrotnie oddzielające, 3 na 2 walcowane napięcie i napięcie typu płyty

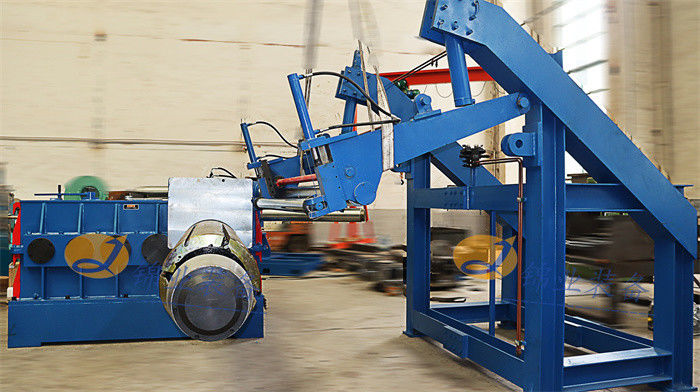

11 ReCoiler (z dyskami oddzielającymi, tłocznik) Φ610mm, 300KW, 30T
12 Węzły rozładowujące wózek 30T
13 System hydrauliczny Zawory Rexroth, pompa Yuken
14 System sterowania elektrycznego Parker DC drive, Siemens PLC i ekran dotykowy



Linia do cięcia wzdłużnego zwojów stali HR o dużej grubościLinia do cięcia wzdłużnego zwojów stali HR o dużej grubości

Linia do cięcia wzdłużnego zwojów stali HR o dużej grubości

Linia do cięcia wzdłużnego zwojów stali HR o dużej grubości
