Super Precision Super Speed Thin Sheet Slitting Line dla stali krzemowej i stali nierdzewnej

Super Precision Super Speed Thin Sheet Slitting Line dla stali krzemowej i stali nierdzewnej
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
certyfikat
ISO, CE
PRODUCT MODEL
0,15-2,0 x 650
Trading Properties
MOQ
1 set
unit price
150000USD - 280000USD
Packing
Maszyna w kolorze nagim, części w pudełku
period for dispatch
120-180 dni
payment method
L/C, T/T
Supply Capacity
3 zestawy miesięcznie

Product Details

Podkreślić:

linia cięcia blach ze stali nierdzewnej

,

linia do cięcia arkuszy o nadwyżkiej precyzji

,

linii do obcinania arkuszy z dużą prędkością

Product Name: Super precyzyjna, superszybka linia do cięcia wzdłużnego cienkich arkuszy
Sheet Material: stal krzemowa, stal nierdzewna, stal średniowysokowęglowa
Sheet Width: 200-650 mm, 500-1250 mm
Sheet Thickness: 0,15-2,0 mm
Baby Strips: 6mm do 50mm
Number Of Slitting: Maks. 40 szt
Slitting Speed: 200m/min
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 mm, 400 mm, 508 mm
Discharge Turnstile: Dostępne
Scraps Winding: Niezależny typ i pion online
Product Brief
Super Precision Super Speed Thin Sheet Slitting Line dla stali krzemowej i stali nierdzewnej Wprowadzenie Przecinek jest do przecinania i odwinęcia STEEL 304.304L,301,321, 316, 316L i 200 serii oraz stali elektrycznej, stali ocynkowanej, miedzi, aluminium Wykorzystaj napędy AC VVF, sterowanie PLC, ...
Product Description

Super Precision Super Speed Thin Sheet Slitting Line dla stali krzemowej i stali nierdzewnej



Wprowadzenie



Przecinek jest do przecinania i odwinęcia STEEL 304.304L,301,321, 316, 316L i 200 serii oraz stali elektrycznej, stali ocynkowanej, miedzi, aluminium

Wykorzystaj napędy AC VVF, sterowanie PLC, aby utrzymać całą linię w synchronizacji.



  • φ408, Ф508mm okrągłość mandry
  • 40Cr, poprzez hartowanie, szlifowanie i frezowanie
  • Zwierzęta 42CrMo kuwanie, hartowanie, twardnienie zębów wysokiej częstotliwości, szlifowanie zębów
  • Płyty segmentowe Camber to stali stopowej o średnim węgla, hartowanie, drobne obróbki, tłumienie powierzchni, twarda powłoka chromowana
  • Wewnętrzne suwaków kwinowych QT600-3, normalizacja QT600-3,
  • Bloki prasowe uchwytów: 42CrMo kucie, obróbka drobna, tłumienie
  • Nawierzchnia osprzętu oddzielającego prasowego z twardą powłoką chromową
  • Skrzynia biegów to wysokiej jakości stal spawalnia, obróbka wygrzewcza, drobne szlifowanie, drobne pory.



Skład:



  • Węzeł przygotowujący siodło
  • Winkler papierowy
  • wózek do załadunku cewką
  • rozwijanie z rolką prasową nad ramieniem
  • pierwsza pętla
  • przewodnik boczny
  • rozciągacz dysków
  • stolik przewodniczy
  • niezależna, niezależna wiertarka do złomu
  • stolik przesyłowy
  • druga pętla
  • stacja napięcia z separatorem pasów i obcięciem
  • odbiór z separatorem prasowym
  • Węzły rozładunkowe
  • Odwiert do papieru
  • system hydrauliczny
  • system pneumatyczny
  • system smarowania
  • system sterowania elektrycznego

- Nie.



Parametry:



Materiał wejściowy Pozostałe, z wyłączeniem: Specyfikacja maszyny

l materiał z owielów stalowych wejściowych:

l stali nierdzewnej 304.304L,301,321, 316, 316L i 200 serii, stal elektryczna, stal ocynkowana, miedź, aluminium

l Jakość materiału firmy z normą krajową i normą JIS

l Wytrzymałość na rozciąganie:σb≤780MPa;

l Wytrzymałość wydajności:σs≤520MPa

I grubość arkusza:00,08 ∼1,0 mm

I szerokość arkusza:15 ∼650 mm

l Wewnętrzna średnica cewki: φ408 mm ((większyć do φ508 mm)

l Zewnętrzna średnica cewki: φ2000 mm ((Max)

l Masa cewki maksymalna:6T



  • Węzeł Wnętrzna średnica:φ408-508mm
  • Średnica zewnętrzna cewki: Φ2000 mm
  • Masa cewki: 6T (maksymalnie)
  • Minimalna grubość końcowego taśmy:4 mm
  • Tolerancja szerokości szczeliny: ≤ 0.03
  • Max burrs: ≤ 0.03
  • Odchylenie warstwy wiązania: ≤ 1.5
  • Powierzchnia: płaska, bez defektów, takich jak brzeg, wgłębienie itp.
  • Liczba cięć:
  • Nie więcej niż 20 pasków
  • Węzeł średnicy wewnętrznej 408 mm, grubość 0,08-0,2 mm szerokość 4 mm paski dla dzieci, odwojenie średnicy zewnętrznej nie większej niż 800 mm

Prędkość linii: 0-200 m/min

l Całkowita moc: 180 kW

rozwijanie: 30 kW

przeciągacz: 55KW

Wykładnik złomu:AC7.5KW

odbiór: 75 kW

Stacja hydrauliczna:7.5 kW

Hydrauliczne dla napięcia:2.2KW

l Rodzaj cięcia: cięcie aktywne

l Typ odwracania: odwrót od dołu

l Tryb sterowania: PLC, ekran dotykowy, napęd VVF

l System hydrauliczny:

l Ciśnienie układu 14Mpa, ciśnienie robocze 8-10Mpa

l Ciśnienie sprężonego powietrza:00,7 MPa.

l Obszar pracy: szerokość 6 m, długość 20 m

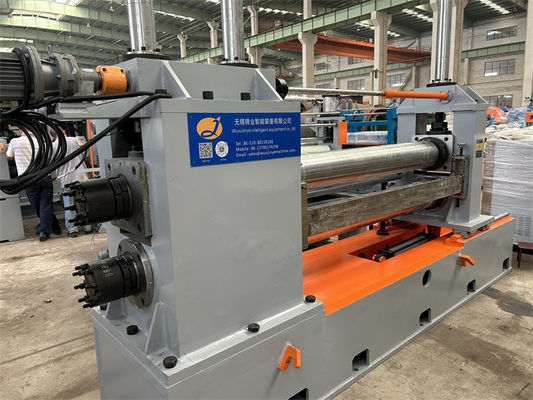

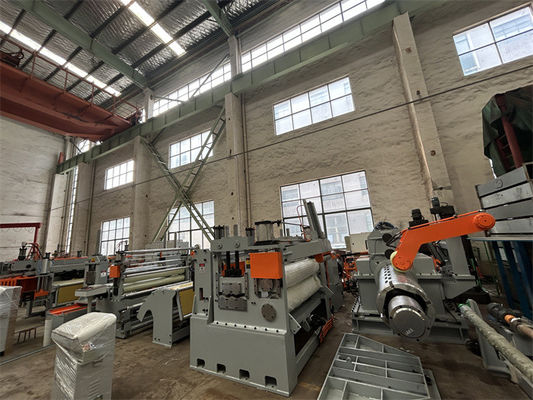

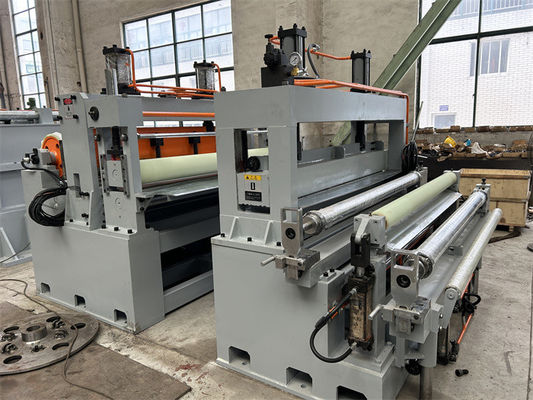

Super Precision Super Speed Thin Sheet Slitting Line dla stali krzemowej i stali nierdzewnejSuper Precision Super Speed Thin Sheet Slitting Line dla stali krzemowej i stali nierdzewnejSuper Precision Super Speed Thin Sheet Slitting Line dla stali krzemowej i stali nierdzewnej
