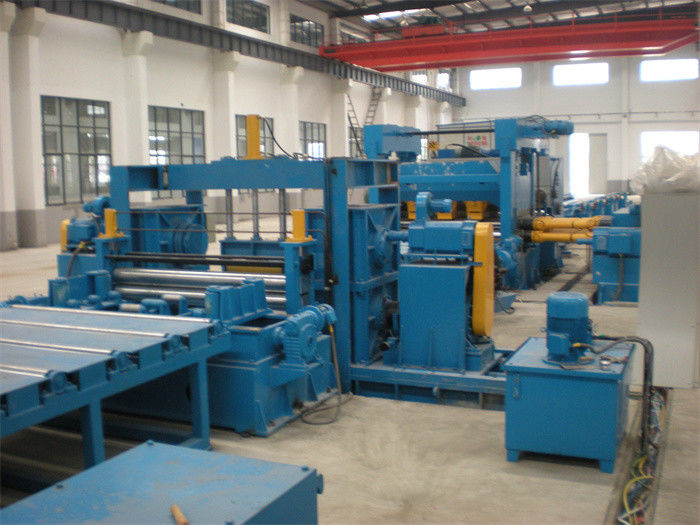

Ciągłe, szybkie cięcie na długość ze stali walcowanej z przycinaniem krawędzi
Nasze urządzenia z linii CTL można znaleźć w wielu różnych typach zakładów: hutach, centrach serwisowych metali i zakładach producentów oryginalnego wyposażenia (OEM), w przemyśle spożywczym, elektronicznym itp.
Linie CTL typu feed-to-stop o dużej wytrzymałościsą przeznaczone do podawania materiału taśmy do określonego punktu poza ścinaniem, zatrzymania, a następnie ścinania taśmy na płycie.Zwykle linie podawania do zatrzymania są grubymi liniami o grubości od 0,375 cala (9,5 mm) do 1,00 cala (25 mm) i szerokości od 24 cali (610 mm) do 120 cali (3050 mm).
W pętli pit CTL Lines, arkusz materiału nigdy nie zatrzymuje się w sekcji wejściowej linii.Działanie ścinające występuje, gdy arkusz jest chwilowo zatrzymywany po tym, jak jest podawany na ustaloną długość poza punkt ścinania przez rolki podające.System podajnika musi przyspieszać do dużych prędkości, aby utrzymać stałą średnią głębokość pętli.
Ciągłe cięcie z dużą prędkością na długość liniisą wyposażone w dynamiczne nożyce przeznaczone do cięcia materiału z prędkością liniową, dzięki czemu taśma może poruszać się w sposób ciągły.Najczęstszym rozwiązaniem jest nożyce obrotowe i nożyce ruchome.
W precyzyjnych taśmach metalowych ciętych na długość, często wymagane jest przycinanie krawędzi, szczególnie w przypadku blachy ze stali nierdzewnej, blachy aluminiowej.
Laminowanie folii jest również widoczne w precyzyjnym procesie ciągłego cięcia na długość.
Skład i parametry:
| Nie. |
Kompozycja |
Parametr / Konfiguracja |
| 1 |
Siodło cewki |
20-30T |
| 2 |
Odwijak z podwójnym trzpieniem |
Φ500-800 mm, obciążenie 30T |
| 3 |
Podajnik szczypiec i niwelator z pięcioma rolkami |
Φ250mm, 200KW |
| 4 |
Akumulator pitny |
6000 mm |
| 5 |
Prowadnica boczna 1# |
Hydrauliczny 1000-2000mm |
| 6 |

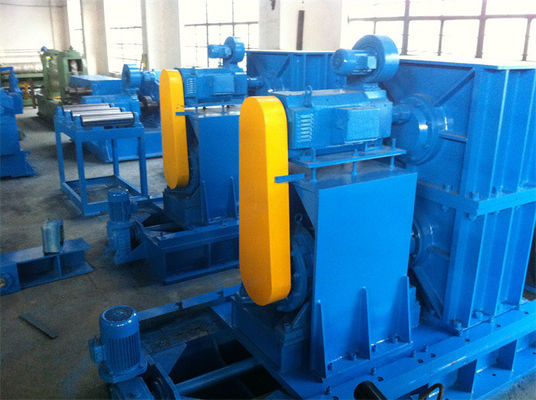

Przycinanie krawędzi |
Oddzielne ciało, kontrola częstotliwości,
Krawędź 3-8mm
|
| 7 |
Nawijarka złomu i stół rolkowy |
Prowadnica złomu, hydrauliczna nawijarka pchająca |
| 8 |
Prowadnica boczna 2# |
Hydrauliczny 1000-2000mm |
| 9 |
11 niwelator rolkowy |
4Hi, 300KW, Φ210mm, 300KW |
| 10 |
Enkoder obrotowy |
Przedstawiciel, Omron |
| 11 |
ścinanie hydrauliczne |
Ciężki, 45 kW |
| 12 |
Stół rolkowy |
4000 mm |
| 13 |
Układarka i stół X |
typ włazu bombowego, 6m x 2 |
| 14 |
System hydrauliczny |
Zawory Rexroth, pompa Yuken |
| 15 |
System sterowania elektrycznego |
Napęd Parker DC, Siemens PLC i HMI |
SUS201, SUS304, SUS410Stainless Specyfikacja stali w celach informacyjnych:
| Seria SUS |
Stopień krajowy |
klasa ASTM |
TS(MPa) |
YS(MPa) |
200
Cr-Mn-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304L |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316L |
560 |
290 |
400
Kr |
1Kr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
Postacie:
1. Rozwijarka / rozwijarka
Ciężka linia do cięcia na długość obsługuje ciężkie stalowe cewki o dużej grubości.rozwijarka ma podwójne trzpienie i mocne przesuwne podstawy.
Każdy trzpień ma trzy stopnie, otwieranie i zamykanie dwóch trzpieni za pomocą cylindrów hydraulicznych.
Mechanizm naciągu wstecznego zainstalowany na górze podstawy rozwijarki, aby zapewnić stabilność rozwijania.
2. Otwieracz głowicy cewki ramy portalowej
Rama portalowa jest bardzo mocna, z rolką dociskową tłumika, rolką prostującą na górze ramy.
hydrauliczna prasa rolkowa tłumiąca na górze stalowej cewki, a jej kąt docisku jest regulowany
Rolka prostująca może przesuwać się do przodu do tyłu, aby śledzić głowicę paska i wyprostować ją.
Płyta łopaty zainstalowana na wyrównywaczu wstępnym podtrzymuje głowicę cewki podczas prostowania głowicy cewki prasy rolkowej.
3. pierwszy niwelator wstępny 2+5
rolka jest ogromna i mocna, zmniejszając wewnętrzne naprężenia stalowej cewki, powierzchnia rolki jest utwardzona i chromowana
Aby złagodzić rozwijające się naprężenie zginające do stanu rozluźnienia.

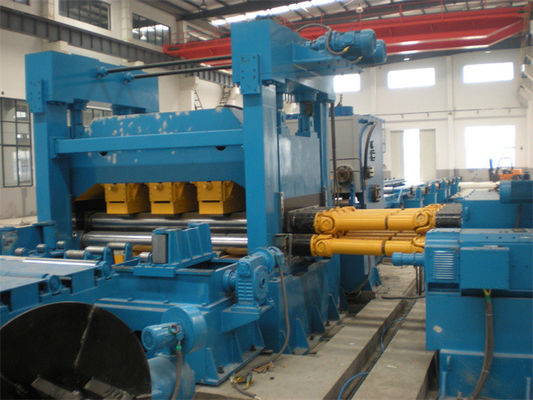

4. Niwelator do dużych obciążeń
liczba prostowarek do dużych obciążeń będzie wynosić 13szt, 11szt lub 9szt, średnica rolek będzie wynosić 180mm -230mm -300mm,
Szczelinę i kąt górnych rolek i dolnych rolek można regulować.
Brak poziomowania stopu, niwelator pracuje w sposób ciągły bez naciskania stalowej płyty podczas cięcia synchronicznego, co jest dobre do ochrony powierzchni stalowej blachy bez pozostawiania śladu rolki
Kiedy ścinanie zatrzymuje cięcie, niwelator jest sprzęgnięty i zatrzymywany podczas pomiaru enkodera.

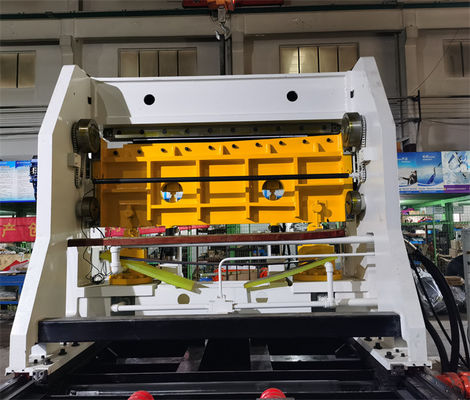

5. Nożyce hydrauliczne
Ścinanie gąsienic: Synchro Cięcie o wysokiej częstotliwości i mocna rama, mocna stacja hydrauliczna do ścinania, duży serwosilnik do synchronicznego śledzenia blachy stalowej.
Hydrauliczne nożyce wahadłowe zatrzymują cięcie pod pomiarem enkodera.
6. Automatyczna sztaplarka
Układanie luku bombowego, odbiór każdego arkusza na ramieniu rolki, otwórz dwa ramiona, aby zwolnić arkusz spadający na stół podnośny.
Stół rolkowy dostarcza ułożone arkusze na zewnątrz do pakowania.
7. Sterowanie automatyczne, cały proces jest kontrolowany przez PLC w trybie automatycznym.
