Prostownica do grubych cewek stalowych Latające nożyce cięte na długość linii 3-10 X 1600

Prostownica do grubych cewek stalowych Latające nożyce cięte na długość linii 3-10 X 1600
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
Ruch (3-10) x 1600
Trading Properties
MOQ
1 zestaw
Packing
40HC x 8
period for dispatch
120-180 dni
payment method
T/T

Product Details

Podkreślić:

Maszyna do cięcia na długość cewki stalowej

,

Maszyna do cięcia na długość linii 10 X 1600

,

Maszyna do cięcia nożyc latających na długość linii 3 mm

Name: Prostownica do cewek stalowych Flying Shear Cut To Length Line
Feature: Dwupoziomowe, latające nożyce, automatyczne układanie
Material: Stal miękka HRC, GI
Sheet Thickness: 3-10mm
Sheet Width: 800-1600mm
Coil ID: 508//610/760mm
Coil OD: 2000 mm
Coil Weight: 30T
Cutting Length: 1500 -12000 mm
Cutting Speed: maks. 45m/min
Cutting Style: Ruchome ścinanie
Leveler: Dwukrotne wyrównanie
Total Power: 350KW
Land Area: 50m x 10m
Product Brief
Heavy Gauge Steel Coil Prostownica Flying Shear Cut To Length Line (3-10 x 1600) Automatyczne cięcie nożyc stop-start na długość lub przesuwanie linii cięcia na długość jest opcjonalnym układem grubej stalowej cewki przyciętej na długość. Dostarczyliśmy grube linie cięcia na długość do Arabii ...
Product Description

Heavy Gauge Steel Coil Prostownica Flying Shear Cut To Length Line (3-10 x 1600)

Automatyczne cięcie nożyc stop-start na długość lub przesuwanie linii cięcia na długość jest opcjonalnym układem grubej stalowej cewki przyciętej na długość. Dostarczyliśmy grube linie cięcia na długość do Arabii Saudyjskiej ( 4-16x 2000, 3-12 x 2000), do Jordanii (2,5-10 x 2000), do Nigerii (3-12 x 2100 dwa sety), do Rosji (5-18 x 2000), 13 x 1800 ruchomą linią ścinania do długości dla Argentyny,



nasze zalety wykonywania grubych linii ciętych na długość:

  1. mocna i precyzyjna konstrukcja maszyny, taka jak rozwijarka, otwieracz głowicy cewki portalowej, niwelator wstępny i niwelator główny.
  2. płynny proces pracy, odwijak i otwieracz głowicy cewki taśma stalowa rozwijana, poziomowanie wstępne i zwalnianie naprężeń stali, główny niwelator spłaszcza blachę stalową, cięcie blachy stalowej na długość, stół rolkowy przenosi blachę stalową do automatycznego układarki, układacz automatyczny układa arkusze i arkusze wyjściowe do tyłu.
  3. inteligentna płynna kontrola.cały proces cięcia wyrównującego jest kontrolowany i monitorowany przez elektryczny system sterowania, inteligentny i płynny.



W przypadku cięcia blachy grubej na wymiar możemy podać opcje konfiguracji:

  • Odwijak z podwójnymi trzpieniami, otwieracz głowicy cewki portalowej, jedna niwelator, ustalacz długości kodowania, nożyce hydrauliczne, stół rolkowy, popychacz arkuszy i stół rolkowy wyjściowy.
  • Odwijak podwójnych głowic, otwieracz głowicy cewki ramy portalowej, podwójne niwelatory, utrwalacz długości kodowania, nożyce hydrauliczne, stół rolkowy przenośnika, pneumatyczne popychacze arkuszy.
  • Odwijak z podwójnymi trzpieniami, otwieracz głowicy cewki portalowej, podwójne niwelatory, kodowanie i ustalacz długości serwomechanizmu, nożyce do przesuwania torów, przenośnik taśmowy, automatyczny układacz luków bombowych, wyjściowy stół rolkowy

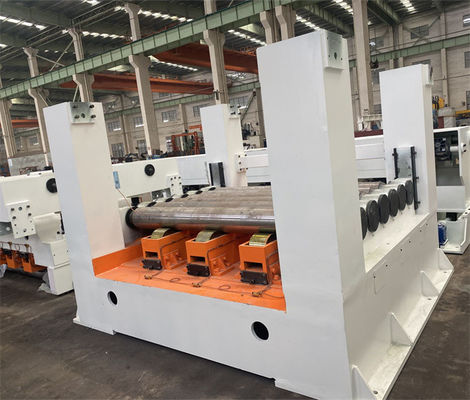

  • Rozwijarka z podwójnymi trzpieniami, otwieracz głowicy cewki portalowej, poziomica wstępna, trymer krawędzi, główna niwelator, urządzenie do kodowania i długości serwomechanizmu, nożyce do przesuwania gąsienic, stół rolkowy, automatyczny układacz, wyjściowy stół rolkowy

Cechy ruchomego ścinania:

  • Nożyce mają podstawę, w której nożyce poruszają się po liniowych szynach podstawy, serwomotor napędza nożyce, aby poruszały się do przodu synchronicznie z nadchodzącą płytą, w międzyczasie hydraulicznie cięty arkusz na długość.
  • Stół rolkowy przenosi cięty arkusz do przodu i szczypie do automatycznego układarki.
  • Automatyczny układacz: ramiona rolkowe przyjmują arkusz i pneumatycznie zwalniają arkusz na stół rolkowy, stół rolkowy hydraulicznie przesuwa się w górę w dół, aż do wysokości układania, stół rolkowy przenosi ułożone arkusze na zewnątrz.

Parametry:

Wprowadź surowiec i gotowy produkt
Surowy materiał Cynkowane na gorąco / zimno, walcowane na zimno, powlekane kolorami cewki
Właściwości mechaniczne Wytrzymałość na rozciąganie σb≤600Mpa, σ0,2≤350Mpa
Grubość 3-10mm,
Szerokość 1000 mm-1800 mm (maks.)
OD ≤Φ2000 mm
ID Φ500-800mm ,
Maksymalna waga 30 ton
Długość arkusza 1500 - 12000 mm
Tolerancja długości Ł0= 2M±1mm (prędkość jednostajna)
Ł0= 2M±1,5 mm (przyspieszenie / opóźnienie)
Tolerancja długości przekątnej Ł1= 2M± 2mm
Wysokość układania 500 mm Maks
Maksymalny ciężar układania 8 ton



  Przenoszenie parametrów CTL
1 Prędkość liniowa 0-45 m/min
2 Szybkość gwintowania 0-10 m/min
3 Zasilacz 380 V / 50 Hz / 3 fazy
4 Zainstalowana moc Około 350KW
5 Droga przecinania odcięcie hydrauliczne
Ciało ścinania przenosi się na arkusz toru
6 Sposób sterowania Sterowanie AC, DC i PLC
7 Silnik napędowy

a.Silnik odwijający: 37KW

b.Silnik poziomujący: 75KW + 110KW

c.Silnik ścinania gąsienic:

100KW



Kompozycja:

  Przedmiot Ilość
1 Siodełka Loading Station 2
2 Ładowanie samochodu 1
3 Odwijak 1

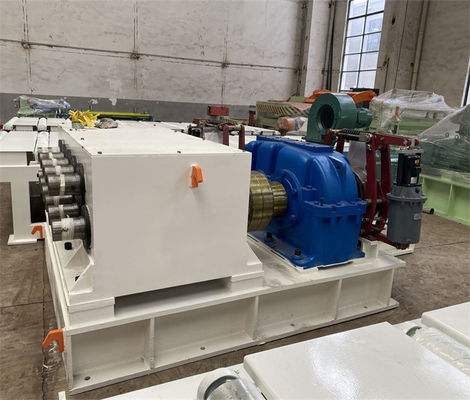

4 Precyzyjna maszyna do poziomowania (2+5 rolek) 1

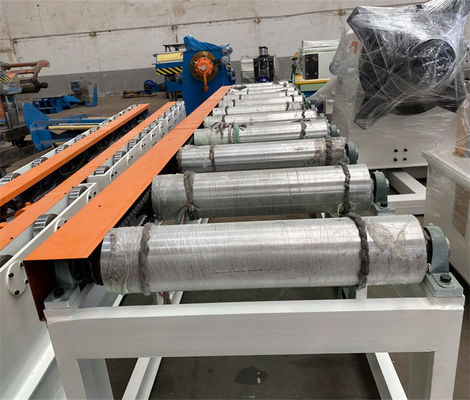

5 Stół rolkowy transmisyjny 1
6 Przewodnik centralny 1
7 Główny niwelator 11 rolek 1
8 Mocowanie długości 1
9 Ruchome ścinanie
10 Wyjściowy stół rolkowy i automatyczny układacz 1
11 Układ hydrauliczny, pneumatyczny 1
12 System smarowania 1
13 Układ elektryczny 1



Prostownica do grubych cewek stalowych Latające nożyce cięte na długość linii 3-10 X 1600Prostownica do grubych cewek stalowych Latające nożyce cięte na długość linii 3-10 X 1600Prostownica do grubych cewek stalowych Latające nożyce cięte na długość linii 3-10 X 1600
