Aluminiowa metalowa maszyna do cięcia na długość Nożyce obrotowe Fly Cut To Length Line Machine 3 X 1800

Aluminiowa metalowa maszyna do cięcia na długość Nożyce obrotowe Fly Cut To Length Line Machine 3 X 1800
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
Al(0,3-3) x 1800
Trading Properties
MOQ
1 zestaw
Packing
3 x 40HC
period for dispatch
100-180 dni
payment method
L/C, T/T
Supply Capacity
15 linii rocznie

Product Details

Podkreślić:

Aluminiowa maszyna do cięcia metalu na długość

,

maszyna do cięcia metalu na długość 1800 mm

,

maszyna do cięcia na długość linii

Name: Blacha aluminiowa Nożyce obrotowe Fly Cut To Length Line
Material: Arkusz cewki aluminiowej
Sheet Thickness: 0,3-3 mm
Sheet Width: 300-1800mm
Sheet Length: 500-6000 mm
Cutting Speed: 60szt./min x 1m
Coil ID: 508 mm
Coil Weight: maks. 10T
Shear Type: Nożyce obrotowe
Length Tolerance: +/-0,5 mm
Flatness: 1mm/m2
Total Power: 300KW
Product Brief
Nożyce obrotowe do blachy aluminiowej Fly Cut To Length Line (3 x 1800) Blacha aluminiowa ma lekką gęstość masy, jasną gładką powierzchnię, bardziej miękki korpus, cewka aluminiowa może być bardzo szeroka, bardzo duże wymiary, wykonana z walcowania na gorąco, a następnie walcowania na zimno...
Product Description

Nożyce obrotowe do blachy aluminiowej Fly Cut To Length Line (3 x 1800)



Blacha aluminiowa ma lekką gęstość masy, jasną gładką powierzchnię, bardziej miękki korpus, cewka aluminiowa może być bardzo szeroka, bardzo duże wymiary, wykonana z walcowania na gorąco, a następnie walcowania na zimno.Aluminiowa blacha cewki cięta na długość powinna być cięciem w locie, nożyce obrotowe są wydajnym rozwiązaniem do cięcia na długość.



Postacie:

  1. non stop w sposób ciągły spłaszczać blachę aluminiową bez znaku rolki
  2. podawanie serwomechanizmu z kodowaniem w celu poznania długości arkusza, dopasowanie cięcia w locie z długością
  3. Podwójne obrotowe działanie ścinające zapewnia precyzyjne miejsce cięcia.
  4. system układania w stos odbiera arkusz kawałek po kawałku bez ranienia arkuszy.
  5. 6 hi niwelator odpowiedni do poziomowania miękkich blach aluminiowych z dużą precyzją
  6. automatyczna rozwijarka wspornikowa jest wydajna i precyzyjna, segmenty trzpienia to zęby zębnika nachodzące na siebie krawędzie.



Specyfikacja arkusza cewki aluminiowej

arkusz cewki aluminiowej grubość szerokość waga gęstość
0,2-6 mm 200-2000 mm 5-6T 2,71 g/m3



Właściwości blachy aluminiowej:

Kategoria czystość stopień stosowanie
Seria 1xxx Al 99% 1050, 1060,1100 pospolity
2xxx Cu (3-5%) 2A16(LY16), 2A06(LY6) lotnictwo
3xxx Mn (1,0-1,5%) 3003,3004,3005,3A02,3A21 pospolity
5xxx Mg(3-5%) 5052.5005.5083.6754.5A05 pospolity, lotnictwo
7xxx zn 7075 materiały lotnicze



Kompozycja

  • 1. Siodełko do przechowywania cewki, przechowuj jedną lub dwie cewki aluminiowe
  • 2. Samochód do załadunku cewki.wyjmij cewkę z siodełka i załaduj cewkę do rozwijarki
  • 3. Odwijak z pojedynczym trzpieniem: hydrauliczny trzpień rozprężny do standardowego Ф508mm, hydrauliczna regulacja centralna, z obieraczką do papieru.
  • 4. Rolka amortyzująca głowicę cewki, płyta łopaty obieraczki: aby otworzyć głowicę cewki z rozwijarki i wysłać do podajnika szczypiec
  • 5.2 + 17 Roller Leveler: 6Hi, 2-warstwowe rolki robocze, 2-warstwowe środkowe rolki i 2-warstwowe rolki zapasowe, napięcie wsteczne jest korzystne między niwelatorem a rozwijaczem.
  • 6.Pit Akumulator lub stół rolkowy skrzyni biegów: dół gromadzi arkusz w dole, aby zapewnić ciągłą pracę niwelatora, stół rolkowy skrzyni biegów działa również w synchronicznym ścinaniu much.
  • 7. Pary podwójnych rolek, z serwomechanizmem pomiaru długości (i laminowaniem folii): Pomiar długości serwomechanizmu (para rolek dociskowych lub struktura 2 + 5 + 2 rolek napędzana serwomotorem i kontrolerem), z rolkami dociskowymi pokrytymi PU do laminowania folii
  • 8. Nożyce obrotowe: częstotliwość cięcia i lokalizacja zgodnie z długością i prędkością arkusza.
  • 9. Przenośnik taśmowy: przenieś gotowe arkusze do układacza
  • 10. Stacker: odbiór arkusza kawałek po kawałku i układanie na stole podnośnym, układanie ładunku 5T.
  • 11. Wózek na arkusze, wyjściowy stół rolkowy: wywieź arkusze, a następnie zapakuj.mogą być dwa samochody, jeden działający, a drugi czekający.
  • 12. Układ hydrauliczny: pompa zębata o mocy 11 kW zapewnia ciśnienie 12 MPa.
  • 13.Elektryczny system sterowania: jedna szafka elektryczna i dwa panele operatora (jedna konsola do pomiaru serwo, PLC, HMI i układania w stosy, jedna do rozwijania i poziomowania) z kompletnymi i bezpiecznymi funkcjami

Parametry:

Przedmiot Dane Przedmiot dane
materiał Cewka aluminiowa rolka poziomująca Ф70mm, 17szt
szerokość arkusza 500-1600 silnik poziomujący 75KW
grubość arkusza 0,3-3,0 Mocowanie długości serwa 7,5 kW
waga cewki 15T układ układania jeden komplet
długość paska 500-4000m laminowanie folii do dyspozycji
linia prędkości 80m/min Sterowanie elektryczne PLC Siemensa
czas cięcia na zwój 40-120 minut rodzaj niwelatora 6 cześć



Blachy aluminiowe w cewkach są zwykle bardziej miękkie w ciele i gładkie na powierzchni, mogą być czystym aluminium lub stopem aluminium.najczęściej blachy aluminiowe serii 1xxx, 3xxx, 5xxx, 7xxx.Granica plastyczności ≥65Mpa, wytrzymałość na rozciąganie 170-305Mpa Arkusze cewki mogą być w pełni miękkie (stan O), półtwarde (H24), w pełni twarde (H18).



Zdjęcia:

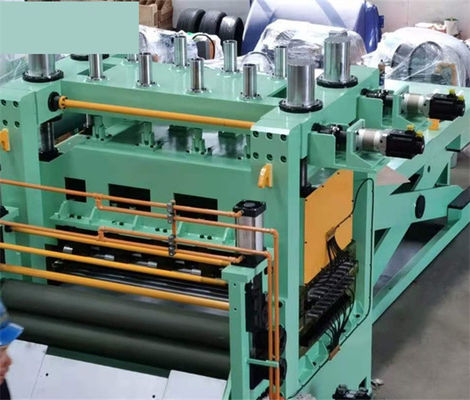

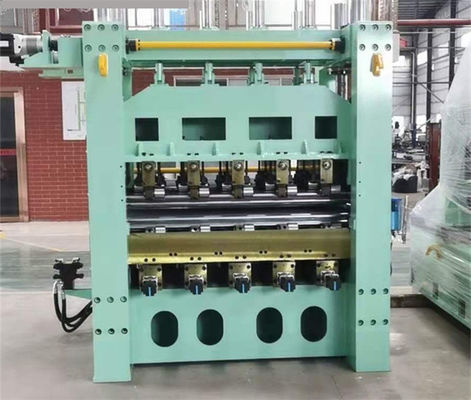

Aluminiowa metalowa maszyna do cięcia na długość Nożyce obrotowe Fly Cut To Length Line Machine 3 X 1800Aluminiowa metalowa maszyna do cięcia na długość Nożyce obrotowe Fly Cut To Length Line Machine 3 X 1800
