Ciężka stalowa maszyna do cięcia na długość z automatycznym układarką

Ciężka stalowa maszyna do cięcia na długość z automatycznym układarką
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
CTL 4.0-16.0x2000
Trading Properties
MOQ
1 zestaw
Packing
8 X 40HC
period for dispatch
150-180 dni
payment method
L/C, T/T
Supply Capacity
15 zestawów rocznie

Product Details

Podkreślić:

Maszyna do cięcia na długość 16 mm

,

maszyna do cięcia na długość 4 mm

,

linia do cięcia cewki stalowej o dużej grubości

Name: Ciężka stalowa maszyna do cięcia na długość
Material: Stal walcowana na gorąco, blachy stalowe ocynkowane
Sheet Thickness: 4-16mm
Sheet Width: 1000-2000 mm
Sheet Length: 1000-12000 mm
Cutting Speed: 10szt/min x 2m
Coil ID: 500 - 800 mm
Coil Weight: 35T
Coil OD: 1500 -2200mm
Flatness: 2,5mm/m2
Total Power: 350KW
Land Area: 50m x 10m
Product Brief
Ciężka stalowa maszyna do cięcia na długość z automatycznym układarką Linia cięcia blachy stalowej o dużej grubości obejmuje siodła do przygotowywania cewek, wózek do ładowania cewek, odwijak, otwieracz głowicy cewki w ramie portalowej, niwelator wstępny, stół rolkowy (prowadnica boczna, przycinarka ...
Product Description

Ciężka stalowa maszyna do cięcia na długość z automatycznym układarką

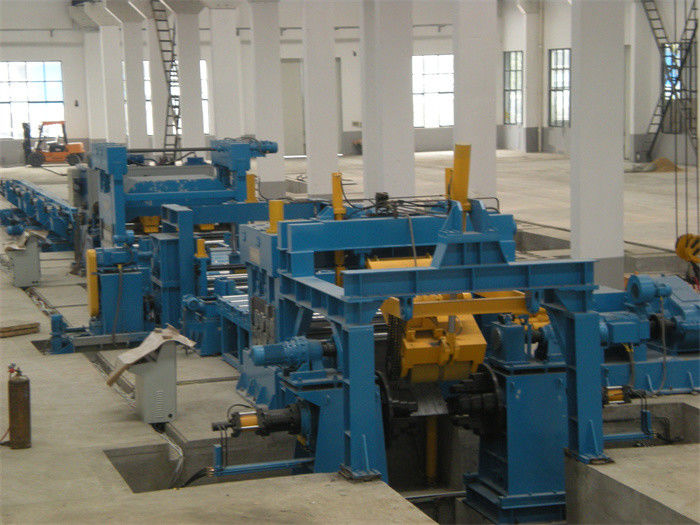

Linia cięcia blachy stalowej o dużej grubości obejmuje siodła do przygotowywania cewek, wózek do ładowania cewek, odwijak, otwieracz głowicy cewki w ramie portalowej, niwelator wstępny, stół rolkowy (prowadnica boczna, przycinarka krawędzi), stół rolkowy, prowadnica boczna, niwelator 1 lub 2, enkoder , ścinanie, przenoszenie stołu rolkowego, podajnik szczypiec, automatyczny układacz.

Automatyczne sterowanie procesem ciągłym o dużej wytrzymałości, chociaż maszyna nie jest tak dokładnie tak płynna jak cięcie blachy ze stali nierdzewnej, linia blachy cewki ze stali węglowej cięta na długość jest linią automatyczną o wysokiej konfiguracji.



  • zwykła stal węglowa Granica plastyczności ≤270Mpa Wytrzymałość na rozciąganie ≤465Mpa,
  • Gdy zakres blachy stalowej przekracza możliwości niwelatora, na przykład 1-10 mm, 2-12 mm, odpowiednie są dwa niwelatory, jeden mniejszy i jeden większy, w międzyczasie dwukrotne wyrównywanie, najpierw zgrubne, a następnie dokładne wyrównywanie, jest dobre dać płaskie prześcieradła.
  • Układanie przyjmuje prosty stojak do odbierania arkuszy z rolek dociskowych, a następnie pneumatyczne popychacze popychają każdy arkusz do porządku.
  • Długość kodowania mierzy długość arkusza przy prędkości około 30m/min, 2m arkusza x 8szt na minutę.
  • Automatyczna układarka: ramiona rolkowe typu szufladowego odbierają blachę stalową za pomocą cylindrów pneumatycznych, hydrauliczny stół podnoszący z ruchomym ruchem w górę iw dół, pneumatyczne popychacze boczne i poprzeczne, szerokość arkusza jest regulowana za pomocą pręta śrubowego, wyjściowy stół rolkowy do tyłu przekazuje arkusze na zewnątrz, przegroda do zatrzymania końce prześcieradeł.


Skład i parametry:

Nie. Kompozycja Parametr / Konfiguracja
1 Siodło cewki 35T
2 Odwijak z podwójnym trzpieniem Φ500-800 mm, obciążenie 35T
3 Podajnik szczypiec i niwelator z pięcioma rolkami Φ230mm, 75KW
4 Akumulator pitny 6000 mm
5 Prowadnica boczna 1# Hydrauliczny 1000-2000mm
6 11 niwelator rolkowy 4Hi, 160KW, Φ210 mm
7 Enkoder obrotowy Przedstawiciel, Omron
8 ścinanie hydrauliczne Ciężki, 45 kW
9 Stół rolkowy 5000 mm
10 układarka 12m 5 popychaczy
11 System hydrauliczny Zawory Vitory, pompa Yuken
12 System sterowania elektrycznego Napęd Parker DC, Siemens PLC i HMI



Postacie:


1. Rozwijarka / rozwijarka

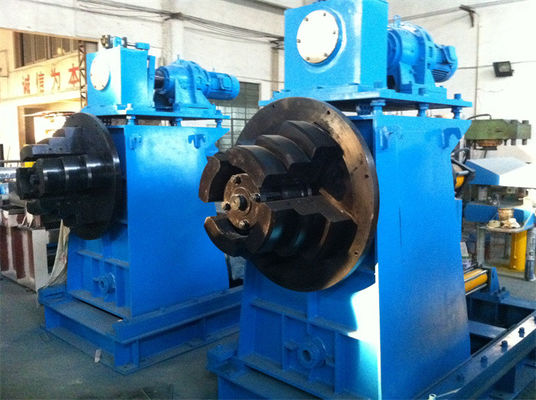

Ciężka linia do cięcia na długość obsługuje ciężkie stalowe cewki o dużej grubości.rozwijarka ma podwójne trzpienie i mocne przesuwne podstawy.

Każdy trzpień ma trzy stopnie, otwieranie i zamykanie dwóch trzpieni za pomocą cylindrów hydraulicznych.

Mechanizm naciągu wstecznego zainstalowany na górze podstawy rozwijarki, aby zapewnić stabilność rozwijania.

2. Otwieracz głowicy cewki ramy portalowej

Rama portalowa jest bardzo mocna, z rolką dociskową tłumika, rolką prostującą na górze ramy.
hydrauliczna prasa rolkowa tłumiąca na górze stalowej cewki, a jej kąt docisku jest regulowany

Rolka prostująca może przesuwać się do przodu do tyłu, aby śledzić głowicę paska i wyprostować ją.

Płyta łopaty zainstalowana na wyrównywaczu wstępnym podtrzymuje głowicę cewki podczas prostowania głowicy cewki prasy rolkowej.

3. pierwszy niwelator wstępny 2+5

rolka jest ogromna i mocna, zmniejszając wewnętrzne naprężenia stalowej cewki, powierzchnia rolki jest utwardzona i chromowana

Aby złagodzić rozwijające się naprężenie zginające do stanu rozluźnienia.

4. Niwelator do dużych obciążeń

liczba prostowarek do dużych obciążeń będzie wynosić 13szt, 11szt lub 9szt, średnica rolek będzie wynosić 180mm -230mm -300mm,
Szczelinę i kąt górnych rolek i dolnych rolek można regulować.

Brak poziomowania stopu, niwelator pracuje w sposób ciągły bez naciskania stalowej płyty podczas cięcia synchronicznego, co jest dobre do ochrony powierzchni stalowej blachy bez pozostawiania śladu rolki

Kiedy ścinanie zatrzymuje cięcie, niwelator jest sprzęgnięty i zatrzymywany podczas pomiaru enkodera.

5. Nożyce hydrauliczne: silnik pompy hydraulicznej o mocy 30 kW

6. Sterowanie automatyczne, cały proces jest kontrolowany przez PLC w trybie automatycznym.
