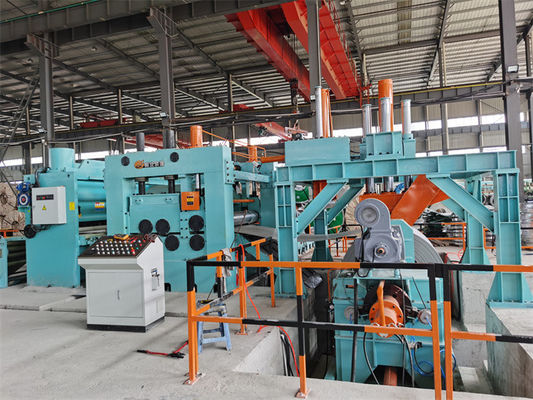

Ciężki gabaryt HR podwójny wyrównywacz blach stalowych wycięty na długość
Tłuszcz stalowy HR o dużym rozmiarze jest stalą węglową Q235, Q345, S355, wytrzymałość wytrzymałości ≤270Mpa wytrzymałość na rozciąganie ≤465Mpa, linia wyprostowująca cięta wzdłuż jest ciężka, w tym odwiert,o pojemności nieprzekraczającej 10 WW przypadku arkuszy HR stacker ma prostą strukturę:Przyciskanie rolki wysyła arkusz na stopu rack a następnie pchacze popchnąć arkusz czystoPodwójne wyrównania oznaczają wyrównanie wstępne dla wyrównania szorstkiego i głównego wyrównania dla wyrównania drobnego, wyrównanie wstępne wynosi 2 hi, wyrównanie drobne wynosi 4 high,Synchronizacja między nimi jest sterowana przez sterowniki prędkości pod PLC.
Skład i parametry:
| Nie, nie, nie. |
Skład |
Parametry / konfiguracja |
| 1 |
Siodło z cewką |
20-30T |
| 2 |
Wyroby z tworzyw sztucznych |
Φ500-800 mm, obciążenie 30T |
| 3 |
Wykorzystuje się w tym celu urządzenia do wypełniania wymogów określonych w załączniku I. |
Φ220 mm, 55 -75 kW |
| 4 |
Akumulator do kopalni |
6000 mm |
| 5 |
Przewodnik boczny 1# (nieobowiązkowy) |
Hydrauliczne 1000-2000 mm |
| 6 |
Trimmer krawędzi (nieobowiązkowy) |
Oddzielne ciało, sterowanie częstotliwością,
Krawędź 3-8 mm
|
| 7 |
Wkręcacz do złomu i stolik do przewijania (nieobowiązkowy) |
Wskazówka złomu, hydrauliczny wiertnik |
| 8 |
Przewodnik boczny 2# |
Hydrauliczne 1000-2000 mm |
| 9 |
11 wyrównanie rolki |
4Hi, 132KW, Φ190 mm |
| 10 |
Koder obrotowy |
Odpowiednik, Omron. |
| 11 |
Wyroby z tworzyw sztucznych |
Ciężkie urządzenia, 22 kW |
| 12 |
Stół rolkowy |
4000 mm |
| 13 |
Stacker |
prosty typ regału, 12 m |
| 14 |
System hydrauliczny |
Zawory wytrzymałościowe, pompa Yuken |
| 15 |
System sterowania elektrycznego |
Parker DC drive, Siemens PLC i HMI |
Postacie:
1Rozwijanie / Odwijanie
ciężkie obcięte do długości linie rękojeści ciężkie ocieplone cewki o dużym rozmiarze. rozwijanie ma podwójne mandrely i silne podstawy przesuwne.
Każda z nich ma trzy kroki, otwieranie i zamknięcie dwóch z nich przez cylindry hydrauliczne.
Mechanizm zwrotnego napięcia zainstalowany na podstawie rozwijania, w celu zapewnienia stabilności rozwijania.
2. Otwieracz głowicy z cewką ramy portale
Ramka portalu jest bardzo mocna, z rolką prasową i rolką wyprostowującą na szczycie ramy.
hydrauliczne tłoczenie rolki snubber na górze stalowej cewki, a kąt tłoczenia jest regulowany,
Rolka wyprostowująca może przesuwać się do przodu i do tyłu, aby śledzić głowę taśmy i wyprostować ją.
Płytka łopatowa zainstalowana na prelevelerze wspiera głowę cewki, podczas gdy wyprostowuje głowę cewki.

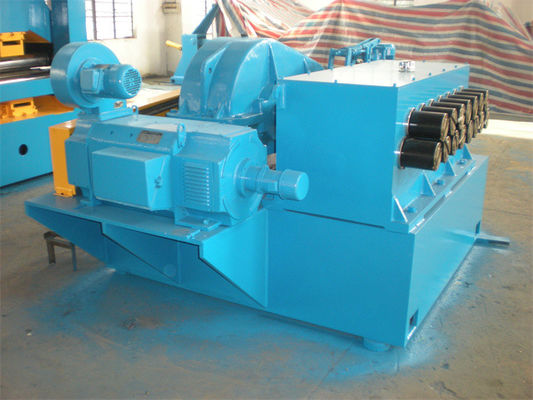

3. pierwszy 2+5 pre leveler
Rolka jest ogromna i mocna, łagodząc wewnętrzne napięcie stalowej cewki, powierzchnia rolki jest twardy i chromowany
Aby zmniejszyć napięcie zgięcia do stanu rozluźnienia.

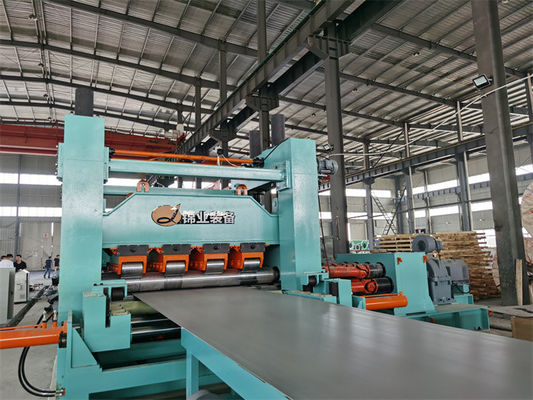

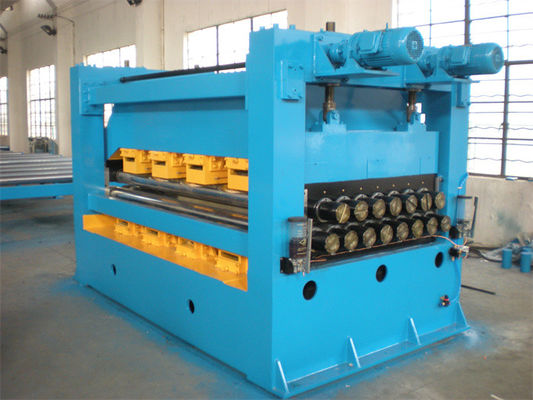

4. Ciężki wyrównywacz
Liczba ciężkich wyrównaczy będzie 13 sztuk, 11 sztuk, 9 ocs, średnica rolków będzie 180mm -230mm -300mm,
Można regulować przepaść i kąt górnych i dolnych walców.
Brak przerwy w wyrównaniu, wyrównanie nieprzerwanie działa bez tłoczenia stali podczas cięcia synchro, jest to dobre do ochrony powierzchni stali bez pozostawiania śladu rolka
Po zatrzymaniu cięcia obcięcia, wyrównywacz jest zaciśnięty i zatrzymany podczas pomiaru kodera.
5. Hydrauliczne cięcie
Ścieranie ścieżek: Synchro Wysokiej częstotliwości cięcia i silnej ramy, silnej stacji hydraulicznej do obcinania, duży serwo silnik do synchro śledzenia płyty stalowej.
Hydrauliczne kołysanie jest zatrzymaniem cięcia pod pomiarem kodera.
6. Automatyczne sterowanie, cały proces jest pod kontrolą PLC w trybie automatycznym.
