Maszyna do cięcia wzdłużnego cewki ze stali nierdzewnej o wysokiej precyzji Podwójna krajarka Opcjonalnie

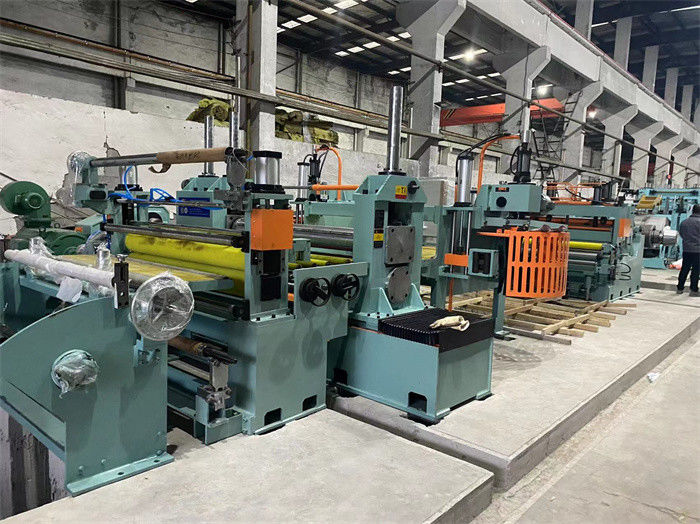

Linia do cięcia wzdłużnego zwojów ze stali nierdzewnej o wysokiej precyzji (opcjonalnie podwójna krajarka)

Linia do cięcia wzdłużnego cewki ze stali nierdzewnej o wysokiej precyzji, bardzo mocna i bardzo precyzyjna.Ponieważ w porównaniu ze zwykłą stalą węglową Granica plastyczności ≤350Mpa Wytrzymałość na rozciąganie ≤550Mpa, wytrzymałość blachy ze stali nierdzewnej Granica plastyczności ≤550Mpa Wytrzymałość na rozciąganie ≤780Mpa i znacznie wyższa wytrzymałość elastyczna

Ponieważ stal wysokiej jakości, powierzchnia blachy ze stali nierdzewnej jest jasna i gładka, musi być dobrze chroniona w procesie cięcia wzdłużnego, wszystkie rolki transmisyjne są pokryte gumą PU.

Charakterystyka

1. Bardzo mocny rozwijacz wspornikowy i rolka dociskowa do otwierania cewki i obieraczka do łopaty, z urządzeniem do obierania papieru

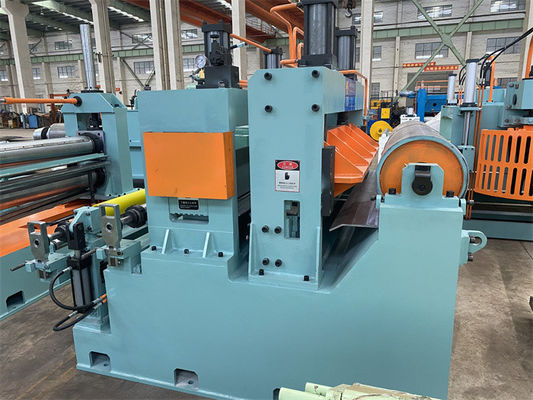

2.Slitter: stojaki do krajarki, wały, noże są większe i mocniejsze niż normalna krajarka.Moc silnika napędowego jest o około 40% większa niż w normalnym modelu krajarki.

3. Wszystkie rolki transmisyjne są pokryte gumą PU, aby uniknąć zarysowania powierzchni arkusza STS.

4. Pętla wgłębienia akumulatora jest dłuższa i wystarczająco głęboka, aby zapewnić gromadzenie się elastycznej taśmy ze stali nierdzewnej.

5. Jednostka dostarczania naprężeń posiada zarówno filc rolkowy, jak i wełniany, aby zapewnić regulowane stabilne napięcie podczas odrzutu.

6. Recoiler ma separator typu rama portalowa, od góry do pasków oddzielających prasę.

7. Prędkość cięcia do 120 m / min, cięcie o wysokiej precyzji.

8. Noże do cięcia wzdłużnego będą wykonane ze specjalnego materiału SKD11, H13K, SLD itp.

9. Układ hydrauliczny, taki jak cylindry hydrauliczne, zawory, jest solidny i trwalszy.

Precyzja cięcia:

• Tolerancja szerokości szczeliny: ≦0,10 mm;Szerokość szczeliny < 300 mm, grubość < 1,2 mm, tolerancja szerokości szczeliny ≦ 0,05 mm;
• Wygięcie szczeliny: ≦ 0,5 mm / M dla paska szerszego niż 300 mm, ≦ 1,0 mm / M dla paska <300 mm.Paski krawędzi w odległości do 100 mm od krawędzi cewki macierzystej nie podlegają ograniczeniom.
• zadziory: ≦0,05mm, czyli powiedzmy nie więcej niż 5% cięcia taśmy o grubości powyżej 1mm ze stałą prędkością w warunkach ostrych noży i odpowiednich odstępów między nożami.
• Oszałamiający odrzut ≦ ± 0,5 mm (przy stabilnej prędkości, zmiana prędkości nie jest tak szybka
• Turriform odrzutu: ≦ ± 2,0 mm (przy maksymalnej średnicy zwijania

Parametry:

Konfiguracja:
