Zgrzewarka do rur stalowych o dużej wytrzymałości ERW Frezarka do rur HG 165
Product Details
Zgrzewarka do rur stalowych o dużej wytrzymałości
,spawarka do rur stalowych 50 m/min
,frezarka do rur ERW HG 165
Maszyna do spawania rur stalowych o dużej wytrzymałości ERW (HG 165)

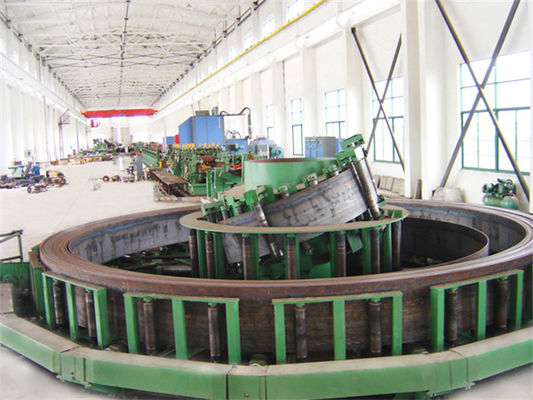

Odwijanie → Prostowanie taśm → Stół ścinający i spawalniczy → Akumulacja → Poziomowanie → Formowanie → Zgrzewanie HF → Gratowanie (zewnętrzne) → (Natryskiwanie cynku) → Chłodzenie → Rozmiar → Prostowanie rur → Cięcie → Rozładunek

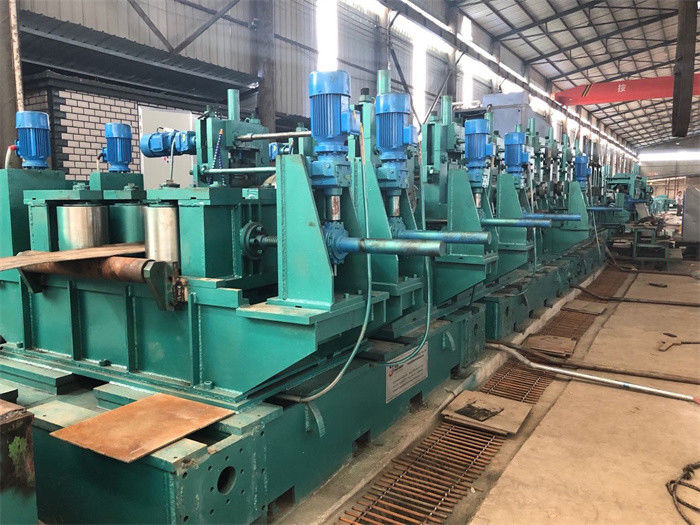

Pozioma rama rolkowa i pionowa rama rolkowa:
| Imię | Sekcja | Ilość | średnica wału | Materiał | Leczenie |
| Pozioma rama rolowana | Jednostka formująca | 7 | Φ120mm | 40Cr | Hartowanie HF |
| Jednostka rozmiaru | 5 | Φ120mm | 40Cr | Hartowanie HF |
| Imię | Sekcja | Ilość | średnica wału | Materiał | Leczenie |
| Pionowa rama rolowana | Jednostka formująca | 8 | Φ65mm | 40Cr | Hartowanie HF |
| Jednostka rozmiaru | 5 | Φ65mm | 40Cr | Hartowanie HF |
Sepcyfikacja linii do produkcji rur HG 89:
| Surowy materiał | |
| stal niskowęglowa, stal niskostopowa, HR lub CR. Wytrzymałość na rozciąganie: σb≤600Mpa Granica plastyczności: σs≤315MPa 2.0-6.0x520mm, ID508mm OD1800mm, 8T |
|
| Gotowe rury | |
|
Rozmiar rury okrągłej:Φ76~Φ165mm* 2mm ~ 6mm 40×80mm~80×160mm * 2,5mm~5,0mm |
|
| Parametry maszyny | |
|
Odwijak, rozprężanie hydrauliczne, hamulec pneumatyczny, obciążenie 8T Otwieracz i prostownica do cewek: 18KW prowadnica szwu (typ głowicy tureckiej), rolka dociskowa 3 rolki, 2 noże do skrobania. |
Specyfikacja maszyn do rur ERW:
| Model | Wielkość rury | Spawacz wysokiej częstotliwości (KW) | Moc silnika (KW) | Prędkość (m/min) |
| Фmm x mm | ||||
| HG16 | Ф(7-20) x (0,2-0,5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0,35-1,3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0,6-2,0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0,8-2,5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0,8-3,0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1,2-4,0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1,5-4,5) | 300 | 132x2 | 30-80 |
| HG114 | Ф(38-127) x (1,5-4,5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2,0-5,0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2,0-6,0) | 600 | 200x2 | 15-50 |
