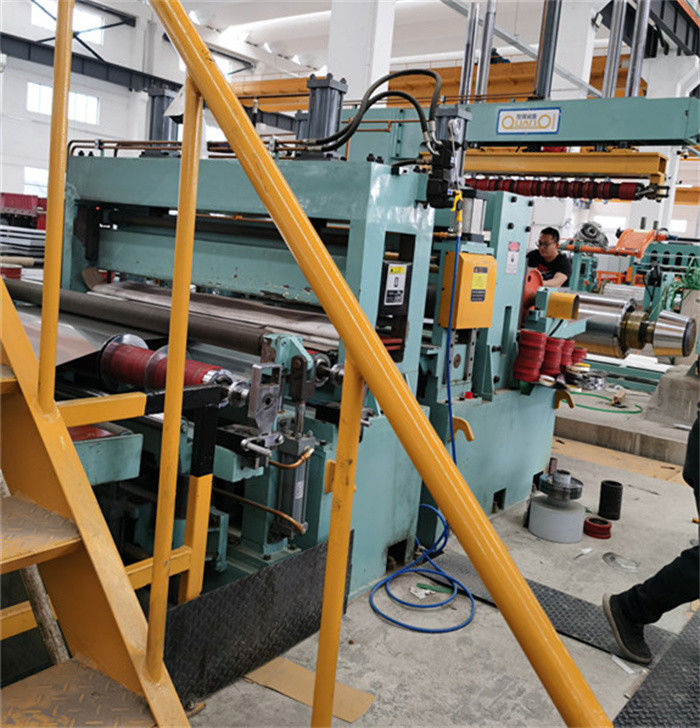

AHSS High Strength Coil Steel Slitting Line Machine (stała Q460,C-Mn)
Opis
Maszyna do cięcia stali z cewki jest rodzajem sprzętu stosowanego do cięcia stali z cewki, głównie obejmującego automatyczne karmienie, cięcie cewki i procesy uzwojenia.Ta linia produkcyjna jest ważnym elementem linii produkcyjnej przetwarzania na zimno stali o cewce, a jego zasadą działania jest głównie cięcie dużych ceł stalowych w wielokrotne wąskie cewki stalowe zgodnie z wymaganą szerokością i długością.Linia produkcyjna do cięcia stali z cewki jest szeroko stosowana w linii produkcyjnej przetwarzania na zimno stali z cewki w gałęziach przemysłu, takich jak rury staloweJest jednym z ważnych urządzeń służących poprawie wydajności produkcji i jakości produktów.
AHSS obejmuje głównie stal DP, stal TRIP, stal M, stal CP, stal HF, stal TWIP, stal QP, wytrzymałość na rozciąganie 500 - 1500Mpa. w przemyśle motoryzacyjnym może znacznie poprawić wytrzymałość przy mniejszej masie
Płyty ze stali o wysokiej wytrzymałości AHSS w cewkach to stal wysokiej jakości, wymagająca wysokiej jakości cięcia.
Skład i właściwości
1Bardzo mocny odwojownik i otwieracz cewki, prasowa płytka do otwierania cewki, aby utrzymać cewkę stale w czasie wyciągania taśmy stalowej i wysyłać głowę taśmy do sprzętu do karmienia szczotką.
2.Slitter: stanowiska, wały, noże są większe i mocniejsze niż zwykły slitter.
3.Winkler na krawędzie używa napięcia typu momentu obrotowego, silniejszego i wydajniejszego.
4.Akumulator jest dłuższy i wystarczająco głęboki, aby zapewnić akumulację taśmy stalowej.
5.Przepuszczalnik napięcia posiada zarówno walcowy, jak i wełniany filc, aby zapewnić regulowane stabilne napięcie do odchylenia.
6.Wykrętka ma rozdzielacz nad ramieniem typu ramy portalowej, od góry do prasowych taśm oddzielających.
7Prędkość cięcia jest zwykle ograniczona do 80 m/min.
8Noże do cięcia będą specjalnym materiałem odpowiednim do cięcia stali twardej.
9Systemy hydrauliczne, takie jak cylindry hydrauliczne, zawory, powinny być solidne i trwalsze.
Proces układu:
Koło przygotowujące siodło, Koło załadujące wóz, Uncoiler z rolką prasową, Peeler głowy koła, Kłucznik i 5 rolki Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder, Pit loop 2,Wyroby z tworzyw sztucznych, rolka do ścierania i deflektor, odchylacz z separatorem nad ramieniem, wóz rozładowujący cewkę
Parametry:
| Linia przecinkowa (0,3-3,0) x 1800 100mpm |
Parametry |
| Pojawiły się stali |
ID508mm, 610mm, OD1800mm, masa cewki 20T |
| Pozostałe, z wyłączeniem: |
ID508mm, OD1800mm, masa cewki 20T max |
| Szerokość cewki macierzystej |
500-1800 mm |
| Szerokości cewki dla dzieci |
50 mm -800 mm |
| Liczba cięć |
1 mm x 30 szczelin; 3 mm x 10 szczelin |
| Główne silniki |
Slitter 132 kW + Recoiler 160 kW |
| Noż do cięcia |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Włócznik odkrętu |
508mm mandrel |
| Opcjonalnie |
Dwukrotne przecinarki, rozładunkowe turniket |
| Prędkość przecinania |
0-50-100 mpm regulowane |
| Konfiguracja |
Siemens PLC, Parker DC Driver, zawory Rexroth |
| Precyzja cięcia |
Szerokość szczeliny ±0,12 mm; przechylenie ±0,1 mm/m; bur 3% grubości; grób odbicia <0,5 mm |
Konfiguracja:
| Część |
Materiał, przetwarzanie, marka |
| wiarę, oś, rolki |
40Cr, HB250-275, HRC55-58 |
| Slitter arbor |
42CrMo kuwanie, HB280-300, hartowanie powierzchni średnią częstotliwością HRC50-55, twarda powłoka chromowa, polerowanie powierzchni |
| Ramy, podstawy |
Q235-A,Q345 Spawanie płyt stalowych, obróbka grzewcza |
| Korpus skrzyni biegów |
Q345 Spawanie płyt, obróbka cieplna, strzał piaskowy, malowanie wstępne |
| Zmiany biegów |
Stal kująca 40Cr, HB240-255, twarz zębów utwardzona, zęby mielone |
| Odwiert, segmenty odwiertów: |
45# Stalo odlewane, hartowanie, pokrycie chromowaniem twardym i polerowanie |
| Pompy hydrauliczne |
Pompy zmiennorzędowe Yuken |
| PLC |
Siemens S200 |
| łożyska |
HRB, ZWZ, SKF |
| Części pneumatyczne |
/Atak powietrzny, SMC. |
