Podwójne głowice do cięcia cewki do cewki Stalowa linia do cięcia wzdłużnego do blachy ze stali węglowej CR

Podwójne głowice przecinkowe od cewki do cewki Stalowe przecinkowe linia odwinęcia dla blachy stali węglowej CR

Linia odcinkowa do odcinkowej jest maszyną używaną do cięcia i odwinięcia cewki stalowej, która może automatycznie cięć i odwiniąć cewki stalowe o różnej szerokości i grubości.

Jego zasadą działania jest rozwinięcie stalowej cewki na dużej rolce do kocioła podajnego maszyny do cięcia, cięcie go nożem do cięcia i rozdzielenie go na paski przez strzygacz,i wreszcie uzyskać małą rolkę, która spełnia wymaganą szerokość i długośćMaszyna ta łączy wiele funkcji, takich jak rozwijanie, cięcie, cięcie i odwijanie, umożliwiając wydajne i zautomatyzowane operacje,poprawa efektywności produkcji i jakości produktów.

Gorąco walcowane cewki ze stali węglowej HR to grubiejsze blachy stalowe wykonane z walcowania na gorąco.minimalna około 0.2mm, proces cięcia jest wysokiej precyzji, wysokiej prędkości i tym samym produktywny.

Dajemy różne opcje konfiguracji dla klientów do wyboru, klient mówi ich plan produkcji

• Wchodzące wymiary cewki macierzystej
• specyfikacja końcowych cewek dla dzieci
• Produkcja roczna
• Precyzja szczelin

Następnie obliczamy prędkość cięcia, precyzję cięcia i automatyzację.

.

Skład i parametry:

1) Siodło przygotowujące cewkę, obciążenie 20T

2) Jednorazowy rozwijalnik mandrylowy (508 mm mandrylowy, z rolką prasową o mocy 7,5 kW)

3) Urządzenie do wyprostowania i łopatki głowy cewki (hydrauliczne)

4) podwójne rolki szczytowe i 5-walcowy wyrównywacz i obcięcie głowicy cewki (30KW AC, rolki 160mm)

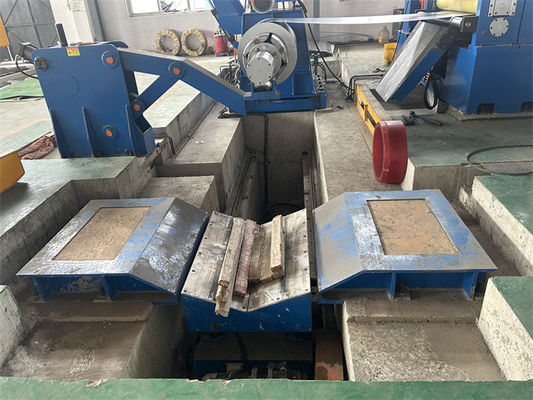

5) Akumulator do kopalni 1 (3m długości, 3m głębokości, 2,0m szerokości)

6)Przewodnik boczny przed przecinaniem (300-1600 mm zakres regulowany)

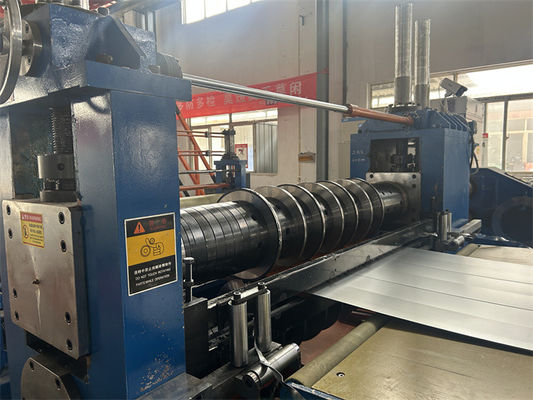

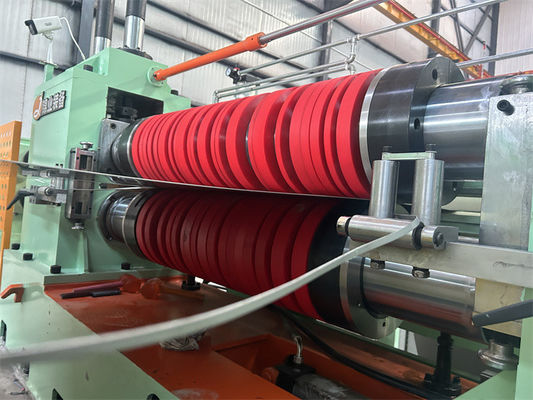

7)Slitter (opcjonalna szybka wymiana podwójnej głowicy), 220 mm rogu, 110 kW prądu stałego

8)kręgowy rolnik (położony poniżej tabeli przesyłowej) 4KW zmienna częstotliwość

9) akumulator do kopalni 2 (długość 3 m, głębokość 5 m, szerokość 1,6 m)

10) Pre-separator & Tensioner, Deflector Roller (wołowy filcowany napięcie)

11)Wykręcacz z uchwytem prasowym 508 mm bezszwodowy mandrel

12)Koło rozładowujące, obciążenie 20T

13) Układ hydrauliczny, układ pneumatyczny (pompa tłokowa zmienna o mocy 7,5 kW)

14)Elektryczny system sterowania

Proces układu:

Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, zwrotnik z separatorem nad ramieniem, wózek rozładowujący cewkę (zwrotnik)

Parametry:

Konfiguracja:
