Automatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzji

Automatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzji
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
Trading Properties
MOQ
1 zestaw
period for dispatch
60 -90 dni
payment method
T/T

Product Details

Podkreślić:

Maszyna do cięcia wzdłużnego 0

,

3-3 X 1300

,

maszyna do cięcia wzdłużnego 100 m / min

Coil Material: HR, CR, GI, PPGI, Q235, S355
Coil Width: 300-1300mm
Sheet Thickness: 0,3-3 mm
Coil Weight: 15-20T
Slitting Speed: 0-120m/min
Number Of Slitting: 3 mm x 15 szczelin, 1 mm x 25 szczelin
Product Brief
Automatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzji Główne cechy tej maszyny to: Wysoki stopień automatyzacji: automatyczne podawanie, automatyczne cięcie, automatyczne nawijanie, w pełni automatyczne sterowanie, brak konieczności ręcznej interwencji, ...
Product Description

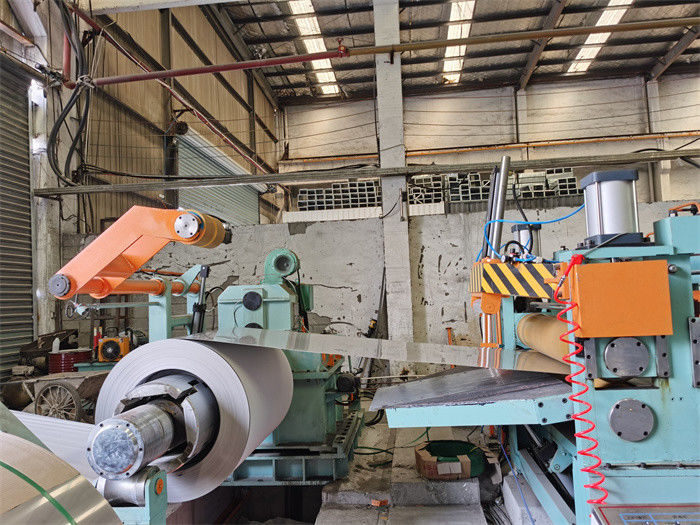

Automatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzji



Główne cechy tej maszyny to:


Wysoki stopień automatyzacji: automatyczne podawanie, automatyczne cięcie, automatyczne nawijanie, w pełni automatyczne sterowanie, brak konieczności ręcznej interwencji, ograniczenie pracy ręcznej w produkcji.


Wysoka dokładność cięcia: Ta maszyna wykorzystuje zaawansowaną technologię cięcia, która może osiągnąć wysoką precyzję i szybkość cięcia, skutecznie poprawiając jakość produktu.


Silna zdolność przetwarzania: Linia do cięcia blachy stalowej ma dużą zdolność przetwarzania, która może jednocześnie przetwarzać wiele blach stalowych o różnych specyfikacjach i grubościach, aby spełnić różne potrzeby produkcyjne.


Duża zdolność adaptacji: ta maszyna nadaje się nie tylko do cięcia zwykłych blach stalowych, ale także do cięcia różnych rodzajów płyt, takich jak blachy ze stali nierdzewnej, kolorowe blachy stalowe itp.


Dlatego automatyczne linie do cięcia blach stalowych są szeroko stosowane w przemyśle stalowym, zwłaszcza w branżach takich jak produkcja motoryzacyjna, lotnictwo, budownictwo i sprzęt AGD, o ważnej wartości użytkowej.



Kompozycja



Siodło przygotowujące cewkę, Wózek do ładowania cewki, Odwijak, Otwieracz głowicy cewki, Podajnik szczypiec i wyrównywacz wstępny, Nożyce, Akumulator wgłębienia 1, Prowadnica wejściowa, Krajarka, Nawijarka złomu, Akumulator wgłębienia 2, Napinacz i separator wstępny, rolka ścinania słupka i deflektora , odrzutnik z separatorem naramiennym, wózek do wyładunku cewki, (bramka obrotowa)

  • Odwijak: pojedynczy trzpień typu wspornikowego do obciążenia cewki 15-20T lub rozwijak z podwójnymi głowicami stożkowymi do 20-30T
  • Podajnik szczypiec i Preleveler: szczypanie taśmy stalowej do cięcia wzdłużnego w trybie Jog i podawanie taśmy do akumulatora dołu w trybie automatycznym.
  • Krajarka jest sercem linii do cięcia wzdłużnego, zainstaluj noże tarczowe, przekładki, gumowe pierścienie lub drewniane listwy, aby wykonać cięcie, podwójna krajarka szybka wymiana jest opcjonalna
  • Wałek dociskowy z rozciętymi ogonami: zainstalowany na stole rolkowym nad nawijarkami złomu, aby docisnąć rozcięte paski, ogony nie wpadają w pętlę.
  • Zwijacz złomu: dostępny jest typ pionowy lub poziomy, nawijaj skrawki krawędzi.
  • Oddzielenie pasków: trzykrotne oddzielenie pasków (dwa razy przed naprężeniem, raz przed odrzutem).
  • Stacja napinająca: belki szczelinowe w kanałach zaciskają filc wełniany, aby zapewnić regulowane napięcie odrzutu.
  • Rolka kodująca deflektora: odchyl kierunek pasków przed odrzutem i zmierz prędkość linii, aby uzyskać synchronizację między krajarką a odrzutnikiem
  • Recoiler: dostępny jest trzpień bezszwowy lub trzpień z normalnymi segmentami, do nawijania pasków w celu oddzielenia pasków prasy.



Parametry

Cewka matki Numer cięcia Prędkość cięcia Precyzja cięcia Narzędzia Moc Pojemność

Grubość 0,3-3 mm

Szerokość 300-1300 mm

ID 508mm

średnica zewnętrzna 1800 mm

Waga 20T

25pasków na 0,3-1mm;



10 pasków na 2,0-3,0 mm;

0-120m/min

nastawny

taśmy 20-1300mm;

≤+/-0.10mm szerokość szczeliny,

garb zwijania ≤0,5 mm.

Noże: SKD11, SLD, H13K

Przekładki: 45 # Stal

Poduszka: guma, kółka PU

Separator nylonowy

Tarcze oddzielające 16Mn

Razem 260KW

Krajarka 90KW

Zwijarka 110KW

30min/cewka x cewka 15T,

8 godzin 240T

Rysunek układu

Automatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzji

Automatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzjiAutomatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzjiAutomatyczna linia do cięcia wzdłużnego blachy stalowej o wysokiej prędkości i wysokiej precyzji
