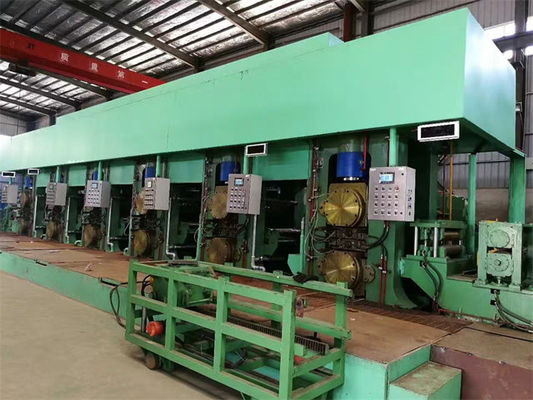

750 Linia walcowni na zimno z czterema stojakami Tandem Walcowni stali węglowej

750 Linia walcowni na zimno z czterema stojakami Tandem Walcowni stali węglowej
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
Tandem 750
Trading Properties
MOQ
1 zestaw
period for dispatch
200-250 dni
payment method
T/T

Product Details

Podkreślić:

Walcownia na zimno z czterema stojakami

,

walcownia na zimno tandemowa 280 m / min

,

walcownia ze stali węglowej 650 mm

Name: Cztery stojaki Tandemowa linia walcowni zimnej
Material: HR Steel Coil nie marynowane lub marynowane
Input: 2-4x650mm
Output: 0,6-1,5x650mm
Rolling Speed: 280m/min
Work Roller: średnica 200 x 750
Backup Roller: średnica 630 x 730
Press Down: Hydrauliczne AGC
Total Power: 3500KW
Optional: podwójne odrzutniki
Product Brief
750 Czterostanowiskowa tandemowa linia do walcowni zimnej stali węglowej Tandemowa walcownia zimna 750 z czterema stanowiskami w sposób ciągły zmniejsza grubość blachy stalowej z prędkością do 280 m/min z 2-4 mm do 0,6-1,5 mm. Konkurencja młyna tandemowego jest ciągła w jedną stronę od rozwijania do ...
Product Description

750 Czterostanowiskowa tandemowa linia do walcowni zimnej stali węglowej



Tandemowa walcownia zimna 750 z czterema stanowiskami w sposób ciągły zmniejsza grubość blachy stalowej z prędkością do 280 m/min z 2-4 mm do 0,6-1,5 mm.


Konkurencja młyna tandemowego jest ciągła w jedną stronę od rozwijania do zwijania bez zatrzymywania, więc automatyczne nożyce i spawarki, akumulator taśmowy utrzymują ciągły proces podczas zmiany cewki, podwójne odwijaki są dobrą opcją do poprawy produkcji.



Proces układania:
Wózek do ładowania cewki hydraulicznej, rozwijarka, Prostownica pięciorolkowa, Spawanie i cięcie, poziomy akumulator spiralny, platforma przetwarzania wejściowego, cztery stojaki 4 walcownia rolkowa, platforma przetwarzania wyjściowego, zwijarka Re, samochód rozładowujący cewkę.



Parametry:

Materiał taśmy cewki wejściowej Q195, Q235, 08AL
Wprowadź grubość i szerokość paska cewki 2,0-4,0 mm x 650 mm
Grubość i szerokość paska cewki wyjściowej 0,6-1,2 mm x 650 mm
Waga cewki Maks. 12 ton
Liczba klatek jezdnych cztery
Maksymalna siła toczenia każdego stojaka ≤700T
Maksymalna prędkość toczenia na wyjściu 280m/min
Napięcie cewki ≤70KN
Wymiary rolek roboczych φ230×750 mm
Wymiary rolki zapasowej φ630×730 mm
Ciśnienie układu hydraulicznego AGC Maks. 21 MPa
Cylindry hydrauliczne AGC φ480 mmx 70mm, 2szt
Silniki główne 700 kW x 4 zestawy DC 1250 obr./min
Silnik cewki 430 kW prądu stałego 1400 obr./min
Sterowanie silnikiem prądu stałego Siemensa 6RA80
Elektryczny system sterowania Grubościomierz 4 zestawy,
miernik napięcia 3 zestawy,
Siemens PLC, szafy MCC
Czujnik przemieszczenia MTS itp.



Tandemowy młyn na zimno jestwysoka produktywność, wymagająca:

  • Ogromne zasilanie i zużycie energii, wysokowydajny młyn na zimno może oszczędzać energię i kontrolować koszty procesu walcowania.
  • Zemulgowana woda do chłodzenia procesu walcowania wymaga dużego basenu z systemem filtrowania, aby utrzymać wystarczającą ilość czystego chłodziwa.
  • Szafy i panele sterownicze Electrc to wysoce precyzyjny system programowania i reakcji, zapewniający precyzyjne toczenie z dużą prędkością.
  • Komórka napinająca synchronizuje prędkość walcowania i napięcie między dwoma młynami.
  • Operator musi umieć obsługiwać młyn
  • Do kontroli grubości blach niezbędne są grubościomierze.
  • Układ smarowania rzadkim olejem do przekładni młyna i odrzutnika.

Opcja dwóch zwijarek:

głowica taśmy dochodzi do jednej zwijarki, owijarka taśmy przytrzymuje głowicę i owija ją na trzpieniu zwijającym, taśma stalowa zaczyna zwijać się na trzpieniu, przyspieszać prędkość zwijania do maksymalnej stabilnej prędkości, gdy szew spawalniczy ogona cewki zbliża się do zwijarki , zwolnij linię młyna, odetnij pasek po spawaniu ogona.

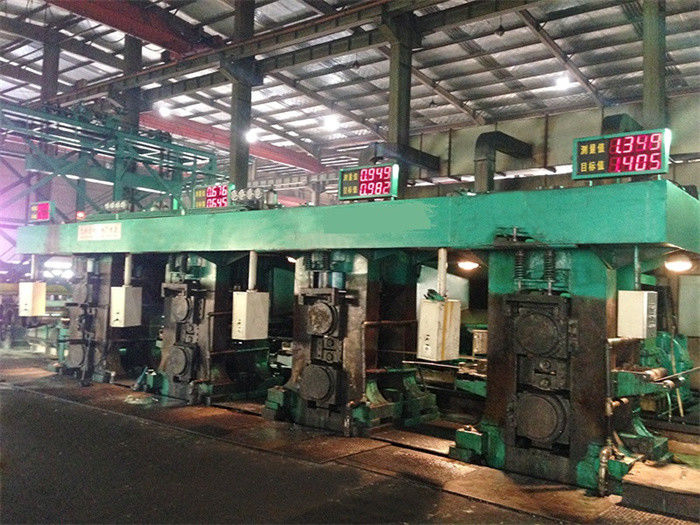

750 Linia walcowni na zimno z czterema stojakami Tandem Walcowni stali węglowej
