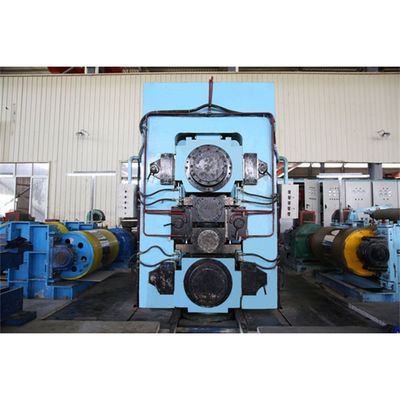

Odwracalna walcownia zimna stali specjalnej do stali wysokowęglowej

Odwracalna walcownia zimna stali specjalnej do stali wysokowęglowej
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
HC750
Trading Properties
MOQ
1 zestaw
Packing
8 X 40HC
period for dispatch
120-180 dni
payment method
T/T

Product Details

Podkreślić:

Specjalna stalowa walcownia zimna

,

walcownia zimna ze stali wysokowęglowej

,

walcownia odwracalna 250 m / min

Name: Odwracalna walcownia zimna stali specjalnej
Material: Stal wysokowęglowa 1095,1075, 1065, 1050
Input Thickness: 1-2 mm
Finished Thickness: 0,1-0,3 mm
Strip Width: 500-650mm
Coil Load: 10T
Rolling Speed: 250m/min
Press Down: Hydrauliczne AGC
Rolling Process: Odwróć 6Cześć
Rolling Force: 10000KN
Recoiling Tension: 180 kN
Rolling Torque: 130KN.M
Land Area: 15m x 15m Rewers
Total Power: 1600KW
Product Brief
Odwracalna walcownia zimna stali specjalnej do stali wysokowęglowej Stal dobrej jakości jest lepsza od zwykłej stali węglowej pod względem właściwości mechanicznych i przetwórczych W tym stal konstrukcyjna ze stali węglowej, stal nierdzewna, stal stopowa, stal narzędziowa, stal sprężynowa, stal ło...
Product Description

Odwracalna walcownia zimna stali specjalnej do stali wysokowęglowej



Stal dobrej jakości jest lepsza od zwykłej stali węglowej pod względem właściwości mechanicznych i przetwórczych

W tym stal konstrukcyjna ze stali węglowej, stal nierdzewna, stal stopowa, stal narzędziowa, stal sprężynowa, stal łożyskowa, stal przekładniowa itp.

Średnio wysokowęglowa stal jestdobrej jakości stal, gatunek stali ASTM 1095,1075,1065,1050, granica plastyczności 385-1080Mpa

Walcarka zimna do stali o średniej zawartości węgla ma bardzo mocną konstrukcję, wysoką precyzję i duże obciążenia.

Procesowi walcowania na zimno towarzyszypośrednie wyżarzanie sferoidyzujące:

  • walcowanie na zimno każdorazowo do 20%, każdorazowo do 50%
  • dwu- lub trzykrotne wyżarzanie w dzwonie.
  • końcowe walcowanie skóry

Analiza procesu walcowania:

Pierwsze toczenie: 2,0 → 0,6 (około 70% zniżki, 4-5 przejść toczenia)

∮150/∮330/∮700x750 walcowanie zgrubne, prędkość 110 -120m/min

Pierwsze wyżarzanie

Druga rolka: 0,6 → 0,22 ~ 0,3 (około 50% zniżki, nawet do 60 ~ 70%)

Drugie wyżarzanie

Trzecie walcowanie: 0,22→0,10

∮120/∮330/∮700x750 dokładne walcowanie, około 240m/min

W przypadku najtwardszej stali wysokowęglowej być może potrzebne jest trzecie wyżarzanie i czwarte walcowanie.



750 6 Hi Mill Parametry:

  Kompozycja Parametry
1 Odwijak 8T, φ508 x 750 CPC, 132KW
2 Prostownica 2+7 Ściskacz φ250mm, prostownica φ160mm, pasywna
3 lewy odrzutnik φ508 x 750 mm, 355 kW prądu stałego
4 Tabela wejść i wyjść Prowadnica boczna, rolka deflektora, grubościomierz
5 6Cześć młyn wsteczny kolumny 420 x 480, rolki robocze φ150 x 750mm, 630KW DC, rolki środkowe φ330 x 750, rolki podtrzymujące φ700 x 730
6 Prawy Odrzutnik φ508 x 750 mm, 355 kW prądu stałego
7 Samochody cewkowe 10T, chodzenie hydrauliczne
8 Hydrauliczne narzędzia do wymiany rolek
9 Układ smarowania rzadkim olejem 4 kW, 60 l/min, 0,63 MPa
10 Wysokociśnieniowy układ hydrauliczny AGC 18,5 kW, 60 l/min, ciśnienie 20 MPa
11 Układ hydrauliczny o normalnym ciśnieniu 11KW, 60l/min, ciśnienie 10Mpa
12 Układ smarowania gazem olejowym
13 Zemulgowany układ smarowania chłodziwem 1200 l/min, 0,7 MPa
14 Elektryczny system sterowania Sterownik prądu stałego 6RA80, sterownik PLC S7-300,


Układ sterowania:

Odrzutniki i silniki prądu stałego walcowni są sterowane przez sterownik prądu stałego serii 6RA80, główny kanał przyjmuje strukturę podwójnej pętli zamkniętej prędkości i prądu elektrycznego, z danym integratorem, funkcjami wstępnego sterowania prądem, wzbudzenie magnesu przyjmuje strukturę podwójnej pętli zamkniętej potencjału i prądu.

Pakiet oprogramowania S00 dla sterownika prądu stałego odrzutnika może zapewnić kontrolę naprężenia, obliczenie średnicy odrzutu i kompensację dynamiczną.

System sterowania DC ma dobrą i niezawodną wydajność, a także najlepszy priorytet własny, silnik, autodiagnostykę, szybkie funkcje sieciowe.

Głównym sterowaniem młyna jest system kontroli prędkości, odrzutnik to kontrola prędkości podczas gwintowania i kontrola naprężenia podczas walcowania (dokładniej pośrednia kontrola naprężenia).

  • Główne funkcje
  • Główny młyn:
  • Ręcznie obracaj do przodu lub do tyłu, pojedynczo lub pojedynczo
  • Bezstopniowa płynna regulacja prędkości
  • Uruchamianie lub zatrzymywanie przyspieszenia o stałej prędkości, ograniczenie prędkości i ochrona przed nadmierną prędkością
  • awaryjny postój
  • Automatyczny słaby magnes
  • Odrzutniki:
  • Ręcznie obracaj do przodu lub do tyłu, pojedynczo lub pojedynczo
  • Bezstopniowa płynna regulacja prędkości
  • Uruchamianie lub zatrzymywanie przyspieszenia o stałej prędkości, ograniczenie prędkości i ochrona przed nadmierną prędkością
  • awaryjny postój
  • Automatyczny słaby magnes
  • aby rozpocząć napięcie, podane napięcie może być płynnie ustawione przez komputer lub ustawienie ręczne
  • Obliczanie i pamięć średnicy odrzutu
  • Kompensacja momentu bezwładności
  • Kompensacja utraty obrotów bez obciążenia

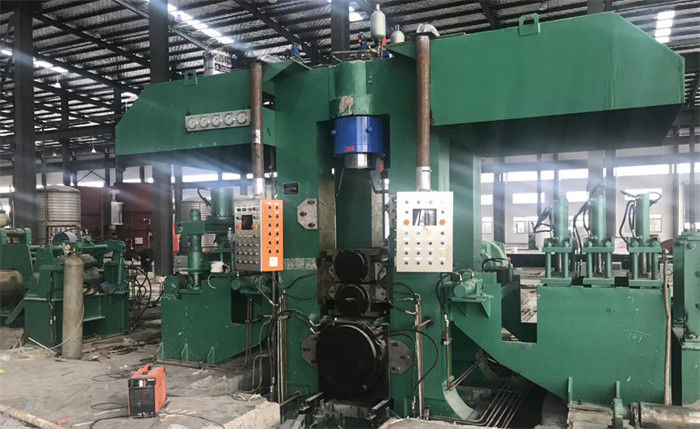

Odwracalna walcownia zimna stali specjalnej do stali wysokowęglowejOdwracalna walcownia zimna stali specjalnej do stali wysokowęglowej
