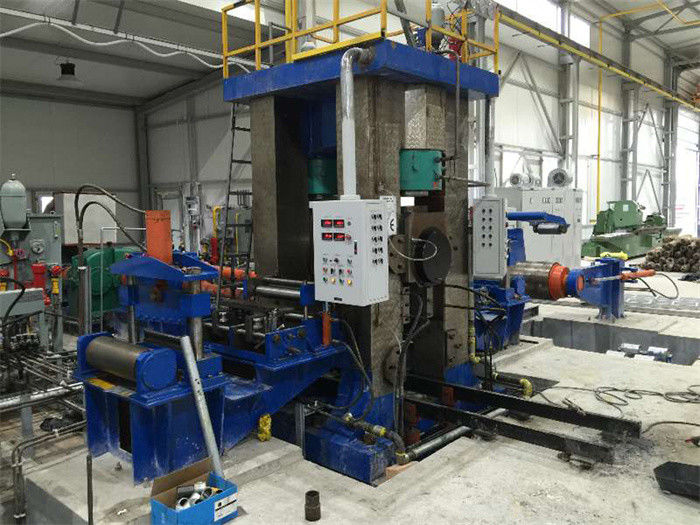

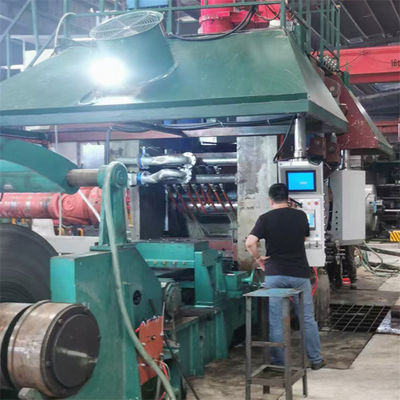

Automatyczna hydrauliczna odwracalna walcownia na zimno AGC Odwracalne maszyny do walcowania na zimno

Automatyczna hydrauliczna odwracalna walcownia na zimno AGC Odwracalne maszyny do walcowania na zimno
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
Odwróć 850
Trading Properties
MOQ
1 zestaw
Packing
8 X 40HC
period for dispatch
120-180 dni
payment method
T/T

Product Details

Podkreślić:

Automatyczny hydrauliczny młyn odwracający na zimno

,

młyn odwracający na zimno o grubości 0

,

5 mm

Name: Hydrauliczna odwracalna maszyna do walcowania na zimno AGC
Material: Q195-Q235; SPHC, SPHD, SPHE
Input Thickness: 0,8-1,2 mm
Finished Thickness: 0,12-0,5 mm
Strip Width: 500-750mm
Coil Load: 16T
Rolling Speed: 600m/min
Press Down: Hydrauliczne AGC
Rolling Process: Odwracalny
Recoiling Tension: 70KN
Rolling Force: 7000KN
Land Area: 15m x 15m Rewers
Product Brief
Automatyczne hydrauliczne odwracalne maszyny do walcowania na zimno AGC Walcarka hydrauliczna AGC jest popularna i zaawansowana w przemyśle metalurgicznym do walcowania na zimno o wysokiej precyzji i dużej prędkości Prasa hydrauliczna w dół lub w górę systemu walcowni zimnejZalety: Mała bezwładność, ...
Product Description

Automatyczne hydrauliczne odwracalne maszyny do walcowania na zimno AGC



Walcarka hydrauliczna AGC jest popularna i zaawansowana w przemyśle metalurgicznym do walcowania na zimno o wysokiej precyzji i dużej prędkości



Prasa hydrauliczna w dół lub w górę systemu walcowni zimnejZalety:

  1. Mała bezwładność, szybka reakcja i wysoka czułość gwarantują wysoką precyzję walcowania, odchylenie grubości można kontrolować w granicach 1% i zwiększyć procent jakości taśmy.
  2. układ hydrauliczny szybka i precyzyjna reakcja może skutecznie usunąć zakłócenia często okresowej zmiany szczeliny walca spowodowanej mimośrodem rolki
  3. Zbieraj, rejestruj i wyświetlaj parametry procesu toczenia, w tym błędy.Dobry dialog HMI.
  4. Prędkość toczenia może być bardzo wysoka, na przykład 240m/min, 480m/min, 600m/min.
  5. Hydrauliczna wysoka precyzja AGC jest szczególnie widoczna w przypadku walcarek o średniej i dużej szerokości.

Postacie:

  1. Hydrauliczny system dociskowy AGC ze sterowaniem automatycznym, w skład którego wchodzą hydrauliczne siłowniki dociskowe, układ sterowania AGC, stacja hydrauliczna, grubościomierze, z funkcjami kontroli stałego prześwitu rolek, kontroli stałego ciśnienia oraz automatycznej regulacji pochylenia.
  2. System automatycznego sterowania komputerem CPU
  3. Ekran dotykowy HIM do dynamicznego wyświetlania, ustawiania parametrów toczenia, alarmów awarii i drukowania raportów.
  4. Cyfrowy napęd prądu stałego lub częstotliwości AC
  5. Napęd środkowych rolek (oddzielnie napędzaj górną środkową rolkę i dolną środkową rolkę.
  6. sterowanie chłodzeniem rolek podzielone na pięć stref, sterowanie przepływem zemulgowanej wody
  7. kontrola dodatniego/ujemnego zginania rolki roboczej
  8. Wstępne ustawienie transferu środkowego wałka i dodatniego sterowania zginaniem środkowego wałka
  9. zerowe ustawienie linii środkowej toczenia za pomocą klina.
  10. rolki robocze i rolki środkowe sprzęt szybkozmienny
  11. automatyczna regulacja prędkości i naciągu rolki
  12. Środki ochrony w przypadku zerwania taśmy, alarmów wypadkowych i zatrzymania awaryjnego.
  13. smarowanie olejowo-gazowe rolek roboczych, rolek środkowych i rolek podporowych.
  14. Łożyska wałeczkowe do rolek podtrzymujących
  15. Rentgenowski miernik grubości
  16. Połączenie procesu toczenia i alarmy defektów kontrolowane przez PLC
  17. Wstępne ustawienie procesu walcowania, kontrola, wyświetlanie i alarmowanie parametrów procesu walcowania i krytycznych parametrów maszyny

850 hydrauliczna AGC 6 High Reversible Linia walcowni zimnej.

materiał stalowy

trawione czyste cewki HR ze stali węglowej, walcowane na zimno i wyżarzane, z przyciętymi krawędziami lub nie

Przychodzący pasek cewki 500-750 mm x 0,8-2,0 mm
Cewki wejściowe Średnica wewnętrzna 508 mm, średnica zewnętrzna 1900 mm, 16T
Walcowana na zimno wykończona taśma cewki SS 500-750 x 0,12-0,5 mm
Parametry walcarki wstecznej
Prędkość walcarki 0-300-600m/min, dwie prędkości
Siła toczenia Maks. 7000 KN
Cofające się napięcie Do 70KN
Rolka robocza, specyfikacja rolki środkowej. Ф185 /320x850mm
Specyfikacja rolki zapasowej. Ф760 x 820 mm
Moc silnika głównego 630KW
Moc silnika odrzutu 250KW
Sterowanie elektryczne Hydrauliczne AGC, sterowniki DC Siemens RA80, PLC, system grubościomierza rentgenowskiego
Warunki płynne Smarowanie rzadkim olejem przekładni, smarowanie olejem gazowym gniazd łożysk, stacji hydraulicznych, układ chłodzenia procesu walcowania
Automatyczna zmiana rolek Silnik hydrauliczny i napęd cylindra, aby zrealizować automatyczną wymianę rolek



Proces roboczy:
16T Uncoiler, podajnik szczypiec i 5-rolkowa prostownica, 1. nawijak, 6 Hi Hydraulic AGC Reversible Mill, 2. nawijak.
