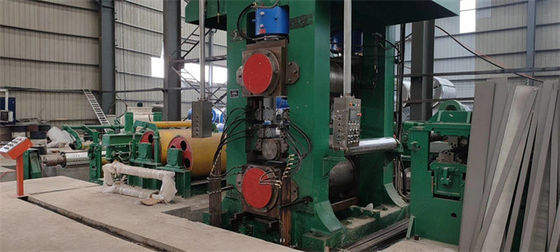

4 Hi 4 High Reversible Cold Rolling Mill Maszyna do taśm metalowych
Automatyczna odwracalna walcownia na zimno różni się od tandemowej walcowni ciągłej, metalowa taśma biegnie do przodu lub do tyłu przez walcarkę w celu zmniejszenia grubości taśmy o liczbę przejść walcowania, przejścia tam iz powrotem mogą wynosić do 5 lub 6, aż do grubości metalu sięga do gotowego miernika.
Odwracalna walcownia zimna jestodpowiedni dla
- 1) precyzyjne walcowanie cienkich taśm metalowych
- 2) Roczna produkcja wyrobów metalowych walcowanych na zimno nie jest bardzo wymagana.
Cechywalcarki odwracalnej:
- Materiałami z taśmy metalowej mogą być stal węglowa, stal nierdzewna, miedź, brąz, aluminium, nikiel, srebro, stop tytanu itp.
- Odwracalna walcownia może mieć 2 wysokie, 4 wysokie, 6 wysokie, 8 wysokie, 12 wysokie, 18 hi, 20 wysokie
- Odwracalne walcowanie na zimno wymaga walcowania tam iz powrotem w stabilnym, jednolitym i precyzyjnym stanie, precyzja produkcji walcarki musi być dobra.
- Sterowanie redukujące grubość młyna dwustronnego może być dokręcane mechanicznie lub hydraulicznie dokręcane AGC, wymagane przez zastosowanie, szybkość i precyzję walcowania na zimno metalu
- Dwie zwijarki znajdują się po obu stronach walcarki odwracalnej, jednocześnie zmniejszając grubość metalowej taśmy cewki, aby zapewnić naprężenie zwijania i nawinięcie taśmy metalowej.
- Silnik napędowy młyna odwracalnego obraca się FWD lub REV, automatycznie sterowany przez sterownik silnika i PLC

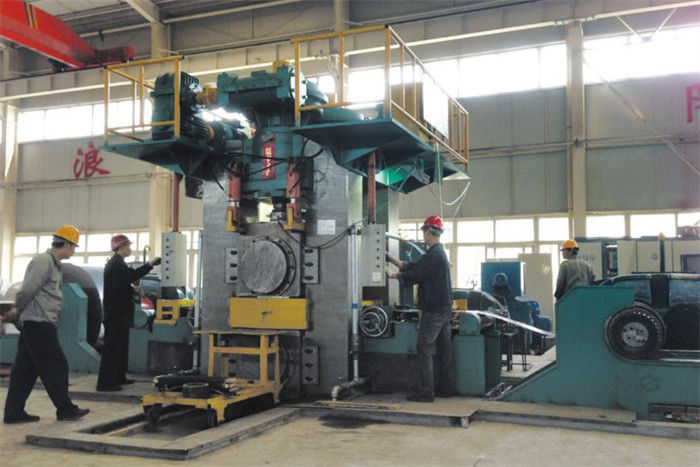

700 czterorolkowa (4 wysokie) odwracalna walcownia zimna.
| materiał stalowy |
walcowana na gorąco zwykła stal węglowa, bez wytrawiania lub łuskania, wyżarzona walcowana na zimno cewka (CRCA)
|
| Przychodzący pasek cewki |
450-600mm x 2-3mm |
| Cewki wejściowe |
Średnica wewnętrzna 508 mm, średnica zewnętrzna 1800 mm, 10 ton |
| Walcowana na zimno wykończona taśma cewki SS |
450-600 x 0,60-1,5 mm |
| Parametry walcarki wstecznej |
| Prędkość walcarki |
Maks. 200m/min, |
| Siła toczenia |
Maks. 6500 KN |
| Cofające się napięcie |
Do 80KN |
| Specyfikacja walca roboczego. |
Ф190 x 700 mm |
| Specyfikacja rolki zapasowej. |
Ф600 x 680 mm |
| Moc silnika głównego |
700 kW |
| Moc silnika odrzutu |
350KW |
| Sterowanie elektryczne |
Mechanik Śruba w Jog, sterowniki Siemens RA80 DC, PLC, rentgenowski system grubościomierza |
| Warunki płynne |
Rzadki olej do smarowania przekładni, smar do gniazd łożysk, stacji hydraulicznej, układu chłodzenia procesu walcowania |
| Automatyczna zmiana rolek |
Silnik hydrauliczny i napęd cylindra, aby zrealizować automatyczną wymianę rolek |
Proces roboczy:
10T Uncoiler, podajnik szczypiec i 5-rolkowa prostownica, 1. Recoiler, 4 Hi Reversible Mill, 2. Recoiler.
Konfiguracja:
Konfiguracja
1. Silniki prądu stałego są sterowane przez cyfrowy sterownik prądu stałego serii 6RA80, cała linia jest kontrolowana przez sterownik Siemens PLC.
2. Mechaniczne dociskanie śrubowe walcarki
3. Regulacja odchylenia docisku
4. Ochrona bezpieczeństwa, taka jak ochrona przed przeciążeniem, zatrzymanie awaryjne w elektrycznym układzie sterowania.
5. Automatyczne ustawienie napięcia zwijania i automatyczna stała kontrola napięcia.
6. Napęd rolek roboczych, przeguby uniwersalne jako sprzęgło
7. Smarowanie smarem suchym gniazd łożysk rolek, przegubów dociskowych i uniwersalnych
8. Automatyczne sterowanie PLC dla całego procesu, takie jak wzajemne powiązanie procesu walcowania i alarmy błędów.
9. Walcarka posiada funkcje: zadawania parametrów procesu walcowania, kontroli, wyświetlania i alarmowania parametrów obróbki oraz parametrów krytycznych maszyny.
10. Dwa odrzutniki i młyn 4hi realizują walcowanie odwracalne
