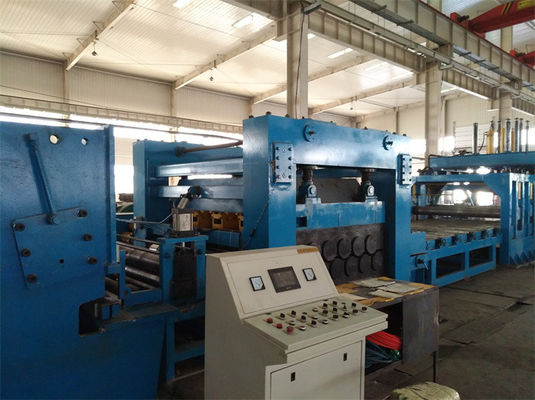

Linia do cięcia stali węglowej do walcowania na gorąco HR, HRC, HRS
Grube walcowane na gorąco cewki ze stali miękkiej są najczęściej stosowane w procesie cięcia na długość, stosowane jako elementy konstrukcyjne konstrukcji, statków, maszyn, samochodów itp.

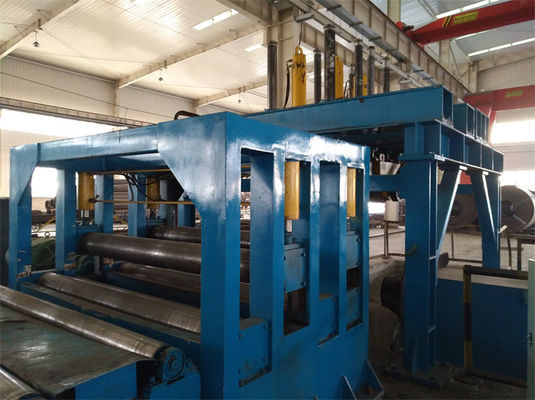

Niwelator to podstawowa maszyna do cięcia cewki stalowej na długość, jakość gotowych płyt w dużej mierze zależy od wydajności maszyny do poziomowania.W przypadku grubych blach ze stali miękkiej HRC główna niwelator jest bardzo wytrzymały.
Dla blach stalowych 4-16 x 2000, średnica rolek 210 mm, 11 rolek jest ułożonych z 5 na 6 rolek w fali z przeplotem, moc silnika około 150 kW, prędkość do 20 m/min.
W przypadku grubych, mocnych blach HRC, dwukrotne wyrównanie jest bardzo potrzebne i skuteczne, jedno wyrównanie wstępne i wyrównanie główne.Pre-leveler ma obsługiwać zakręty zwijania, a główny niwelator ma wyrównywać arkusze, aby były płaskie. Preleveler może być hydrauliczny z trzema rolkami (jeden na dwa) lub napędzany silnikiem pięć rolek (dwa na trzy), biorąc pod uwagę twardą stalową cewkę HRC, pięć rolek niwelatora jest bardziej skuteczny.Dostarczamy cięte na długość linie wyrównujące ze stali HRC do Attieh Steel w Arabii Saudyjskiej, Modern Metal w Jordanii, 12 x 2100 Saba Steel w Nigerii
Jedna niwelator może wypoziomować blachę o określonym zakresie, na przykład 0,3-3 mm, 1,5-6 mm, 4-16 mm, gdy klient chce wykonać arkusze o szerokim zakresie grubości, może rozważyć umieszczenie dwóch niwelatorów sekwencyjnie na linii, jeden niwelator koncentruje się na wyrównując większą grubość, natomiast drugą wyrównującą dla mniejszej grubości (np. 2-12mm dzieli się na 2-4mm, 3-12mm).
Nożyce tnące są zwykłymi nożycami hydraulicznymi z ustaloną długością kodowania.Dzięki sprzężeniu zwrotnemu wałka do pomiaru długości, ścinanie będzie ciąć precyzyjnie za pomocą sterowania PLC.
Parametry:
| Blacha ze stali węglowej cięta na wymiar |
Parametry |
| Grubość blachy cewki stalowej (mm) |
0,3-3mm, 1-6mm, 2-8mm, 3-12mm, 4-16mm |
| Szerokość blachy cewki stalowej (mm) |
1250mm, 1600mm, 2000mm |
| Odwijanie ładunku (MT) |
15T 25T, 30T, 35T |
| prędkość linii (mp/min) |
80m/min, 60m/min, 30m/min |
| Dokładność cięcia (mm) |
±1,0 mm /2 m długości |
| Precyzja poziomowania |
≤±2 mm/m2 |
| Cięcie zadziorów |
≤5% grubości |
| Precyzja układania |
≤1,0 mm szerokości, ≤1,5 mm długości, |
| Całkowita moc (KW) |
130KW ~ 160KW ~180KW ~ 200KW`250KW |
| Powierzchnia gruntu (dł. x szer.) |
30 - 50m x 10m |
Kompozycja:
| Nie. |
Kompozycja |
| 1 |
Siodło, samochód do załadunku cewek |
| 2 |
Odwijak z podwójnym trzpieniem |
| 3 |
Preleveler 2+3 |
| 4 |
Stół rolowany 4m |
| 5 |
Przewodnik centralny |
| 6 |
główny niwelator 4hi |
| 7 |
Nadawca końcowego arkusza kodera |
| 8 |
ścinanie hydrauliczne |
| 9 |
Stół dostawczy |
| 10 |
Popychacze pneumatyczne |
| 11 |
System hydrauliczny |
| 12 |
System pneumatyczny |
| 13 |
Elektryczny system sterowania |
