Arkusz sprzętu gospodarstwa domowego Latająca linia cięcia na długość dla cewki stalowej PPGI

Arkusz sprzętu gospodarstwa domowego Latająca linia cięcia na długość dla cewki stalowej PPGI
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
0,25-3,0 x 1300
Trading Properties
MOQ
1 zestaw
Packing
2 x 40HC
period for dispatch
100-150 dni
payment method
L/C, T/T
Supply Capacity
15 zestawów rocznie

Product Details

Podkreślić:

Flying Cut To Length Line 140szt./min

,

Jinye Flying Cut To Length Line

,

cewka stalowa PPGI przycięta do linii długości

Name: Linia stalowa PPGI przycięta do długości
Material: Wstępnie malowana stal powlekana kolorem
Sheet Thickness: 0,25-3 mm
Sheet Width: 300-1300mm
Sheet Length: 200-4000 mm
Cutting Speed: 140 szt./min x 0,5 m
Coil ID: 508 mm
Coil Weight: 15T
Length Tolerance: +/-0,3 mm
Flatness: 1,0mm/m2
Total Power: 210KW
Land Area: 20m x 8m
Shear: Cięcie much
Stacking: jeden układacz
Product Brief
Arkusz sprzętu gospodarstwa domowego Latająca linia cięcia na długość dla cewki stalowej PPGI Blachy stalowe urządzeń gospodarstwa domowego są wstępnie pomalowanymi blachami ze stali ocynkowanej (PPGI) lub blachami laminowanymi powierzchniowo, wymagają bardzo precyzyjnej maszyny do szybkiego cięcia ...
Product Description

Arkusz sprzętu gospodarstwa domowego Latająca linia cięcia na długość dla cewki stalowej PPGI

Blachy stalowe urządzeń gospodarstwa domowego są wstępnie pomalowanymi blachami ze stali ocynkowanej (PPGI) lub blachami laminowanymi powierzchniowo, wymagają bardzo precyzyjnej maszyny do szybkiego cięcia na długość, ponieważ gotowe arkusze są wąskie i krótkie, częstotliwość cięcia musi wynosić setki sztuk, aby dać wystarczającą ilość produktywność,

Blachy AGD pokrywają około 31% blach PPGI po zastosowaniu konstrukcji (63%), mają zalety: lekkość, ładny wygląd i antykorozję (o 50% dłuższy czas niż blacha GI).

Specyfikacja cewki PPGI do urządzeń gospodarstwa domowego:

grubośćszerokośćidentyfikator cewkiDługość arkuszawaga cewki
0,3-2,0500-1550508/610500-40005T -15T


Postacie:

  • 1/ gotowe arkusze muszą być bardzo płaskie bez zginania naprężeniowego,
  • 2/ gotowe arkusze muszą być bardzo czyste, bez śladów walcowania, zarysowań lub zabrudzeń
  • 3/ długości i szerokości arkuszy są bardzo zróżnicowane, czasami bardzo wąskie lub bardzo krótkie.
  • 4/ Tolerancja długości, tolerancja długości przekątnej musi być bardzo precyzyjna
  • 5/ częstotliwość i prędkość cięcia muszą być wystarczająco szybkie.

Dzięki powyższym znakom nasza linia do cięcia na długość z obrotowym ścinaniem jest dobrym rozwiązaniem do cięcia dobrych blach stalowych urządzeń.
Dostarczamy takie linie szybkiego cięcia na długość do Algierii i klientów krajowych w Changzhou.

Parametry:

PrzedmiotDanePrzedmiotdane
materiałPPGIrolka poziomującaФ65mm, 21szt
szerokość arkusza200-1300silnik poziomujący75KW
grubość arkusza0,25-3,0Cięcie serwomechanizmówobrotowy 90KW
waga cewki15Tukład układaniadwa zestawy
długość paska500-10000mlaminowanie foliido dyspozycji
linia prędkości80m/minSterowanie elektrycznePLC Siemensa
czas cięcia na zwój30-180 minutrodzaj niwelatora6 cześć lub 4 cześć
Prędkość cięcia
Długość płytyCzęstotliwość cięcia / minutęPrędkość liniowa m/minutę
20010020
47213564
50014375
10008080


Precyzja produktu:

Tolerancja długościŁ0= 1M±0,3 mm (prędkość jednostajna)
Ł0= 1 M±0,4 mm (przyspieszenie / opóźnienie)
Tolerancja długości przekątnejŁ1= 1M±0,5 mm
Płaskość≤±1,0 mm/m2
Wytnij zadziory

≤0,03 mm dla blachy o grubości ≤1,0 m

≤3% grubości blachy dla blachy 1,0-1,5 mm

Wysokość układania650mm Max (drewniany wspornik o wysokości około 150mm)
Maksymalny ciężar układania5 ton
Tolerancja układania

Ugięcie warstwy: na szerokość ≤1,0 mm, na długość ≤1,5 ​​mm

Odchylenie wysokości układania w stos: <3 mm dla wysokości układania 500 mm


Kompozycja:

Nie.Kompozycja
1Siodło cewki, samochód cewki

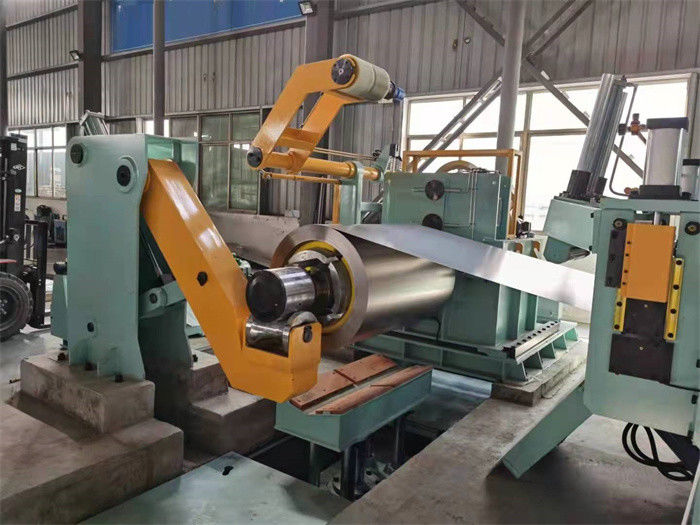

2Odwijak z napięciem wstecznym

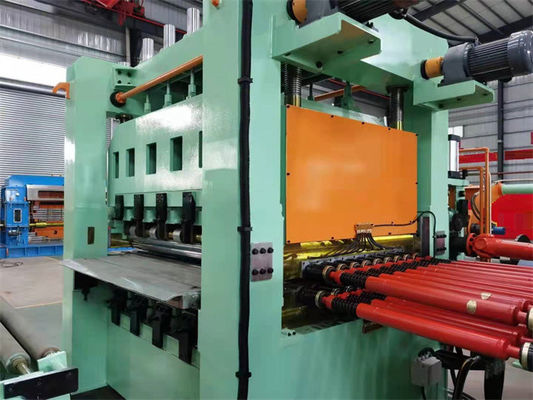

3Podajnik szczypiec i Main 4Hi Leveler
4Przewodnik centralny
5Podajnik serwomechanizmu do karmienia szczyptowego
6Muchowe nożyce obrotowe
7Pas dostawczy (4 etapy)
8Układarka, stół podnośny X (podwójne układarki)
9Rolki wyjściowe lub samochód wyjściowy
10System hydrauliczny
11System pneumatyczny
12Elektryczny system sterowania


Arkusz sprzętu gospodarstwa domowego Latająca linia cięcia na długość dla cewki stalowej PPGIArkusz sprzętu gospodarstwa domowego Latająca linia cięcia na długość dla cewki stalowej PPGI
