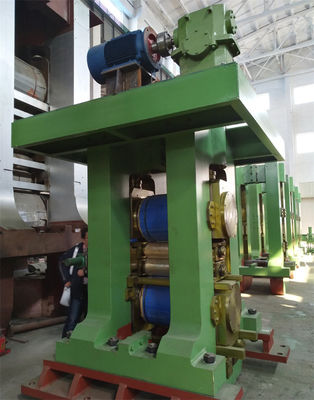

Linia do walcowania na zimno z czterema rolkami i czterema wysokimi 4 Hi
Walcownia zimna 4Hi jest często spotykana w zakładzie przetwórstwa taśm stalowych, ponieważ walcownia 4high ma wiele zalet.
Walcarka do blach zmniejsza równomiernie grubość blachy poprzez walcowanie, zwana także „młynem redukującym grubość blachy”.
Narzędziami do walcowania są cylindryczne rolki, zgodne ze składem i strukturą systemu rolek, które są przeznaczone do płyt metalowych z różnych materiałów o równomiernej redukcji grubości, widzimy walcownie 2High, 4High, 6High, 8High, 12High, 20High.
Ogólnie rzecz biorąc, walcownia 2High zwykle do walcowania zgrubnego, najczęściej spotykana jest walcownia 4High i Six High Mill.Precyzyjne walcowanie cienkich blach będzie wymagało 8 wysokich i więcej walcarek.
Projektujemy walcownię zgodnie z surowcami metalowymi klienta, specyfikacją gotowej blachy i produkcją tonażową blach walcowanych, ogromne potrzeby produkcyjne walcowni tandemowej, prawdopodobnie wymagane jest wyżarzanie pośrednie.

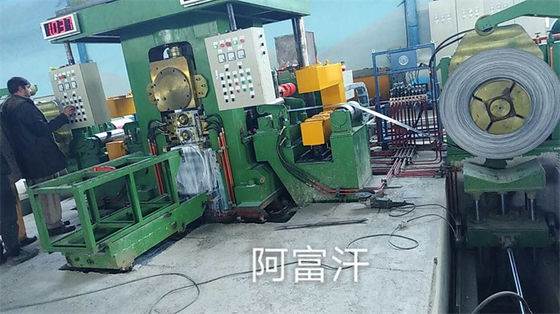

Automatyczna 4-walcowa walcownia na zimno, jednokierunkowa lub odwracalna, składa się z odwijaka (nawijaka), stołu do obróbki wejściowej, walcarki 4-walcowej, stołu do obróbki wyjściowej, odrzutnika.Model walcowni jest podzielony głównie na kategorie według szerokości walcarki, im szerszy, tym większy model walcowni.
Funkcje młyna na zimno 4Hi:
- nadaje się do walcowania stali węglowej, stali nierdzewnej, stali specjalnej, miedzi, taśm aluminiowych itp
- dwie rolki robocze i dwie rolki podporowe, napęd na rolce roboczej lub na rolce podporowej
- typ docisku: normalna dwustopniowa przekładnia ślimakowa i docisk śrubowy lub hydrauliczny AGC
- Hydrauliczne gięcie rolek roboczych: można łatwo regulować stopień wypukłości rolki i kontakt między rolkami, zapewniając w ten sposób dobrą płaskość pasków CR.
- Prosta konstrukcja z mniejszej liczby elementów, łatwa do regulacji i konserwacji.
- Hydrauliczny młyn AGC 4Hi to wysoka precyzja
- Silniki prądu stałego są sterowane przez cyfrowy sterownik prądu stałego serii 6RA80, linia młyna jest kontrolowana przez PLC
Parametry 4Hi Mill:
| Model |
szerokość paska |
miernik wejścia |
gotowy miernik |
transmisja |
Siła toczenia |
prędkość toczenia (m/s)
mechanik AGC |
| Ф140/450x450 |
250-350 |
1-2 |
0,2-0,6 |
rolka robocza |
300T |
1-3 |
4-6 |
| Ф175/450x450 |
250-350 |
2-3 |
0,3-1,0 |
rolka zapasowa |
300T |
1,5-4 |
4-8 |
| Ф140/500x500 |
300-400 |
1-2 |
0,2-0,6 |
rolka robocza |
400T |
1-3 |
4-6 |
| Ф180/500x500 |
300-400 |
2-3 |
0,3-1,0 |
rolka zapasowa |
400T |
1,5-4 |
4-8 |
| Ф140/520x550 |
360-450 |
1-2 |
0,2-0,6 |
rolka robocza |
500T |
1-3 |
4-6 |
| Ф180/520x550 |
360-450 |
2-3 |
0,3-1,0 |
rolka zapasowa |
500T |
1,5-4 |
4-8 |
| Ф165/600x650 |
450-580 |
1-2,5 |
0,2-0,6 |
rolka robocza |
600T |
1-3 |
4-6 |
| Ф200/600x650 |
450-580 |
2-4 |
0,3-1,5 |
rolka zapasowa |
600T |
1,5-4 |
4-8 |
| Ф175/650x750 |
550-680 |
1-2,5 |
0,2-0,6 |
rolka robocza |
700T |
1-3 |
4-8 |
| Ф220/650x750 |
550-680 |
2-4 |
0,3-1,5 |
rolka zapasowa |
700T |
1,5-4 |
4-10 |
| Ф180/750x900 |
600-800 |
1-2,75 |
0,2-0,6 |
rolka robocza |
800T |
1-3 |
4-8 |
| Ф230/750x900 |
600-800 |
2-4 |
0,3-1,5 |
rolka zapasowa |
800T |
1,5-4 |
4-10 |
