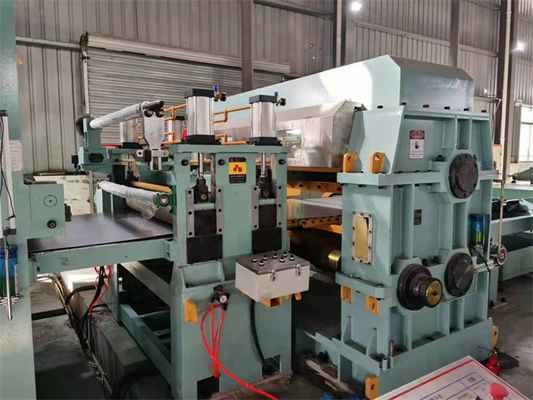

High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600

High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600
High Speed Precision Flying Shear Cut To Length Line 0.3-3 X 1600
High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600 High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600 High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600

Duży Obraz :  High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600

Szczegóły Produktu:
Miejsce pochodzenia: Wuxi, Chiny
Nazwa handlowa: Jinye
Numer modelu: Leć(0,3-3) x 1600
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: 40HC x 3
Czas dostawy: 120-150 dni
Zasady płatności: T/T
Kontakt

High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600

Opis
Nazwa: Latające ścinanie przycięte do linii długości Funkcja: Wysoka prędkość Wysoka precyzja
Grubość arkusza: 0,3-3 mm szerokość arkusza: 600-1600mm
Identyfikator cewki: 508 mm Średnica zewnętrzna cewki: 1800 mm
Waga cewki: 20T Prędkość cięcia: maks. 150 cięć/min
Styl cięcia: Obrotowe nożyce do much Niwelator: 4Cześć, 6Cześć
Całkowita moc: 300KW Powierzchnia terenu: 25m x 8m
Podkreślić:

Latające nożyce cięte na długość linii

,

precyzyjne cięcie na długość linii 1600mm

,

cięcie na długość linii 3 X 1600

High Speed ​​Precision Flying Shear Cut To Length Line



Linia do cięcia na długość Flying Shear to rodzaj zaawansowanej maszyny do cięcia na długość, z postaciami o dużej prędkości i wysokiej precyzji, zwł.nadaje się do cięcia cienkich blach z powodów:

  • Cienka długość arkusza w zwoju jest długa, np. długość zwoju o grubości 0,3 mm jest 10 razy większa od długości zwoju o grubości 3 mm, większa prędkość linii oznacza większą wagę produkcji ciętych arkuszy.
  • Cienką blachę można łatwo ciąć jednym szybkim pociągnięciem, dlatego dostępne jest cięcie w locie: blacha porusza się ze stabilną prędkością, nożyce muchowe szybko odcinają blachę, synchronicznie śledząc poruszającą się blachę, proces cięcia toru trwa około 0,5 s, maksymalna częstotliwość cięcia może wynosić do 150 razy/min.Wydajność może być liniowa 80m/min
  • Cięcie w locie jest szczególnie odpowiednie do produkcji krótkich arkuszy, chociaż precyzyjne śledzenie i cięcie bardzo krótkich arkuszy zajmuje więcej czasu, jego częstotliwość cięcia może nadal wynosić około 100 sztuk/min.

Porównanie cewki 3 mm i cewki 0,3 mm:

  Specyfikacja cewki Długość arkusza Prędkość linii cięcia Czas cięcia na zwój
Arkusz cewki 0,3 mm Średnica wewnętrzna 508 mm, szerokość 1250 mm, 15 ton ~5000m 50m/min 100 minut
Arkusz cewki 3 mm Średnica wewnętrzna 508 mm, szerokość 1250 mm, 15 ton ~500m 50m/min 10 minut



Parametry:

Wprowadź surowiec i gotowy produkt
Surowy materiał Cynkowane na gorąco / zimno, walcowane na zimno, powlekane kolorami cewki
Właściwości mechaniczne Wytrzymałość na rozciąganie σb≤460Mpa, σ0,2≤280Mpa
Grubość 0,2-2,0 mm, 0,3-3,0 mm
Szerokość 500 mm-1600 mm (maks.)
OD ≤Φ1500,1800 mm
ID Φ508mm (powiększyć do Φ610mm z uszczelkami)
Maksymalna waga 15 ton, 20 ton
Długość arkusza 200 - 3000mm
Tolerancja długości Ł0= 1M±0,3 mm (prędkość jednostajna)
Ł0= 1 M±0,4 mm (przyspieszenie / opóźnienie)
Tolerancja długości przekątnej Ł1= 1M±0,5 mm
Wysokość układania 650mm Max (drewniany wspornik o wysokości około 150mm)
Maksymalny ciężar układania 5 ton



  Latające parametry CTL
1 Prędkość liniowa 0-80 m/min
2 Szybkość gwintowania 0-15 m/min
3 Zasilacz 380 V / 50 Hz / 3 fazy
4 Zainstalowana moc Około 300KW
5 Droga przecinania Dwa noże Fly Counter Cutting
Cięcie gąsienic mechanizmu tnącego
6 Sposób sterowania Sterowanie AC, CNC i PLC
7 Silnik napędowy a.Silnik odwijający: AC 30KW b.Silnik poziomujący: AC 90KW

c.Serwosilnik latających nożyc:

AC 110KW



Kompozycja:

  Przedmiot Ilość
1 Stacja załadunkowa 1
2 Ładowanie samochodu 1
3 Odwijak 1
4 Precyzyjna maszyna do poziomowania (19 rolek) 1
5 Urządzenie do podawania serwomechanizmu (w tym urządzenie do laminowania) 1
6 Obrotowy przecinak much o dużej prędkości 1
7 Trzystopniowy przenośnik taśmowy 1
8 1ulAutomatyczna maszyna do zbierania arkuszy 1
9 2ndAutomatyczna maszyna zbierająca 1
10 System hydrauliczny 1
11 System pneumatyczny 1
12 System smarowania 1
13 Układ elektryczny 1



High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600 0High Speed ​​Precision Flying Shear Cut To Length Line 0,3-3 X 1600 1
