Maszyna do cięcia blachy stalowej do walcowania na zimno CR, CRC, CRS
Blachy ze stali węglowej są najczęściej spotykanymi blachami, najczęściej ze stali niskowęglowej (stal miękka),
Blachy ze stali średnio i wysokowęglowej to wysokiej jakości stal o wysokiej wytrzymałości,
Wykonujemy maszyny do cięcia blach ze stali węglowej na wymiar dostosowane do blach ze stali niskowęglowej, średnio i wysokowęglowej.

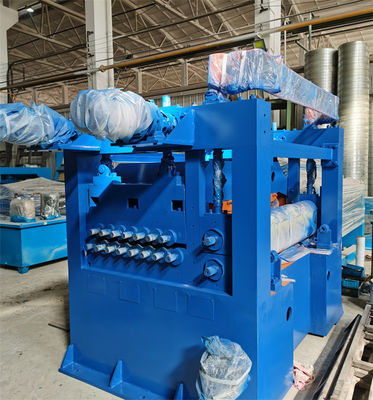

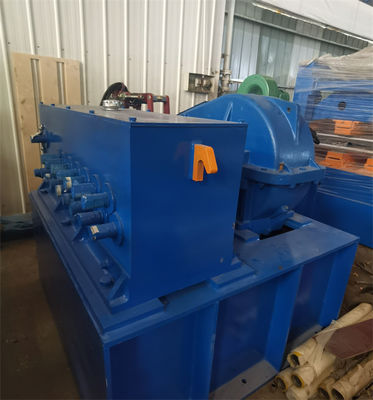

Niwelator jest sercem stalowej cewki przyciętej na długość, jakość końcowych płyt zależy głównie od wydajności niwelatora.
Cienkie arkusze mają małe rolki wyrównujące do arkuszy HRC, CRC, GI, niwelator 4hi ma dwie warstwy rolek roboczych i 2 warstwy rolek zapasowych, kąt nachylenia między górnymi rolkami i dolnymi rolkami jest regulowany zgodnie z grubością blachy.
Taśma stalowa walcowana na zimno jest wytwarzana z walcowni zimnej, redukcja grubości jest dostosowana do grubości i wytrzymałości gotowego produktu.
Grubość blachy stalowej walcowanej na zimno zwykle nie tak bardzo, poniżej 3 mm, szerokość cewki 1250 mm, 1600 mm, liczba cięć to dziesiątki pasków (8 pasków, 10 pasków, 15 pasków, 20 pasków, 25 pasków, 30 pasków, 40 pasków), po cięciu, może przejść do wykonania rury stalowe, kołki, stępki, kolumby, belki itp.
Jedna niwelator może wyrównać grubość blachy w pewnym zakresie, np. 0,3-3 mm, 1,5-6 mm, 4-16 mm, nie można uzyskać doskonałych blach o wszystkich grubościach z jednej prostowarki, gdy klient chce wykonać płaskie blachy o szerokim zakresie grubości na jedno cięcie wyrównujące do linii długości, można rozważyć dwie niwelatory ułożone kolejno na linii w celu wyrównania różnych zakresów grubości (np. 2-12 mm dzieli się na 2 -4 mm i 3-12 mm, 3-16 mm dzieli się na 3-6 mm i 5 -16mm).
Nożyce tnące do blach ze stali węglowej mogą być nożycami przelotowymi do wysokiej produkcji lub zwykłymi nożycami do kodowania do codziennej produkcji.Napęd ścinania może być silnikiem prądu przemiennego, hydrauliką, serwomotorem.Dzięki sprzężeniu zwrotnemu wałka do pomiaru długości, ścinanie będzie ciąć precyzyjnie za pomocą sterowania PLC.
Rynek:
- większość linii do cięcia blach na długość do obróbki blach ze stali niskowęglowej, blach ze stali niskostopowej, walcowanych na gorąco lub walcowanych na zimno, ocynkowanych lub barwionych.
- Szybkie cięcie na długość jest potrzebne, ponieważ klienci chcą wystarczającej produkcji w określonym czasie i obszarze.W związku z tym popularna jest linia cięcia o dużej prędkości, albo ścinanie latające, albo ścinanie zatrzymujące.
- Układanie arkuszy w stosy musi być szybkie i uporządkowane, otrzymać jeden arkusz, opuścić i starannie go popchnąć.
- System automatyki znajduje się w sterowaniu elektrycznym, dużym ekranie dotykowym i programie PLC.
Parametry:
| Szybki miernik światła przycięty na długość |
Parametry |
| Grubość blachy cewki stalowej (mm) |
0,25-2,0 mm, 0,3 -3,0 mm, 0,4-4,0 mm |
| Szerokość blachy cewki stalowej (mm) |
1000mm, 1250mm, 1600mm |
| Odwijanie obciążenia (T) |
15T, 20T |
| prędkość linii (mp/min) |
80m/min |
| Dokładność cięcia (mm) |
±1,0 mm /2 m długości
|
| Precyzja poziomowania |
≤±1,0 mm/m2 |
| Cięcie zadziorów |
≤3% grubości |
| Precyzja układania |
≤1,0 mm szerokości, ≤1,5 mm długości, |
| Całkowita moc (KW) |
100KW ~ 130KW ~ 150KW |
| Powierzchnia gruntu (dł. x szer.) |
25m x 9m |
Kompozycja:
| Nie. |
Kompozycja |
| 1 |
Siodło cewki, samochód cewki |
| 2 |
Odwijak z napięciem wstecznym |
| 3 |
Podajnik szczypiec i Main 4Hi Leveler |
| 4 |
Pętla pitna |
| 5 |
Przewodnik centralny |
| 6 |
Podajnik serwomechanizmu do podawania szczyptowego, niwelator precyzyjny |
| 7 |
Szybkie nożyce hydrauliczne, nożyce gąsienicowe |
| 8 |
Pas dostawczy |
| 9 |
Układarka, stół podnośny X |
| 10 |
Rolki wyjściowe lub samochód wyjściowy |
| 11 |
System hydrauliczny |
| 12 |
System pneumatyczny |
| 13 |
Elektryczny system sterowania |
