Ciężka blacha stalowa do cięcia na długość Linia do stali węglowej walcowanej na gorąco
Gruba blacha stalowa cięta na długość jest maszyną do dużych obciążeń, chociaż nie wymaga maszyny tak precyzyjnie, jak cięcie blachy ze stali nierdzewnej, blacha walcowana na gorąco ze stali węglowej ma twardą skórę utleniającą, która wymaga mocnej maszyny.
- zwykła stal węglowa Granica plastyczności ≤270Mpa Wytrzymałość na rozciąganie ≤465Mpa,
- Gdy zakres blachy stalowej przekracza możliwości niwelatora, na przykład 1-10 mm, 2-12 mm, odpowiednie są dwa niwelatory, jeden mniejszy i jeden większy, w międzyczasie dwukrotne wyrównywanie, najpierw zgrubne, a następnie dokładne wyrównywanie, jest dobre dać płaskie prześcieradła.
- Układanie przyjmuje prosty stojak do odbierania arkuszy z rolek dociskowych, a następnie pneumatyczne popychacze popychają każdy arkusz do porządku.
- Długość kodowania mierzy długość arkusza przy prędkości około 30m/min, 2m arkusza x 8szt na minutę.
Skład i parametry:
| Nie. |
Kompozycja |
Parametr / Konfiguracja |
| 1 |
Siodło cewki |
20-30T |
| 2 |
Odwijak z podwójnym trzpieniem |
Φ500-800 mm, obciążenie 30T |
| 3 |
Podajnik szczypiec i niwelator z pięcioma rolkami |
Φ220mm, 75KW |
| 4 |
Akumulator pitny |
6000 mm |
| 5 |
Prowadnica boczna 1# |
Hydrauliczny 1000-2000mm |
| 6 |
11 niwelator rolkowy |
4Hi, 132 kW, Φ190 mm |
| 7 |
Enkoder obrotowy |
Przedstawiciel, Omron |
| 8 |
ścinanie hydrauliczne |
Ciężki, 45 kW |
| 9 |
Stół rolkowy |
5000 mm |
| 10 |
układarka |
12m 5 popychaczy |
| 11 |
System hydrauliczny |
Zawory Vitory, pompa Yuken |
| 12 |
System sterowania elektrycznego |
Napęd Parker DC, Siemens PLC i HMI |
Postacie:
1. Rozwijarka / rozwijarka
Ciężka linia do cięcia na długość obsługuje ciężkie stalowe cewki o dużej grubości.rozwijarka ma podwójne trzpienie i mocne przesuwne podstawy.
Każdy trzpień ma trzy stopnie, otwieranie i zamykanie dwóch trzpieni za pomocą cylindrów hydraulicznych.
Mechanizm naciągu wstecznego zainstalowany na górze podstawy rozwijarki, aby zapewnić stabilność rozwijania.
2. Otwieracz głowicy cewki ramy portalowej
Rama portalowa jest bardzo mocna, z rolką dociskową tłumika, rolką prostującą na górze ramy.
hydrauliczna prasa rolkowa tłumiąca na górze stalowej cewki, a jej kąt docisku jest regulowany
Rolka prostująca może przesuwać się do przodu do tyłu, aby śledzić głowicę paska i wyprostować ją.
Płyta łopaty zainstalowana na wyrównywaczu wstępnym podtrzymuje głowicę cewki podczas prostowania głowicy cewki prasy rolkowej.
3. pierwszy niwelator wstępny 2+5
rolka jest ogromna i mocna, zmniejszając wewnętrzne naprężenia stalowej cewki, powierzchnia rolki jest utwardzona i chromowana
Aby złagodzić rozwijające się naprężenie zginające do stanu rozluźnienia.

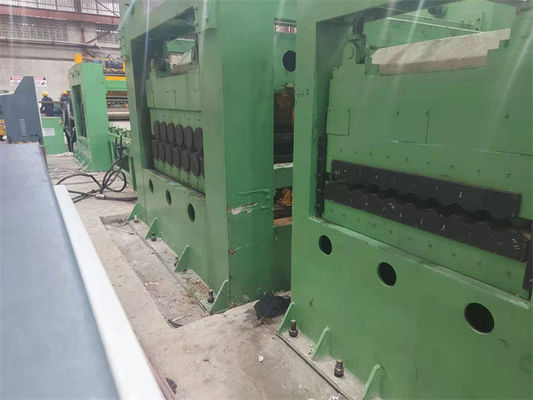

4. Niwelator do dużych obciążeń
liczba prostowarek do dużych obciążeń będzie wynosić 13szt, 11szt lub 9szt, średnica rolek będzie wynosić 180mm -230mm -300mm,
Szczelinę i kąt górnych rolek i dolnych rolek można regulować.
Brak poziomowania stopu, niwelator pracuje w sposób ciągły bez naciskania stalowej płyty podczas cięcia synchronicznego, co jest dobre do ochrony powierzchni stalowej blachy bez pozostawiania śladu rolki
Kiedy ścinanie zatrzymuje cięcie, niwelator jest sprzęgnięty i zatrzymywany podczas pomiaru enkodera.

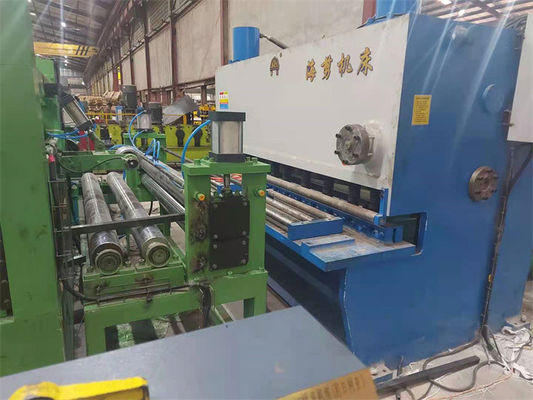

5. Nożyce hydrauliczne
Ścinanie gąsienic: Synchro Cięcie o wysokiej częstotliwości i mocna rama, mocna stacja hydrauliczna do ścinania, duży serwosilnik do synchronicznego śledzenia blachy stalowej.
Hydrauliczne nożyce wahadłowe zatrzymują cięcie pod pomiarem enkodera.
6. Sterowanie automatyczne, cały proces jest kontrolowany przez PLC w trybie automatycznym.
