Maszyna do cięcia metalu ze stali nierdzewnej o dużej grubości z przycinaniem krawędzi

Ciężka blacha ze stali nierdzewnej do cięcia na długość z przycinaniem krawędzi


Blacha ze stali nierdzewnej o dużej grubości wymaga przycięcia na długość dwukrotnie większą niż zwykła blacha ze stali węglowej o tej samej grubości, tymczasem rolki są powlekane PU, jest to wysoce precyzyjne, ciężkie cięcie na długość, jego koszt jest znacznie większy niż normalny budżet linii cięcia na długość.

Stal nierdzewna, taka jak serie SUS200, SUS300, SUS400, w porównaniu ze zwykłą stalą węglową Granica plastyczności ≤270Mpa Wytrzymałość na rozciąganie ≤465Mpa, wytrzymałość blachy ze stali nierdzewnej Granica plastyczności ≤500Mpa Wytrzymałość na rozciąganie ≤800Mpa


Skład i parametry:

SUS201, SUS304, SUS410Stainless Specyfikacja stali w celach informacyjnych:


Postacie:

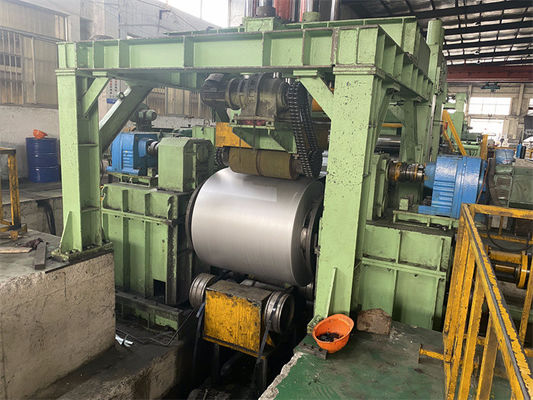

1. Rozwijarka / rozwijarka

Ciężka linia do cięcia na długość obsługuje ciężkie stalowe cewki o dużej grubości.rozwijarka ma podwójne trzpienie i mocne przesuwne podstawy.

Każdy trzpień ma trzy stopnie, otwieranie i zamykanie dwóch trzpieni za pomocą cylindrów hydraulicznych.

Mechanizm naciągu wstecznego zainstalowany na górze podstawy rozwijarki, aby zapewnić stabilność rozwijania.

2. Otwieracz głowicy cewki ramy portalowej

Rama portalowa jest bardzo mocna, z rolką dociskową tłumika, rolką prostującą na górze ramy.
hydrauliczna prasa rolkowa tłumiąca na górze stalowej cewki, a jej kąt docisku jest regulowany

Rolka prostująca może przesuwać się do przodu do tyłu, aby śledzić głowicę paska i wyprostować ją.

Płyta łopaty zainstalowana na wyrównywaczu wstępnym podtrzymuje głowicę cewki podczas prostowania głowicy cewki prasy rolkowej.

3. pierwszy niwelator wstępny 2+5

rolka jest ogromna i mocna, zmniejszając wewnętrzne naprężenia stalowej cewki, powierzchnia rolki jest utwardzona i chromowana

Aby złagodzić rozwijające się naprężenie zginające do stanu rozluźnienia.

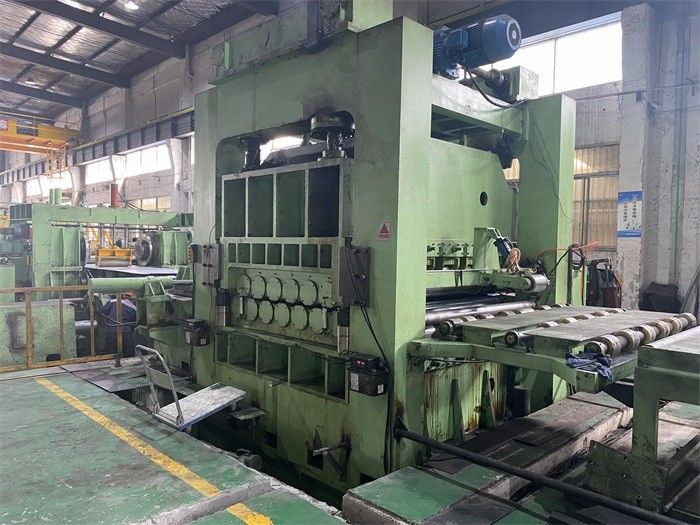

4. Niwelator do dużych obciążeń

liczba prostowarek do dużych obciążeń będzie wynosić 13szt, 11szt lub 9szt, średnica rolek będzie wynosić 180mm -230mm -300mm,
Szczelinę i kąt górnych rolek i dolnych rolek można regulować.

Brak poziomowania stopu, niwelator pracuje w sposób ciągły bez naciskania stalowej płyty podczas cięcia synchronicznego, co jest dobre do ochrony powierzchni stalowej blachy bez pozostawiania śladu rolki

Kiedy ścinanie zatrzymuje cięcie, niwelator jest sprzęgnięty i zatrzymywany podczas pomiaru enkodera.

5. Nożyce hydrauliczne

Ścinanie gąsienic: Synchro Cięcie o wysokiej częstotliwości i mocna rama, mocna stacja hydrauliczna do ścinania, duży serwosilnik do synchronicznego śledzenia blachy stalowej.

Hydrauliczne nożyce wahadłowe zatrzymują cięcie pod pomiarem enkodera.

6. Automatyczna sztaplarka

Układanie luku bombowego, odbiór każdego arkusza na ramieniu rolki, otwórz dwa ramiona, aby uwolnić arkusz spadający na stół podnośny.

Stół rolkowy dostarcza ułożone arkusze na zewnątrz do pakowania.

7. Sterowanie automatyczne, cały proces jest kontrolowany przez PLC w trybie automatycznym.
