Precyzyjne cięcie na długość Linia cewki Blacha stalowa Linia cięcia na długość 0,3-3 X 1300

Precyzyjna maszyna do cięcia blachy stalowej na długość

Precyzyjna blacha Stalowa linia cięcia na długość jest jednym z głównych produktów, zakres cienkich blach to 0,2-2 mm, 0,3-3 mm, 0,4-4 mm, 0,3-3 x 1300, szybkie cięcie na długość to model gorącej sprzedaży.

Cewki stalowe to stal walcowana na zimno, stal ocynkowana, stal wstępnie malowana, proces rozwijania, wyrównywania i cięcia na długość jest szybki:

Ścinanie szybkiego zatrzymania obejmuje określony czas, długość biegu składa się z przyspieszenia, pełnej prędkości i opóźnienia, powiedzmy średniej prędkości, cały czas tworzenia każdego arkusza zostanie określony przez czas cięcia, długość arkusza i średnią prędkość.co minutę 25 sztuk na arkusz o długości 2 m.

Kompozycja

• 1.Siodło do przechowywania cewki, 20T
• 2. Samochód do załadunku cewki.20T
• 3. Odwijak z pojedynczym trzpieniem: hydrauliczny trzpień rozprężny dla standardu Ф508mm, zainstalowany jest silnik z napięciem wstecznym w celu stabilnego rozwijania i poziomowania
• 4. Rolka oporowa głowicy cewki, płyta łopaty obieraczki: aby otworzyć głowicę cewki i wysłać głowicę do podajnika szczypiec i niwelatora.

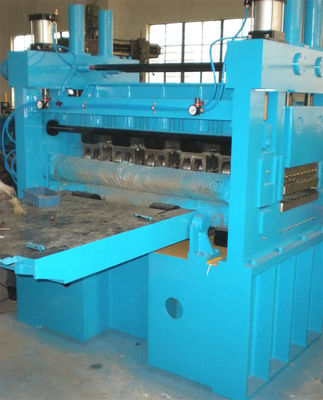

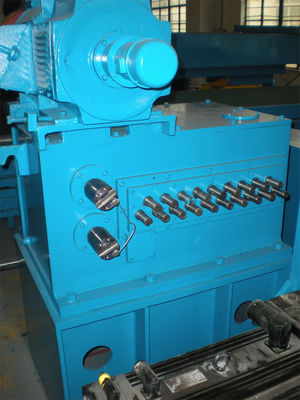

• 5.2+17 Roller Leveler: 4Hi, 4 rzędy rolek podtrzymujących, 75KW DC.
• 6. Akumulator wgłębienia: w fazie gwintowania kołyszący się mostek zakrywa wgłębienie, aby umożliwić przejście arkusza cewki, w trybie automatycznego gromadzenia arkusza w studzience, ponieważ niwelator pracuje non stop
• 7. Pomiar długości serwomechanizmu (i laminowanie folii): pomiar długości serwomechanizmu (para rolek dociskowych napędzanych serwomotorem i kontrolerem), z rolkami dociskowymi pokrytymi PU do laminowania folii
• 8. Pneumatyczne szybkie ścinanie: cięcie wału korbowego od dołu do góry, dolne ostrze w kształcie litery V.
• 9. Przenośnik taśmowy: przenieś gotowe arkusze do układacza
• 10.Stacker: układanie ładunku 5T.
• 11.Samochód arkuszy: wywieź arkusze, a następnie zapakuj.mogą być dwa samochody, jeden działający, a drugi czekający.
• 12. Układ hydrauliczny: pompa zębata o mocy 7,5 kW zapewnia ciśnienie 12 MPa.
• 13.Elektryczny system sterowania: jedna szafka elektryczna i dwa panele operatora (jedna konsola do pomiaru serwo, PLC, HMI i układania w stosy, jedna do rozwijania i poziomowania) z kompletnymi i bezpiecznymi funkcjami

Parametry:

Nasi klienci szybkiego cięcia na długość:

zlokalizuj w Malezji, KSA, Zjednoczonych Emiratach Arabskich, Nigerii, Algierii, USA, Rosji, Etiopii itp.

Proces układania:

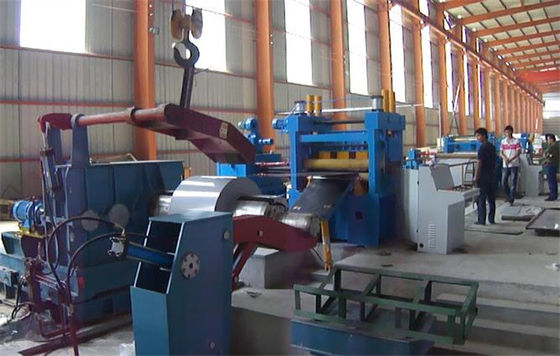

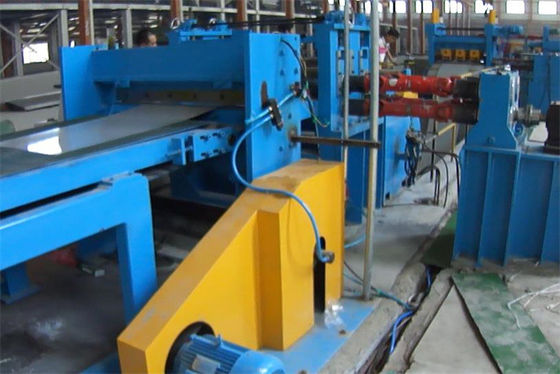

Zdjęcia:
