Blacha stalowa szybkotnąca cięta na długość linii Maszyna do pomiaru światła poniżej 3 mm

Blacha stalowa szybkotnąca cięta na długość linii Light Gauge

Lekka blacha stalowa cięta na długość to linia o dużej prędkości i wysokiej precyzji, popularna w zakładach produkujących blachy.

W przypadku cewek stalowych o grubości od 0,3 do 3,0 mm, zwykle stali walcowanej na zimno, stali ocynkowanej, stali wstępnie malowanej, proces rozwijania, poziomowania i cięcia na długość wymaga dużej prędkości:

1/ duża prędkość cięcia:

W przypadku cięcia z szybkim zatrzymaniem arkusz przyspiesza i opada do określonej długości i szybko odcina arkusz

2/ duża prędkość jazdy

Arkusz przesuwa się tak szybko, jak to możliwe, aby można go było ciąć i układać w stos.

Ścinanie szybkiego zatrzymania obejmuje określony czas, długość biegu składa się z przyspieszenia, pełnej prędkości i opóźnienia, powiedzmy średniej prędkości, cały czas tworzenia każdego arkusza zostanie określony przez czas cięcia, długość arkusza i średnią prędkość.

Kompozycja

• 1. Siodło do przechowywania cewki, przechowuj kilka cewek
• 2. Samochód do załadunku cewki.rozładować cewkę do rozwijarki
• 3. Odwijak z pojedynczym trzpieniem: hydrauliczny trzpień rozprężny dla standardu Ф508mm.
• 4. Rolka amortyzująca głowicę cewki, płyta do łopaty obieraczki: aby otworzyć głowicę cewki i wysłać głowicę do podajnika szczypiec

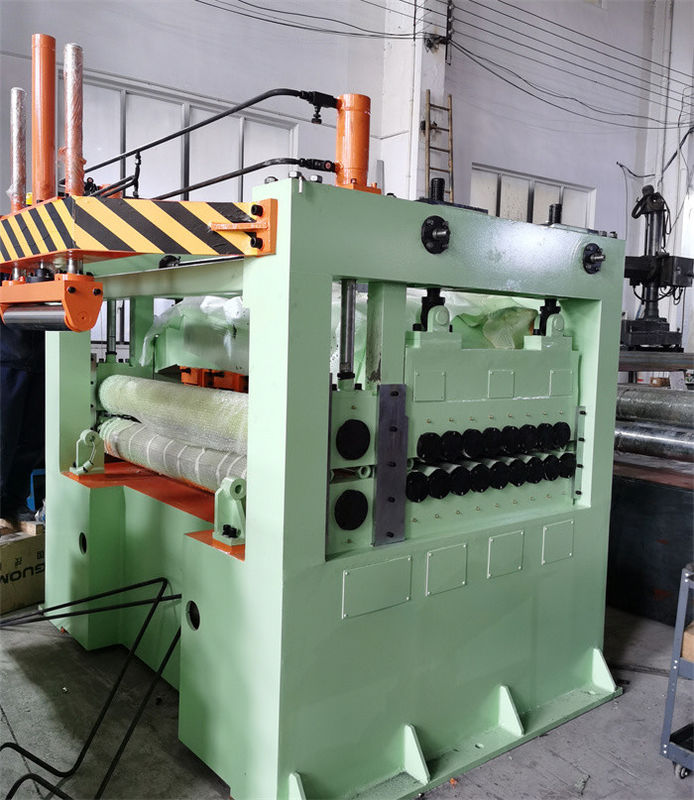

• 5.2+17 Roller Leveler: 4Hi lub 6Hi, napięcie wsteczne jest korzystne między prostownicą a rozwijaczem.
• 6. Akumulator Pit: w fazie gwintowania kołyszący się most zakrywa dół, aby umożliwić przejście arkusza cewki, w fazie automatycznego gromadzenia arkusza w dole.
• 7. Pomiar długości serwomechanizmu (i laminowanie folii): pomiar długości serwomechanizmu (para rolek dociskowych lub struktura rolek 2 + 5 + 2 napędzana serwomotorem i kontrolerem), z rolkami dociskowymi pokrytymi PU do laminowania folii

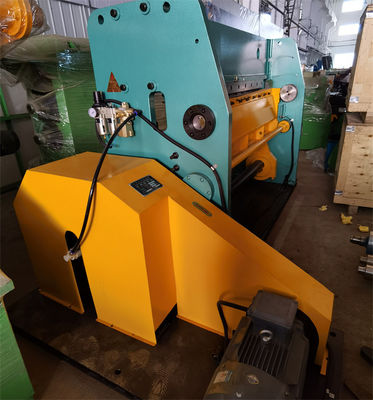

• 8. Pneumatyczne szybkie ścinanie: cięcie wału korbowego od dołu do góry, dolne ostrze w kształcie litery V.
• Szczelinę między górnym ostrzem a dolnym ostrzem można łatwo regulować.
• 9. Przenośnik taśmowy: przenieś gotowe arkusze do układacza

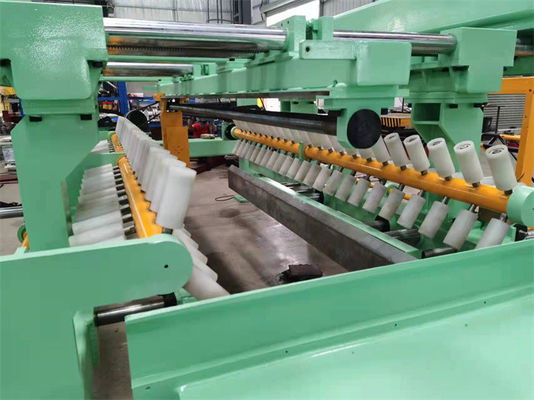

• 10.Stacker: układanie ładunku 5T.
• 11.Samochód arkuszy: wywieź arkusze, a następnie zapakuj.mogą być dwa samochody, jeden działający, a drugi czekający.
• 12. Układ hydrauliczny: pompa zębata o mocy 7,5 kW zapewnia ciśnienie 12 MPa.
• 13.Elektryczny system sterowania: jedna szafka elektryczna i dwa panele operatora (jedna konsola do pomiaru serwo, PLC, HMI i układania w stosy, jedna do rozwijania i poziomowania) z kompletnymi i bezpiecznymi funkcjami

Parametry:

Proces układania:

Zdjęcia:
