Q235 S355 Cewki stalowe Linia do cięcia wzdłużnego Linia do cięcia wzdłużnego Heavy Gauge 14 X 2000

Linia do cięcia wzdłużnego blach grubych dla kręgów stalowych Q235 S355 14 x 2000

Do cięcia blach o grubości 3-14 mm w kierunku wzdłużnym (lub cięcia wzdłużnego blach grubych o wysokiej wytrzymałości, np. 2-8 mm), itp., maszyna do cięcia będzie obciążona dużym obciążeniem dzięki solidnej konstrukcji!

Poziom automatyzacji linii do cięcia wzdłużnego blach grubych musi być wysoki, ponieważ obsługa ręczna nie będzie wykonalna dla ciężkiej maszyny, wszystkie regulacje muszą być automatyczne, takie jak nawlekanie głowicy kręgu, prowadzenie centralne, nawijanie złomu, wymiana separatora, załadunek i rozładunek kręgów itp.

Oczywiście linia do cięcia wzdłużnego blach grubych to duża inwestycja, jej zastosowanie do cięcia wzdłużnego kręgów stalowych o dużej grubości, stali niskowęglowej lub stali niskostopowej, być może liczba cięć nie jest tak duża, ponieważ szerokość pasków o dużej grubości nie będzie mała.

Charakterystyka:

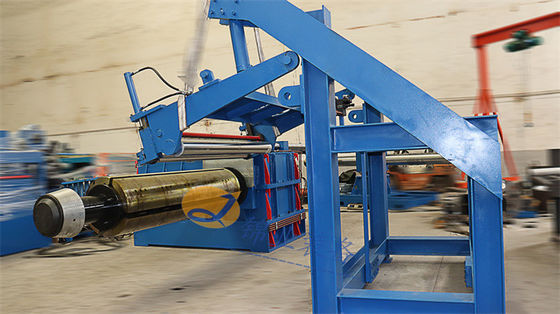

1. Rozwijak z podwójnym stożkiem z dużym deflektorem: grube blachy stalowe są często ciężkie i mają dużą średnicę zewnętrzną, maksymalna waga kręgu może wynosić 30-40T, a średnica zewnętrzna sięga około 2200 mm. Średnice wewnętrzne kręgów nie są tak regularne, wyglądają na owalny kształt, przeciwległe dwa trzpienie stożkowe mogą łatwo podtrzymywać wnętrze kręgu.

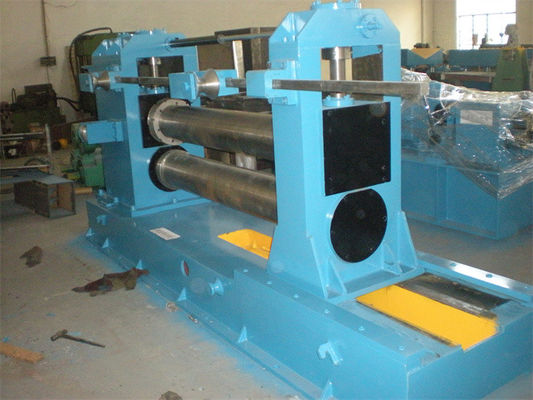

2. Mocny prostownik przed cięciem wzdłużnym: Gruba blacha została nawinięta w kręgi w linii walcowniczej, promień zwijania pasków jest duży, mocny prostownik może spłaszczyć promień gięcia kręgu, aby stał się płaski, gotowy do późniejszego cięcia wzdłużnego.
3. Zmotoryzowane prowadzenie boczne: w przypadku blach o dużej grubości, regulacja prowadzenia bocznego jest zmotoryzowana poprzez naciśnięcie przycisku na panelu.

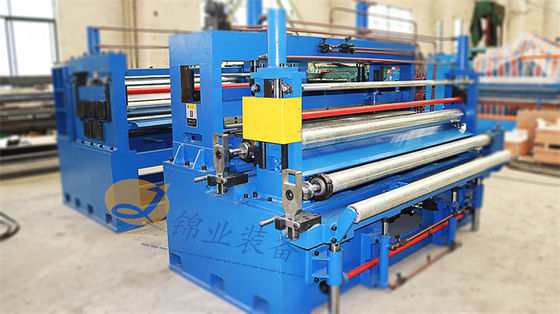

4. Nożyce i przewijarka: Konstrukcja jest taka sama jak normalna, znacznie mocniejsza, a niektóre części przyjmują specjalny materiał. Cięcie wzdłużne i przewijanie działają synchronicznie za pomocą sterownika PLC.

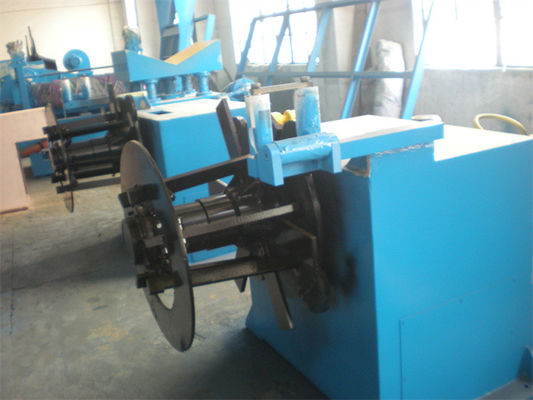

5. Dwie nawijarki złomu po każdej stronie: napędzane niezależnie przez duży silnik częstotliwościowy AC, z przesunięciem nawijania złomu.
6. Napinacz pięciowalcowy: Napinanie pięciowalcowe to konstrukcja 3 nad 2 walcami, ściśle utrzymująca paski stalowe pod stabilnym naprężeniem przewijania

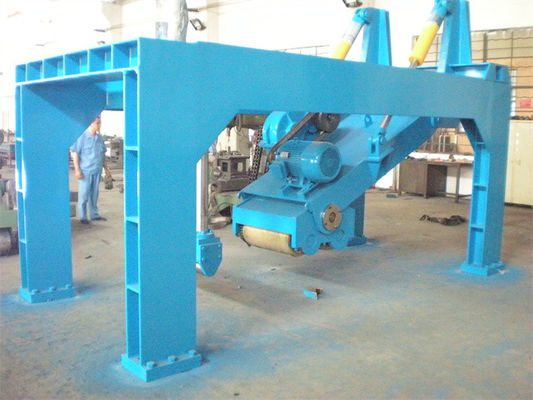

7. Rama dociskowa do oddzielania pasków nad przewijarką: Aby zapewnić ciągłe przewijanie, każdy pasek musi być utrzymywany w porządku i mocno jedna warstwa nad warstwą dolną, hydrauliczna rama dociskowa do oddzielania stoi solidnie na fundamencie, dociskając wał separacyjny do pasków przewijania za pomocą dwóch siłowników hydraulicznych.
8. Sterowanie elektryczne: centralna szafa sterownicza znajduje się za maszyną do cięcia wzdłużnego po stronie napędu, panele operatora znajdują się z przodu maszyny, która ma ekrany dotykowe i sterownik PLC firmy Siemens.
9. Agregat hydrauliczny będzie miał dwie stacje, jedną na przednim etapie linii, drugą na tylnym etapie.

 Skład i parametry:

Układ:
