SUS304 SUS201 Maszyna do cięcia wzdłużnego stali nierdzewnej 0,3-3 X 1250

SUS304 SUS201 Maszyna do cięcia wzdłużnego stali nierdzewnej 0,3-3 X 1250
Basic Properties
country of origin
Wuxi, Chiny
Brand Name
Jinye
PRODUCT MODEL
SUS 0,3-3 X 1250
Trading Properties
MOQ
1 zestaw
Packing
folia owinięta 3 x 40HC
period for dispatch
120-180 dni
payment method
T/T
Supply Capacity
10 zestawów rocznie

Product Details

Podkreślić:

Maszyna do cięcia wzdłużnego ze stali nierdzewnej SUS201

,

Maszyna do cięcia wzdłużnego ze stali nierdzewnej SUS304

,

Maszyna do cięcia wzdłużnego cewki ss 3 X 1250

Prodcut Name: Maszyna do cięcia stali nierdzewnej
Sheet Coil Material: ze stali nierdzewnej serii 200, 300, 400
Sheet Width: 300-1250mm
Sheet Thickness: 0,3–3,0 mm
Slitting Speed: 120m/min
Coil I.D: 508mm, 610mm
Coil O.D: 1800 mm
Coil Weight: 20T
Number Of Slitting: 3 mm 10 szczelin
Slitting Precision: +-0,10 mm
Applicable Industries: Energetyka i górnictwo, użytek domowy, Hotele, handlu detalicznego, rolnictwo, budownictwo, sklepy z
Key Selling Points: Wysoka precyzja, wysoka produktywność, niski koszt i duża prędkość
After Sales Service: Wsparcie online, instalacja w terenie
After Warranty Service: Wsparcie techniczne wideo, wsparcie online, konserwacja w terenie
Product Brief
Gorąco sprzedawana maszyna do cięcia stali nierdzewnej (SUS304 SUS201 0,3-3 X 1250) W porównaniu z zwykłą stalą węglową wytrzymałość wytrzymałości ≤ 350Mpa wytrzymałość na rozciąganie ≤ 550Mpawyższa wytrzymałość blachy ze stali nierdzewnej, Wytrzymałość wytrzymałościowa ≤550Mpa Wytrzymałość na rozci...
Product Description

Gorąco sprzedawana maszyna do cięcia stali nierdzewnej (SUS304 SUS201 0,3-3 X 1250)



W porównaniu z zwykłą stalą węglową wytrzymałość wytrzymałości ≤ 350Mpa wytrzymałość na rozciąganie ≤ 550Mpawyższa wytrzymałość blachy ze stali nierdzewnej, Wytrzymałość wytrzymałościowa ≤550Mpa Wytrzymałość na rozciąganie ≤780Mpa.wszystkie rolki skrzyni biegów będą pokryte gumą PU.

SUS304 SUS201 0.3-3 X 1250 to gorąca sprzedaż cięcia maszyny, spełnić zapotrzebowanie klientów w nadchodzącym planie materiału i budżetu.





Charakterystyka

1Bardzo mocny odwojownik i otwieracz cewki, prasowa płytka do otwierania cewki, aby utrzymać cewkę stale w czasie wyciągania taśmy stalowej i wysyłać głowę taśmy do sprzętu do karmienia szczypce.

2.Slitter: stanowiska, wały, noże są większe i mocniejsze niż zwykły slitter.

3.Wszystkie rolki przekładni są powlekane gumą PU, aby uniknąć zadrapania powierzchni arkusza STS.

4.Akumulator jest dłuższy i wystarczająco głęboki, aby zapewnić akumulację taśmy stalowej.

5.Przepuszczalnik napięcia posiada zarówno walcowy, jak i wełniany filc, aby zapewnić regulowane stabilne napięcie do odchylenia.

6.Wykrętka ma rozdzielacz nad ramieniem typu ramy portalowej, od góry do prasowych taśm oddzielających.

7Prędkość cięcia jest zwykle ograniczona do 80 m/min.

8Noże do cięcia będą ze specjalnego materiału SKD11, H13K, SLD itp.

9Systemy hydrauliczne, takie jak cylindry hydrauliczne, zawory, powinny być solidne i trwalsze.



Precyzja cięcia:

  • Tolerancja szerokości szczeliny: 0,10 mm; szerokość szczeliny < 300 mm, grubość < 1,2 mm, tolerancja szerokości szczeliny ≤ 0,05 mm;
  • Przepływ szczeliny: ¥0,5 mm/M dla paska o szerokości większej niż 300 mm, ¥1,0 mm/M dla paska < 300 mm. Paski krawędzi w odległości 100 mm od krawędzi cewki macierzystej nie są objęte ograniczeniem.
  • Burrs: ≈ 0,05 mm lub powiedzmy, nie więcej niż 5% paska o grubości przekraczającej 1 mm, tnącego przy stałej prędkości w warunkach ostrych noży i odpowiednich szczelin noża.
  • Odbiór oszałamiający ± 0,5 mm (w stałej prędkości, zmiana prędkości nie tak szybko
  • Turriform odbioru: ± 2,0 mm (w maksymalnej średnicy nawijania)

Proces układu:

Węzeł przygotowujący siodło, Węzeł ładujący wóz, Wykręcacz pojedynczego koła z rolką prasową, Peelera głowy koła, Wykręcacz i 5 rolek Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Łącznik w otworze 2, Wyciągacz i przedrozdzielacz, walcownik po obcięciu i deflektor, zwrotnik z separatorem nad ramieniem, wózek rozładowujący cewkę (zwrotnik)



Parametry:

Przecinek 0,3 -3 x 1250 120 mpm Parametry
Pojawiły się stali ID508mm, 610mm, OD1800mm, masa cewki 20T
Pozostałe, z wyłączeniem: ID508mm, OD1800mm, masa cewki 20T max
Szerokość cewki macierzystej 300-1250 mm
Szerokości cewki dla dzieci 30 mm -600 mm
Liczba cięć 1 mm x 30 szczelin; 3 mm x 10 szczelin
Główne silniki Ścinkacz 110 kW + zwojownik 132 kW
Noż do cięcia ID220 x OD340 x 15 mm SKD11 HRC58-61
Włócznik odkrętu Włókna bez szwu
Opcjonalnie Szybko wymieniające się przecinarki, rozładowujące skrzyżowanie
Prędkość przecinania 0-120 mpm regulowane
Konfiguracja Siemens PLC, Parker Drive, zawory Rexroth
Precyzja cięcia Szerokość szczeliny ±0,10 mm; przechylenie ±0,1 mm/m; bur 5% grubości; grób odbicia <0,5 mm



Konfiguracja:

Część Materiał, przetwarzanie, marka
wał, oś, walcownik 42CrMo, HB250-275
Slitter arbor 42CrMoforging, HB280-300, powierzchnia MF HRC50-55, twarda powłoka chromowana, polerowanie powierzchni
Ramy, podstawy Q235-A,Q345 ((16Mn) spawanie płyt stalowych, obróbka grzewcza
Korpus skrzyni biegów Q345 Spawanie płyt, obróbka cieplna, strzał piaskowy, malowanie wstępne
Zmiany biegów Stal kująca 40Cr, HB240-255, twarz zębów utwardzona, zęby mielone
Wymagania w zakresie bezpieczeństwa 55# Odlewana stal, hartowanie, powlekanie i polerowanie twardym chromem
Pompy hydrauliczne Pompy zmiennorzędowe Yuken
PLC Siemens S200
łożyska HRB, ZWZ, SKF
Części pneumatyczne /Atak powietrzny, SMC.

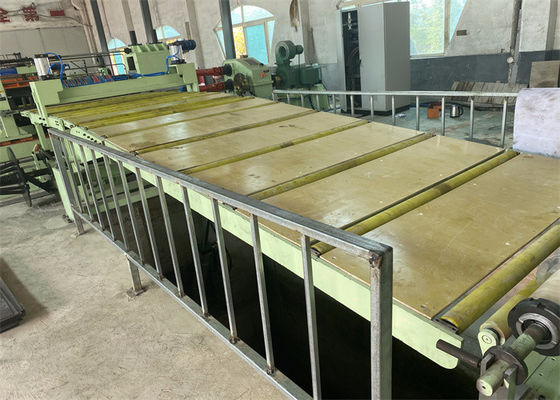

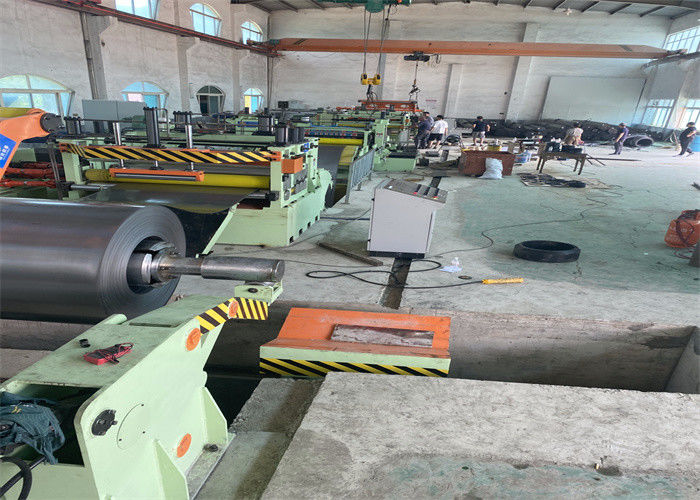

SUS304 SUS201 Maszyna do cięcia wzdłużnego stali nierdzewnej 0,3-3 X 1250
