Maszyna do cięcia linii stalowej o wysokiej wytrzymałości
Zwoje ze stali o wysokiej zawartości węgla to stal o wysokiej wytrzymałości na rozciąganie, bardzo twardości i wysokiej elastyczności, stosowana do wytwarzania narzędzi, noży, sprężyń itp.1075,1080, 1085, 1090, 1095, C67S zakres wytrzymałości na rozciąganie około 750Mpa-1000Mpa
Płyty stalowe o wysokiej wytrzymałości na rozciąganie w zwojach są stali wysokiej jakości, wymagającej wysokiej jakości cięcia.
Produkujemy i dostarczamy maszyny do cięcia ceł o wysokiej wytrzymałości do krajowych klientów w Szanghaju i Suzhou oraz zagranicznych klientów w USA.
Dobrze znamy wymagania klientów w zakresie linii cięcia ciepłowalcowanych cew i jakiej konfiguracji maszyny pasują do rynku.Dostarczyliśmy sety maszyny HR do klientów na całym świecie.Witamy na zapytaniach.
Skład i właściwości

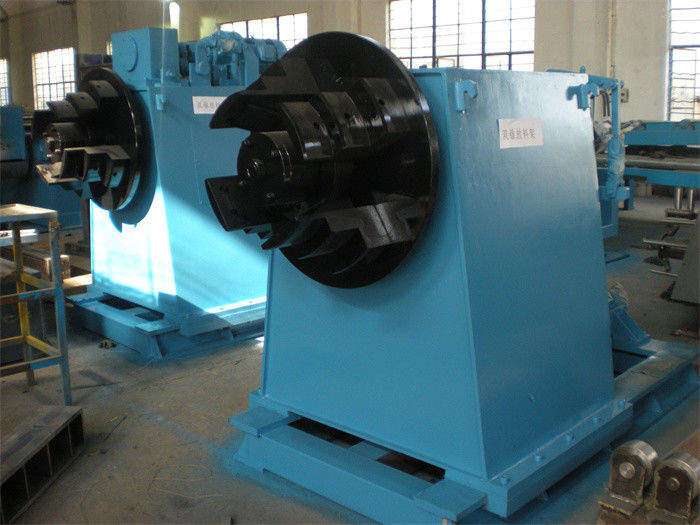

1Bardzo mocny odwojownik i otwieracz cewki, prasowa płytka do otwierania cewki, aby utrzymać cewkę stale w czasie wyciągania taśmy stalowej i wysyłać głowę taśmy do sprzętu do karmienia szczotką.

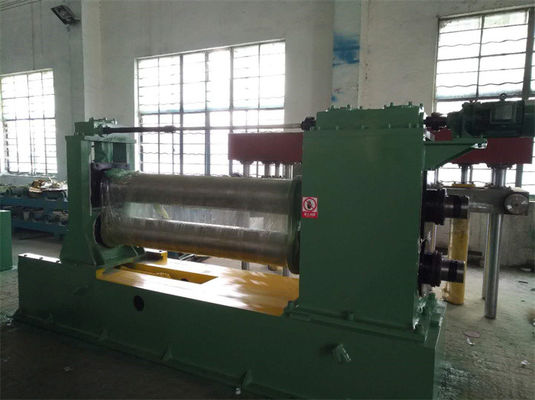

2.Slitter: stanowiska, wały, noże są większe i mocniejsze niż zwykły slitter.
3.Winkler na krawędzie używa napięcia typu momentu obrotowego, silniejszego i wydajniejszego.
4.Akumulator jest dłuższy i wystarczająco głęboki, aby zapewnić akumulację taśmy stalowej.
5.Przepuszczalnik napięcia posiada zarówno walcowy, jak i wełniany filc, aby zapewnić regulowane stabilne napięcie do odchylenia.
6.Wykrętka ma rozdzielacz nad ramieniem typu ramy portalowej, od góry do prasowych taśm oddzielających.
7Prędkość cięcia jest zwykle ograniczona do 80 m/min.
8Noże do cięcia będą specjalnym materiałem odpowiednim do cięcia stali twardej.

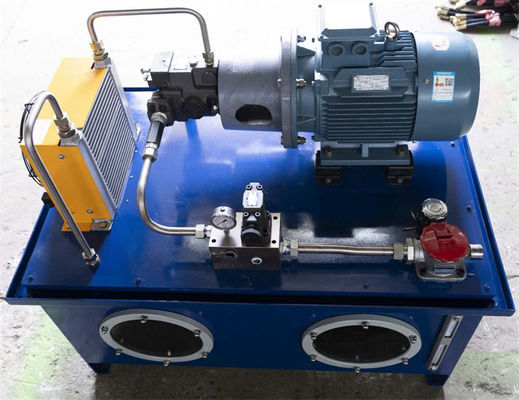

9Systemy hydrauliczne, takie jak cylindry hydrauliczne, zawory, powinny być solidne i trwalsze.
Proces układu:
Koło przygotowujące siodło, Koło załadujące wóz, Uncoiler z rolkiem prasowym, Peeler głowy kołowego, Kłucznik i 5 rolki Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder, Pit loop 2,Wyroby z tworzyw sztucznych, rolka do ścierania i deflektor, odchylacz z separatorem nad ramieniem, wóz rozładowujący cewkę
Parametry:
| Linia przecinkowa (0,2-3,0) x 1550 80mpm |
Parametry |
| Pojawiły się stali |
ID508mm, 610mm, OD2000mm, masa cewki 30T |
| Pozostałe, z wyłączeniem: |
ID508mm, OD2000mm, masa cewki 30T max |
| Szerokość cewki macierzystej |
500-1550 mm |
| Szerokości cewki dla dzieci |
50 mm -1500 mm |
| Liczba cięć |
1 mm x 30 szczelin; 3 mm x 8 szczelin |
| Główne silniki |
Slitter 132 kW + Recoiler 160 kW |
| Noż do cięcia |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Włócznik odkrętu |
508mm mandrel |
| Opcjonalnie |
Szybko wymieniające się przecinarki, rozładowujące skrzyżowanie |
| Prędkość przecinania |
0-80 mpm regulowane |
| Konfiguracja |
Siemens PLC, Parker DriveR, Rexroth Valves |
| Precyzja cięcia |
Szerokość szczeliny ±0,10 mm; przechylenie ±0,1 mm/m; bur 5% grubości; grób odbicia <0,5 mm |
Konfiguracja:
| Część |
Materiał, przetwarzanie, marka |
| wiarę, oś, rolki |
40Cr, HB250-275, HRC55-58 |
| Slitter arbor |
42CrMo kuwanie, HB280-300, hartowanie powierzchni średnią częstotliwością HRC50-55, twarda powłoka chromowa, polerowanie powierzchni |
| Ramy, podstawy |
Q235-A,Q345 Spawanie płyt stalowych, obróbka grzewcza |
| Korpus skrzyni biegów |
Q345 Spawanie płyt, obróbka cieplna, strzał piaskowy, malowanie wstępne |
| Zmiany biegów |
Stal kująca 40Cr, HB240-255, twarz zębów utwardzona, zęby mielone |
| Odwiert, segmenty odwiertów: |
45# Stalo odlewane, hartowanie, pokrycie chromowaniem twardym i polerowanie |
| Pompy hydrauliczne |
Pompy zmiennorzędowe Yuken |
| PLC |
Siemens S200 |
| łożyska |
HRB, ZWZ, SKF |
| Części pneumatyczne |
/Atak powietrzny, SMC. |
